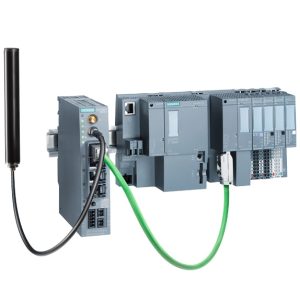

انواع کارت شبکه زیمنس

کارت شبکه را به اختصار CP می نامند که مخفف لغت COMMUNICATION PROCESSOR می باشد. انواع کارت شبکه زیمنس یا همان کارت های ارتباطی (CP) را جهت اتصال پی ال سی PLC به شبکه های مختلف از جمله AS-Interface ، Industrial Ethernet ، Profibus و Point-to-Point Link را فراهم می کند.

کارت های شبکه (COMMUNICATION PROCESSOR (CP

به منظور ارتباط PLC با شبکه های مختلف اتوماسیون صنعتی زیمنس نیاز به پورت شبکه روی CPU یا نصب کارت شبکه در کنار CPU می‌باشد.

به طور کلی علت نیاز به کارت شبکه زیمنس را می‌توان در موارد زیر خلاصه کرد:

*پورت های شبکه زیمنس روی CPU محدود هستند و همه شبکه ها را نیز پشتیبانی نمی‌کنند.

*امکاناتی که کارت شبکه برای سیستم فراهم می کند وسیع تر از امکانات پورت همان شبکه روی CPU زیمنس است.

مشاهده مشخصات محصول کارت شبکه زیمنس



انواع کارت شبکه زیمنس

ASI یا Actuator Sensor Interface زیمنس

این نوع کارتهای زیمنس از سنسور و عملگرها استفاده میکنند. این نوع از سیستم ، سیستمی برای ارتباط در پایین ترین سطح اتوماسیون میباشد. در این ارتباط میزان دیتا حراکثر 4bit است.

MPI یا Multipoint Interface

نمایندگی زیمنس در ایران: این نوع کارت ها برای ارتباط چند نقطه ای و کاربرد با دامنه کوتاه استفاده میشود. MPI یک ارتباط قابل برنامه ریزی است. برای شبکه با تعداد کمی CPU و تبادل میزان محدودی دیتا ( حداکثر 70Byte ) کاربرد دارد. تمامی CPU ها در S7-300 و S7-400 و نیز PG ها ارتباط MPI دارند و نیازی به نصب مدول جدید MPI روی آنها نیست. اگر کاربر بخواهد توسط PC به MPI ارتباط برقرار کند باید کارت CP مربوط را روی کامپیوتر نصب کند.

PROFIBUS یا  Process field buc

PROFIBUS برای ارسال مقدار متوسطی از داده ( حدود 200byte ) بکار میرود. در CPU های S7 مواردی که در انتهای کد آنها کلمه 2DP آمده است ( مانند 315-2DP یا 412-2DP ) قابلیت این ارتباط را بدون نیاز به مدول اضافی دارند. ولی در سایر موارد برای ایجاد این ارتباط باید کارت CP مربوط در کنار CPU موجود باشد.
