بررسی و مقایسه نسل‌ های مختلف کلید هوایی زیمنس

کلید هوایی زیمنس یکی از تجهیزات مهم در سیستم‌های توزیع برق فشار ضعیف است که وظیفه حفاظت از مدارها، تجهیزات الکتریکی و تأسیسات صنعتی را در برابر اضافه‌بار، اتصال کوتاه و برخی خطاهای الکتریکی بر عهده دارد. این کلیدها معمولاً در ورودی تابلوهای برق اصلی، تابلوهای توزیع صنعتی، مراکز داده، مجتمع‌های تجاری، کارخانه‌ها و تأسیسات دارای مصرف برق بالا مورد استفاده قرار می‌گیرند.

شرکت زیمنس طی سال‌های فعالیت خود، خانواده‌های مختلفی از کلیدهای هوایی را با فناوری‌ها، ساختارهای مکانیکی و سیستم‌های حفاظتی متفاوت توسعه داده است. این روند باعث شده است که کلیدهای هوایی این شرکت از تجهیزات عمدتاً مکانیکی با عملکرد حفاظتی پایه، به تجهیزاتی با واحدهای حفاظتی الکترونیکی، قابلیت اندازه‌گیری پارامترهای برق و امکانات ارتباطی پیشرفته تبدیل شوند.

در بررسی نسل‌های مختلف انواع کلید هوایی زیمنس، معمولاً نام سری‌های قدیمی‌تر، خانواده 3WL و خانواده 3WT مطرح می‌شود. البته این تقسیم‌بندی بیشتر برای درک روند تاریخی و فنی محصولات مفید است و نباید آن را به‌عنوان یک توالی کاملاً خطی در نظر گرفت؛ زیرا معرفی سری‌های مختلف می‌تواند از نظر زمانی و بازار هدف با یکدیگر هم‌پوشانی داشته باشد.

شناخت تفاوت این خانواده‌ها به مهندسان برق، مدیران تأسیسات، تابلو‌سازان و خریداران کمک می‌کند تا هنگام خرید کلید هوایی، تعویض تجهیزات قدیمی یا ارتقای تابلو برق، تصمیم دقیق‌تری بگیرند. در ادامه، هر نسل را از نظر ساختار، عملکرد، قابلیت‌های حفاظتی و کاربرد بررسی می‌کنیم.

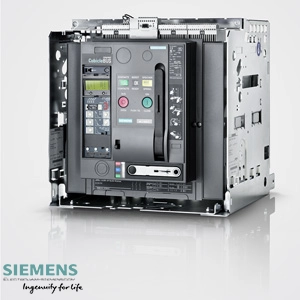

کلید هوایی زیمنس چیست و چه نقشی در شبکه برق دارد؟

کلید هوایی یا Air Circuit Breaker که به اختصار ACB نامیده می‌شود، نوعی کلید قدرت فشار ضعیف است که برای قطع و وصل جریان‌های بالا و حفاظت از شبکه‌های الکتریکی طراحی شده است. در این نوع کلید، هوا در محیط قطع قوس الکتریکی نقش دارد و مجموعه‌ای از کنتاکت‌ها، محفظه‌های خاموش‌کننده قوس، مکانیزم قطع و وصل و واحد حفاظتی، عملکرد دستگاه را کنترل می‌کنند.

برخلاف کلیدهای مینیاتوری که معمولاً برای مدارهای فرعی و جریان‌های محدود به کار می‌روند، کلیدهای هوایی در بسیاری از کاربردها برای حفاظت از ورودی اصلی تابلوهای برق و فیدرهای پرجریان انتخاب می‌شوند. محدوده جریان نامی و قدرت قطع آن‌ها به خانواده محصول، اندازه فریم و مشخصات مدل بستگی دارد.

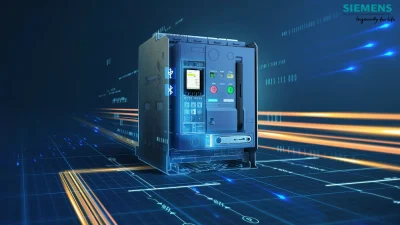

وظایف اصلی کلید هوایی

مهم‌ترین وظایف کلید هوایی زیمنس عبارت‌اند از:

• حفاظت در برابر اضافه‌بار: جلوگیری از ادامه عبور جریان بیش از حد مجاز برای مدت طولانی و کاهش خطر آسیب حرارتی به کابل‌ها و تجهیزات.
• قطع جریان اتصال کوتاه: قطع جریان‌های خطای شدید در محدوده ظرفیت مشخص‌شده برای کلید.
• تشخیص برخی خطاهای زمین: در صورت برخورداری از واحد حفاظتی مناسب و تنظیمات مربوط، امکان تشخیص و قطع بعضی از خطاهای زمین وجود دارد.
• کنترل مدارهای قدرت: فراهم کردن امکان قطع و وصل مدارهای اصلی در شرایط بهره‌برداری تعریف‌شده.
• پایش وضعیت شبکه: در مدل‌های دارای امکانات اندازه‌گیری و ارتباطی، نمایش اطلاعاتی مانند جریان، ولتاژ یا توان و فراهم کردن داده برای سامانه مدیریت انرژی.

البته همه مدل‌های کلید هوایی زیمنس از تمام این امکانات برخوردار نیستند. نوع حفاظت، قابلیت اندازه‌گیری، ارتباطات و امکانات کنترلی باید از روی مشخصات همان مدل و واحد حفاظتی آن بررسی شود.

چرا نسل کلید هوایی اهمیت دارد؟

تفاوت نسل‌های کلید هوایی فقط به ظاهر دستگاه یا سال ساخت آن محدود نیست. طراحی مکانیزم قطع، سرعت و دقت عملکرد حفاظتی، امکانات تنظیم، نحوه عیب‌یابی، سازگاری با سامانه‌های کنترلی و دسترسی به قطعات یدکی نیز می‌توانند میان خانواده‌های مختلف متفاوت باشند.

برای مثال، در یک تابلو برق قدیمی ممکن است کلیدی وجود داشته باشد که حفاظت آن عمدتاً بر پایه یک واحد ساده‌تر انجام می‌شود؛ در حالی که یک مدل جدیدتر با واحد حفاظتی الکترونیکی می‌تواند تنظیمات دقیق‌تری ارائه کند و اطلاعات بیشتری در اختیار اپراتور قرار دهد. با این حال، ارتقا به مدل جدیدتر تنها زمانی ارزشمند است که امکانات اضافه‌شده با نیاز واقعی شبکه و طراحی تابلو هماهنگ باشند.

نسل اول کلیدهای هوایی زیمنس؛ مدل‌های کلاسیک و مکانیکی

پیش از رواج خانواده‌های شناخته‌شده‌ای مانند 3WL و 3WT، زیمنس و دیگر سازندگان تجهیزات برق صنعتی، کلیدهای هوایی متنوعی برای حفاظت و کنترل شبکه‌های فشار ضعیف تولید می‌کردند. این تجهیزات در دوره‌های مختلف از نظر طراحی مکانیکی، روش تشخیص اضافه‌جریان و امکانات جانبی تفاوت داشتند؛ بنابراین نمی‌توان تمام مدل‌های قدیمی را در یک گروه کاملاً یکسان قرار داد.

در ادامه، اصطلاح «نسل کلاسیک» به‌صورت توصیفی برای اشاره به خانواده‌های قدیمی‌تر به کار می‌رود، نه به‌عنوان نام رسمی یک سری مشخص از محصولات زیمنس.

ویژگی‌های ساختاری نسل‌های کلاسیک

در بسیاری از کلیدهای هوایی کلاسیک، ساختار مکانیکی و اجزای الکترومکانیکی نقش پررنگی داشتند. مکانیزم قطع و وصل، کنتاکت‌های اصلی، فنرهای ذخیره انرژی و محفظه‌های خاموش‌کننده قوس از اجزای اصلی این تجهیزات محسوب می‌شدند.

واحدهای حفاظتی در مدل‌های مختلف می‌توانستند حرارتی، مغناطیسی، الکترومکانیکی یا از انواع الکترونیکی اولیه باشند. به همین دلیل، نسبت دادن یک نوع حفاظت واحد به تمام کلیدهای قدیمی زیمنس دقیق نیست. برای شناخت قابلیت‌های یک دستگاه باید پلاک، نقشه، کد فنی و مشخصات واحد حفاظتی آن بررسی شود.

در برخی مدل‌های قدیمی‌تر، امکانات اندازه‌گیری و ارتباطی محدودتر از تجهیزات پیشرفته امروزی بود. با این وجود، سادگی نسبی ساختار بعضی از این مدل‌ها باعث می‌شد تعمیرات مکانیکی و سرویس‌های دوره‌ای نقش مهمی در حفظ قابلیت اطمینان آن‌ها داشته باشد.

مزایای کلیدهای هوایی کلاسیک

کلیدهای قدیمی، در صورت سالم بودن و قرار داشتن در محدوده عمر و شرایط بهره‌برداری مجاز، ممکن است همچنان برای کاربرد اصلی خود مناسب باشند. از جمله مزایای احتمالی آن‌ها می‌توان به موارد زیر اشاره کرد:

• آشنایی تکنسین‌های باسابقه با ساختار و روش سرویس دستگاه.
• امکان استفاده از بعضی تجهیزات موجود بدون تغییر گسترده در تابلو.
• کاهش هزینه اولیه در شرایطی که کلید سالم است و مشخصات آن با شبکه تطابق دارد.
• سادگی نسبی برخی مدارهای کنترلی و جانبی.

با این حال، این مزایا نباید باعث نادیده گرفتن فرسودگی مکانیکی، محدودیت قطعات یدکی یا کاهش سطح پشتیبانی فنی شوند.

محدودیت‌های نسل‌های قدیمی

یکی از چالش‌های مهم کلیدهای هوایی قدیمی، دشوار شدن دسترسی به قطعات اصلی و مستندات فنی در بعضی مدل‌هاست. فرسودگی کنتاکت‌ها، کاهش عملکرد مکانیزم، تغییر وضعیت عایق‌ها و مشکلات واحد حفاظتی نیز ممکن است قابلیت اطمینان تجهیز را کاهش دهد.

از سوی دیگر، در محیط‌هایی که به پایش لحظه‌ای انرژی، ثبت رخدادها، ارتباط با سامانه مدیریت ساختمان یا اتوماسیون صنعتی نیاز دارند، برخی مدل‌های قدیمی امکانات داخلی کافی ندارند. در چنین شرایطی ممکن است افزودن تجهیزات اندازه‌گیری مستقل یا جایگزینی کلید، گزینه مناسب‌تری باشد.

نکته مهم: قدیمی بودن به‌تنهایی به معنای ناایمن بودن کلید نیست؛ همان‌طور که ظاهر سالم نیز سلامت عملکردی آن را تضمین نمی‌کند. ارزیابی فنی، آزمون‌های مناسب و بررسی سوابق بهره‌برداری باید مبنای تصمیم‌گیری قرار گیرند.

نسل 3WL زیمنس؛ گام مهم در توسعه کلیدهای هوایی مدرن

خانواده 3WL یکی از سری‌های شناخته‌شده کلیدهای هوایی فشار ضعیف زیمنس است که در مقایسه با بسیاری از طراحی‌های کلاسیک، امکانات پیشرفته‌تری در زمینه حفاظت الکترونیکی، تنظیمات عملکرد و تجهیزات جانبی ارائه می‌کند. این خانواده در تابلوهای توزیع اصلی، تأسیسات صنعتی و کاربردهایی که به حفاظت قابل تنظیم و قابلیت اطمینان مناسب نیاز دارند، مورد استفاده قرار گرفته است.

در بررسی تاریخی محصولات، سری 3WL را می‌توان یکی از نقاط مهم حرکت به سمت کلیدهای هوایی مدرن‌تر دانست. با این حال، زمان دقیق معرفی، مشخصات و امکانات هر نسخه باید بر اساس مستندات همان مدل بررسی شود؛ زیرا تمام اعضای خانواده لزوماً مشخصات یکسانی ندارند.

مشخصات فنی و ساختاری سری 3WL

کلیدهای هوایی 3WL در پیکربندی‌ها و اندازه‌های مختلف عرضه شده‌اند. جریان نامی، تعداد پل‌ها، ولتاژ کاری، قدرت قطع، نوع نصب و امکانات جانبی به مدل انتخاب‌شده بستگی دارد.

از ویژگی‌های مهم این خانواده می‌توان به موارد زیر اشاره کرد:

• استفاده از واحدهای حفاظتی الکترونیکی در پیکربندی‌های مربوط.
• امکان تنظیم برخی پارامترهای حفاظتی متناسب با نیاز شبکه.
• ارائه مدل‌های ثابت و کشویی، بسته به نوع و پیکربندی محصول.
• امکان استفاده از تجهیزات جانبی برای فرمان، اعلام وضعیت و کنترل.
• قابلیت توسعه عملکرد با برخی امکانات اندازه‌گیری و ارتباطی، متناسب با نسخه تجهیز.

وجود هر یک از این امکانات باید با کد فنی و دفترچه همان کلید تطبیق داده شود. برای نمونه، نباید فرض کرد که هر کلید 3WL به‌صورت پیش‌فرض قابلیت ارتباط شبکه‌ای یا اندازه‌گیری کامل انرژی دارد.

پیشرفت سیستم حفاظتی در سری 3WL

یکی از تفاوت‌های مهم کلیدهای هوایی مدرن با برخی طراحی‌های قدیمی، استفاده از واحدهای حفاظتی الکترونیکی قابل تنظیم است. این واحدها می‌توانند با اندازه‌گیری جریان و اجرای منطق حفاظتی، شرایط غیرعادی شبکه را تشخیص دهند و فرمان قطع صادر کنند.

در پیکربندی‌های مناسب، تنظیمات حفاظت ممکن است شامل موارد زیر باشد:

• حفاظت اضافه‌بار با تأخیر بلندمدت: برای جلوگیری از آسیب حرارتی ناشی از اضافه‌جریان مداوم.
• حفاظت اتصال کوتاه با تأخیر کوتاه‌مدت: برای هماهنگی حفاظتی میان کلیدهای بالادست و پایین‌دست.
• حفاظت آنی اتصال کوتاه: برای قطع سریع جریان‌های خطای شدید در محدوده تنظیم‌شده.
• حفاظت خطای زمین: در صورت پشتیبانی واحد حفاظتی و فراهم بودن شرایط اندازه‌گیری مناسب.

این قابلیت‌ها کمک می‌کنند تا حفاظت شبکه با دقت بیشتری طراحی شود. با این حال، انتخاب تنظیمات باید بر اساس محاسبات اتصال کوتاه، ظرفیت کابل‌ها، جریان بار، منحنی عملکرد تجهیزات و الزامات هماهنگی حفاظتی صورت گیرد؛ تنظیم نادرست می‌تواند موجب قطع ناخواسته یا کاهش سطح حفاظت شود.

قابلیت‌های کنترلی و تجهیزات جانبی 3WL

در بسیاری از تابلوهای برق صنعتی، تنها حفاظت الکتریکی کافی نیست و لازم است وضعیت کلید از راه دور نیز قابل مشاهده یا کنترل باشد. در خانواده 3WL، با توجه به نسخه و تجهیزات نصب‌شده، می‌توان از برخی لوازم جانبی مانند کنتاکت‌های کمکی، تجهیزات فرمان قطع و وصل، موتور شارژ فنر و تجهیزات اعلام وضعیت استفاده کرد.

این امکانات برای سیستم‌هایی اهمیت دارند که در آن‌ها اپراتور باید بدون مراجعه مستقیم به تابلو، وضعیت کلید را بررسی کند یا فرمان مشخصی را از یک سامانه کنترلی دریافت کند. با وجود این، قابلیت کنترل از راه دور به‌تنهایی به معنی وجود ارتباط دیجیتال پیشرفته نیست. نوع رابط، تجهیزات واسط، پروتکل ارتباطی و قابلیت‌های نرم‌افزاری باید جداگانه بررسی شوند.

کاربردهای رایج کلید هوایی 3WL

سری 3WL برای طیف وسیعی از کاربردهای توزیع برق فشار ضعیف مطرح بوده است، از جمله:

• تابلوهای اصلی برق در کارخانه‌ها و واحدهای تولیدی.
• ورودی اصلی تابلوهای توزیع ساختمان‌های بزرگ.
• مراکز تجاری و مجموعه‌های دارای مصرف برق بالا.
• تأسیسات زیرساختی و سامانه‌های توزیع انرژی.
• پروژه‌هایی که به حفاظت قابل تنظیم و تجهیزات جانبی متنوع نیاز دارند.

در انتخاب این خانواده، علاوه بر جریان نامی باید قدرت قطع، شرایط نصب، نوع اتصال، دمای محیط، تعداد دفعات قطع و وصل و امکانات حفاظتی مورد نیاز بررسی شود.

مزایا و محدودیت‌های سری 3WL

مزیت اصلی 3WL را می‌توان در ترکیب حفاظت پیشرفته‌تر، تنوع پیکربندی و امکانات کنترلی آن دانست. این خانواده در بسیاری از پروژه‌ها امکان طراحی یک تابلو برق حرفه‌ای با قابلیت‌های حفاظتی متناسب با نیاز را فراهم می‌کند.

در مقابل، پیچیدگی بیشتر نسبت به بعضی کلیدهای ساده‌تر می‌تواند نیاز به دانش فنی مناسب برای تنظیم، راه‌اندازی و عیب‌یابی ایجاد کند. همچنین در پروژه‌های قدیمی، وضعیت موجودی قطعات، سازگاری لوازم جانبی و شرایط پشتیبانی باید پیش از تصمیم‌گیری بررسی شود.

نسل 3WT زیمنس؛ طراحی برای حفاظت و کنترل پیشرفته

سری 3WT یکی دیگر از خانواده‌های کلید هوایی زیمنس است که در برخی تابلوهای برق صنعتی و سامانه‌های توزیع انرژی مورد استفاده قرار گرفته است. این خانواده را باید در کنار سری 3WL بررسی کرد، اما نباید صرفاً به دلیل نام متفاوت آن، 3WT را نسل بعدی و پیشرفته‌تر از 3WL دانست. تفاوت واقعی این محصولات به طراحی، مشخصات فنی، واحد حفاظتی و امکانات هر مدل وابسته است.

کلیدهای هوایی 3WT در پیکربندی‌های مختلفی عرضه شده‌اند و برخی مدل‌های آن‌ها از واحدهای حفاظتی الکترونیکی، نمایشگر و امکانات تنظیم پارامترهای حفاظتی برخوردارند. این قابلیت‌ها باعث می‌شوند که دستگاه بتواند متناسب با نیاز شبکه، حفاظت دقیق‌تری ارائه دهد.

ویژگی‌های فنی کلید هوایی 3WT

برای شناخت یک کلید هوایی 3WT باید به مشخصات درج‌شده روی پلاک و کد فنی آن توجه کرد. برای مثال، در بعضی مدل‌های این خانواده از واحد حفاظتی ETU35WT استفاده شده است. با این حال، نوع واحد حفاظتی و امکانات آن در تمام مدل‌ها یکسان نیست.

ویژگی‌هایی که هنگام بررسی این خانواده اهمیت دارند عبارت‌اند از:

• جریان نامی و محدوده تنظیم جریان حفاظتی.
• قدرت قطع اتصال کوتاه در ولتاژ کاری مشخص.
• نوع نصب ثابت یا کشویی.
• تعداد پل‌های کلید.
• نوع واحد حفاظتی و امکانات تنظیم آن.
• قابلیت استفاده از تجهیزات جانبی برای فرمان و اعلام وضعیت.

این اطلاعات باید از کاتالوگ رسمی همان مدل استخراج شوند؛ زیرا حتی کلیدهایی که در یک خانواده قرار می‌گیرند، ممکن است از نظر ظرفیت قطع، لوازم جانبی و امکانات حفاظتی تفاوت قابل‌توجهی داشته باشند.

تفاوت عملکرد حفاظتی 3WT با مدل‌های کلاسیک

در بسیاری از مدل‌های قدیمی‌تر، تنظیم و هماهنگی حفاظت ممکن است محدودیت‌هایی داشته باشد. در مقابل، کلیدهای مجهز به واحد حفاظتی الکترونیکی این امکان را فراهم می‌کنند که پارامترهای قطع با دقت بیشتری تنظیم شوند.

این موضوع در شبکه‌هایی اهمیت دارد که چندین کلید در مسیر توزیع برق نصب شده‌اند. اگر تنظیمات کلیدهای بالادست و پایین‌دست به‌درستی هماهنگ شوند، در برخی خطاها می‌توان فقط بخش معیوب شبکه را از مدار خارج کرد و از قطع برق قسمت‌های سالم جلوگیری کرد.

البته این قابلیت به معنای برتری مطلق تمام مدل‌های 3WT نسبت به تمام کلیدهای کلاسیک نیست. نتیجه نهایی به مشخصات واقعی تجهیز، واحد حفاظتی، تنظیمات و طراحی شبکه بستگی دارد.

کاربردهای کلید هوایی 3WT

این خانواده می‌تواند در تابلوهای توزیع برق صنعتی و برخی تأسیسات دارای بارهای پرجریان مورد استفاده قرار گیرد. در چنین کاربردهایی، کلید باید علاوه بر تحمل جریان عادی، توانایی قطع جریان خطای احتمالی شبکه را نیز داشته باشد.

پیش از خرید یا جایگزینی یک کلید 3WT، لازم است موجود بودن قطعات، وضعیت پشتیبانی فنی، سازگاری با تابلو و امکان تأمین تجهیزات جانبی بررسی شود. این موضوع به‌خصوص در پروژه‌هایی که از تجهیزات قدیمی استفاده می‌کنند، اهمیت زیادی دارد.

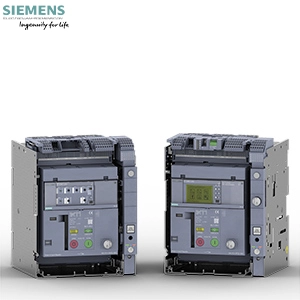

نسل جدید کلید هوایی زیمنس؛ سری SENTRON 3WA

اگر هدف، معرفی نسل جدیدتر کلیدهای هوایی زیمنس باشد، باید سری SENTRON 3WA را نیز اشاره کرد. این خانواده از محصولات جدیدتر زیمنس برای توزیع برق فشار ضعیف است و به‌عنوان توسعه‌ای بر پایه طراحی اثبات‌شده 3WL معرفی شده است. زیمنس در معرفی رسمی این محصول، روی بهبود حفاظت، دیجیتالی‌سازی، ارتباطات و امکان ارتقای تجهیزات تأکید می‌کند.

سری 3WA از نظر تاریخی پس از معرفی 3WL وارد سبد محصولات زیمنس شده است و برای پاسخ‌گویی به نیازهای جدید شبکه‌های برق، از جمله افزایش قابلیت پایش و اتصال به سامانه‌های مدیریت انرژی، توسعه یافته است.

چه چیزی 3WA را از نسل‌های قبلی متمایز می‌کند؟

مهم‌ترین تفاوت 3WA را باید در ترکیب ساختار مکانیکی، واحدهای حفاظتی پیشرفته و امکانات دیجیتال جست‌وجو کرد. در این خانواده، توسعه قابلیت‌های حفاظتی و ارتباطی با هدف افزایش قابلیت اطمینان شبکه و ساده‌تر شدن بهره‌برداری انجام شده است.

از مهم‌ترین ویژگی‌های این سری می‌توان به موارد زیر اشاره کرد:

• واحد حفاظتی الکترونیکی پیشرفته: برخی مدل‌ها از واحدهای حفاظتی خانواده ETU600 پشتیبانی می‌کنند که امکان تنظیم و مدیریت حفاظت را فراهم می‌سازند.
• قابلیت‌های ارتباطی گسترده‌تر: با توجه به پیکربندی، امکان اتصال به سامانه‌های بالادستی و انتقال اطلاعات از طریق تجهیزات ارتباطی مناسب وجود دارد.
• پایش وضعیت: برخی قابلیت‌ها به ارزیابی وضعیت کلید و برنامه‌ریزی بهتر برای بازرسی و نگهداری کمک می‌کنند.
• امکان توسعه عملکرد: بسته به واحد حفاظتی و تجهیزات نصب‌شده، می‌توان برخی قابلیت‌ها را ارتقا داد.
• تسهیل جایگزینی تجهیزات قبلی: زیمنس برای خانواده 3WA امکان نوسازی برخی تابلوهای مجهز به 3WL را در نظر گرفته است؛ با این حال، سازگاری باید برای مدل و تابلو مشخص بررسی شود.

مشخصات فنی کلی سری 3WA

طبق اطلاعات رسمی زیمنس، خانواده 3WA برای کاربردهای مختلف توزیع برق توسعه یافته و مدل‌های آن بسته به نسخه، استاندارد و بازار هدف مشخصات متفاوتی دارند. در نسخه‌های صنعتی مبتنی بر استاندارد IEC، جریان نامی این خانواده می‌تواند از 630 تا 6300 آمپر باشد. برخی مدل‌ها نیز برای کاربردهای خاص و استانداردهای آمریکای شمالی طراحی شده‌اند.

برای انتخاب دقیق، باید علاوه بر جریان نامی، مشخصات زیر بررسی شوند:

• ولتاژ نامی و ولتاژ عایقی.
• قدرت قطع نهایی و قدرت قطع سرویس در ولتاژ موردنظر.
• جریان قابل تحمل کوتاه‌مدت.
• نوع و تنظیمات واحد حفاظتی.
• امکانات اندازه‌گیری و ارتباطی.
• ابعاد، نحوه نصب و آرایش اتصالات.
• استانداردهای موردنیاز پروژه.

این مشخصات در انتخاب کلید اهمیت بیشتری از صرفاً جدید بودن سری دارند؛ زیرا کلیدی با قابلیت‌های دیجیتال پیشرفته اما قدرت قطع نامناسب، انتخاب درستی برای شبکه موردنظر نخواهد بود.

نقش 3WA در دیجیتالی‌سازی شبکه برق

در شبکه‌های برق امروزی، صرف قطع جریان خطا کافی نیست. مدیران تأسیسات به اطلاعاتی درباره میزان مصرف انرژی، شرایط بارگذاری، رخدادهای حفاظتی و وضعیت تجهیزات نیاز دارند تا بتوانند از توقف ناخواسته فرایندها جلوگیری کنند.

کلیدهای هوایی مجهز به امکانات ارتباطی مناسب می‌توانند بخشی از این اطلاعات را در اختیار سیستم مدیریت انرژی یا اتوماسیون قرار دهند. در سری 3WA، بسته به پیکربندی، امکاناتی برای ارتباط با سامانه‌های بالادستی و توسعه قابلیت‌های دیجیتال ارائه شده است.

برای مثال، در یک کارخانه می‌توان اطلاعات تجهیزات حفاظتی را در کنار داده‌های مصرف انرژی بررسی کرد تا مشخص شود کدام بخش‌ها بار بیشتری دارند یا چه زمانی به بازرسی و نگهداری نیاز است. البته دستیابی به چنین عملکردی به طراحی ارتباطات، تجهیزات مکمل، نرم‌افزار و تنظیمات صحیح وابسته است.

آیا 3WA جایگزین مستقیم 3WL است؟

در بسیاری از پروژه‌ها، سری 3WA به‌عنوان مسیر جایگزینی و نوسازی کلیدهای 3WL مطرح می‌شود. زیمنس نیز در اطلاعات رسمی خود به امکان ارتقای برخی سامانه‌های مجهز به 3WL با استفاده از 3WA اشاره کرده است.

با این حال، عبارت «جایگزینی» نباید به این معنا تفسیر شود که هر مدل 3WA بدون بررسی مهندسی در محل هر کلید 3WL نصب می‌شود. پیش از تعویض باید ابعاد، اتصالات، جریان نامی، قدرت قطع، نوع فریم، تجهیزات کشویی، مدار فرمان، واحد حفاظتی و الزامات تابلو بررسی شوند.

در برخی پروژه‌ها امکان استفاده از زیرساخت موجود و کاهش تغییرات وجود دارد؛ در پروژه‌های دیگر ممکن است اصلاح بخشی از تابلو یا مدارهای جانبی ضروری باشد. بنابراین، تصمیم نهایی باید بر اساس کد فنی هر دو تجهیز و مستندات سازگاری سازنده گرفته شود.

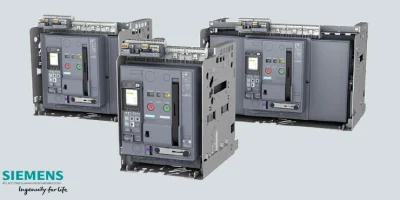

جدول مقایسه نسل‌ های مختلف کلید هوایی زیمنس

برای درک بهتر تفاوت این خانواده‌ها، می‌توان آن‌ها را از نظر ساختار، حفاظت، امکانات دیجیتال و ملاحظات خرید مقایسه کرد. توجه داشته باشید که این جدول یک مقایسه کلی در سطح خانواده‌هاست؛ قابلیت دقیق هر کلید به مدل و پیکربندی آن وابسته است.

تفاوت اصلی کلیدهای هوایی 3WL، 3WT و 3WA چیست؟

یکی از پرسش‌های مهم خریداران این است که تفاوت کلیدهای هوایی 3WL، 3WT و 3WA دقیقاً در چیست و کدام خانواده برای یک پروژه صنعتی مناسب‌تر است. برای پاسخ به این سؤال، باید میان تفاوت طراحی، امکانات حفاظتی، قابلیت‌های ارتباطی و وضعیت تأمین محصول تمایز قائل شد.

مقایسه از نظر حفاظت الکتریکی

در هر سه خانواده، هدف اصلی حفاظت شبکه در برابر جریان‌های غیرمجاز است؛ اما نوع واحد حفاظتی، قابلیت تنظیم و امکانات تشخیص خطا می‌تواند متفاوت باشد. در نسل‌های کلاسیک نیز نباید همه مدل‌ها را فاقد حفاظت الکترونیکی دانست، زیرا فناوری مورد استفاده در آن‌ها یکسان نبوده است.

در سری 3WL، واحدهای حفاظتی الکترونیکی و امکانات تنظیم حفاظت نقش مهمی دارند. سری 3WT نیز بسته به مدل، قابلیت‌های حفاظتی الکترونیکی دارد. در خانواده 3WA، زیمنس قابلیت‌های حفاظتی پیشرفته‌تر و امکانات دیجیتال جدیدتری را توسعه داده است.

بنابراین، برای مقایسه دقیق دو کلید باید کد فنی، نوع واحد حفاظتی، تنظیمات قابل پشتیبانی و مشخصات قدرت قطع آن‌ها بررسی شود.

مقایسه از نظر ارتباطات و هوشمندسازی

در تجهیزات قدیمی‌تر، انتقال اطلاعات به سامانه‌های بالادستی ممکن است به تجهیزات جانبی بیشتری نیاز داشته باشد. در مقابل، بعضی مدل‌های جدیدتر امکانات مناسب‌تری برای اتصال به شبکه‌های ارتباطی صنعتی و سیستم‌های مدیریت انرژی ارائه می‌کنند.

سری 3WA با قابلیت‌های ارتباطی و امکان توسعه نرم‌افزاری، برای پروژه‌هایی که به پایش پیشرفته و مدیریت دیجیتال نیاز دارند، گزینه قابل بررسی است. با این حال، برای استفاده از چنین امکاناتی باید وجود تجهیزات ارتباطی موردنیاز و سازگاری آن‌ها با سیستم کنترل تأیید شود.

مقایسه از نظر تعمیر و نگهداری

در تجهیزات قدیمی، دسترسی به قطعات یدکی و تجربه تعمیرکار می‌تواند عامل تعیین‌کننده باشد. حتی اگر کلید از نظر جریان نامی برای شبکه مناسب باشد، نبود قطعه اصلی یا دشواری آزمون و سرویس ممکن است هزینه نگهداری را افزایش دهد.

در خانواده 3WA، طراحی ماژولار و امکانات پایش وضعیت می‌توانند به مدیریت بهتر نگهداری کمک کنند. با این حال، هزینه نهایی باید بر اساس قیمت خرید، تجهیزات جانبی، هزینه نصب، نیازهای سرویس و طول عمر مورد انتظار محاسبه شود.

راهنمای انتخاب نسل مناسب کلید هوایی زیمنس

انتخاب کلید هوایی باید بر پایه مشخصات شبکه و شرایط بهره‌برداری انجام شود، نه صرفاً بر اساس نام سری یا سال تولید. یک کلید مناسب باید از نظر ظرفیت الکتریکی، هماهنگی حفاظتی، شرایط نصب و امکانات کنترلی با پروژه سازگار باشد.

۱. جریان نامی کلید را بررسی کنید

جریان نامی باید با جریان طراحی‌شده شبکه و شرایط واقعی بارگذاری متناسب باشد. انتخاب کلیدی با جریان نامی کمتر از نیاز شبکه می‌تواند موجب قطع‌های ناخواسته شود؛ در مقابل، انتخاب نامناسب کلید یا تنظیم نادرست حفاظت ممکن است از تجهیزات پایین‌دست به‌درستی محافظت نکند.

۲. قدرت قطع اتصال کوتاه را در نظر بگیرید

قدرت قطع مشخص می‌کند کلید در شرایط تعیین‌شده تا چه میزان جریان اتصال کوتاه را می‌تواند به‌طور ایمن قطع کند. این مقدار باید با جریان اتصال کوتاه احتمالی در محل نصب و ولتاژ مربوط مقایسه شود. در این بررسی باید میان قدرت قطع نهایی و قدرت قطع سرویس نیز تفاوت قائل شد؛ این دو مشخصه در کاتالوگ ممکن است با نمادهای متفاوتی مانند Icu و Ics نمایش داده شوند.

۳. واحد حفاظتی مناسب را انتخاب کنید

واحد حفاظتی باید با نیازهای شبکه هماهنگ باشد. در پروژه‌هایی که انتخاب‌پذیری حفاظتی، تنظیم دقیق تأخیرها، تشخیص خطای زمین یا ثبت اطلاعات رخدادها اهمیت دارد، باید امکانات واحد حفاظتی به‌صورت جزئی بررسی شود.

۴. نوع نصب و ابعاد تابلو را بررسی کنید

کلیدهای هوایی ممکن است به‌صورت ثابت یا کشویی نصب شوند. در مدل کشویی، فریم و سازوکار اتصال نیز اهمیت دارد. پیش از جایگزینی کلید قدیمی با مدل جدید، باید ابعاد، محل اتصالات قدرت، تجهیزات جانبی و مدار فرمان بررسی شوند.

» مطالعه بیشتر

تفاوت کلید هوایی فیکس و کشویی زیمنس چیست؟

۵. وضعیت تأمین و پشتیبانی را ارزیابی کنید

در انتخاب بین خانواده‌های قدیمی و جدید، صرف قیمت خرید کافی نیست. موجودی قطعات یدکی، امکان سرویس تخصصی، دسترسی به مستندات و وضعیت چرخه عمر محصول نیز باید بررسی شوند.

برای نمونه، زیمنس در برخی صفحات رسمی محصولات 3WL، خانواده 3WA را به‌عنوان سبد جایگزین معرفی کرده است و برای برخی کدهای فنی 3WL نیز اعلام توقف تولید درج شده است. این موضوع نشان می‌دهد که وضعیت تأمین باید برای کد دقیق هر محصول بررسی شود و نمی‌توان وضعیت یک مدل را به تمام محصولات یک خانواده تعمیم داد.

نکات مهم هنگام خرید کلید هوایی زیمنس

برای کاهش احتمال انتخاب اشتباه، پیش از ثبت سفارش بهتر است اطلاعات زیر جمع‌آوری شوند:

• کد فنی کامل کلید فعلی یا مدل پیشنهادی.
• جریان نامی و ولتاژ کاری شبکه.
• قدرت قطع موردنیاز بر اساس محاسبات اتصال کوتاه.
• نوع نصب، تعداد پل‌ها و آرایش اتصالات.
• نوع واحد حفاظتی و امکانات موردنیاز.
• تجهیزات جانبی موجود و سازگاری آن‌ها با کلید جدید.
• وضعیت اصالت کالا، مستندات فنی و شرایط گارانتی.
• وضعیت موجودی قطعات و خدمات پس از فروش.

اگر هدف، تعویض کلید قدیمی است، بهتر است تصاویر واضح پلاک، نمای جلو و اتصالات کلید همراه با نقشه تابلو در اختیار کارشناس فنی قرار گیرد. این اطلاعات به تشخیص مدل مناسب و کاهش احتمال ناسازگاری کمک می‌کنند. همچنین هرگونه نصب، تنظیم یا آزمون کلید قدرت باید توسط افراد دارای صلاحیت و مطابق دستورالعمل سازنده انجام شود. قطع برق، ایمن‌سازی مدار و بررسی شرایط کار پیش از اجرای عملیات ضروری است.

| برای برقرار هر گونه ارتباط و پرسش و پاسخ با کارشناسان مجموعه الکتروجم بر روی واتساپ کلیک فرمایید.

جمع‌بندی؛ کدام نسل کلید هوایی زیمنس انتخاب بهتری است؟

بررسی و مقایسه نسل‌ های مختلف کلید هوایی زیمنس نشان می‌دهد که این تجهیزات در طول زمان از طراحی‌های کلاسیک به سمت حفاظت الکترونیکی پیشرفته‌تر، امکانات کنترلی متنوع‌تر و ارتباطات دیجیتال توسعه یافته‌اند.

نسل‌های کلاسیک ممکن است در برخی تأسیسات قدیمی همچنان قابل استفاده باشند، مشروط بر آنکه سلامت و قابلیت اطمینان آن‌ها تأیید شود. سری 3WL یکی از خانواده‌های شناخته‌شده زیمنس است که امکانات حفاظتی و کنترلی پیشرفته‌تری نسبت به بسیاری از طراحی‌های کلاسیک ارائه می‌کند. سری 3WT نیز در برخی کاربردهای صنعتی مورد استفاده قرار گرفته است و باید بر اساس مشخصات مدل ارزیابی شود.

در میان خانواده‌های جدیدتر، سری SENTRON 3WA اهمیت ویژه‌ای دارد. این سری با تمرکز بر بهبود حفاظت، ارتباطات، دیجیتالی‌سازی و امکان نوسازی برخی تابلوهای موجود توسعه یافته است.

در نهایت، بهترین کلید هوایی لزوماً جدیدترین یا گران‌ترین مدل نیست؛ بلکه تجهیزی است که از نظر جریان نامی، قدرت قطع، حفاظت، سازگاری با تابلو، امکانات موردنیاز و پشتیبانی فنی، پاسخ‌گوی شرایط پروژه باشد. بررسی کد فنی و مستندات رسمی پیش از خرید، مهم‌ترین اقدام برای انتخابی مطمئن و اقتصادی است.

سوالات متداول درباره نسل‌های مختلف کلید هوایی زیمنس

۱. جدیدترین نسل کلید هوایی زیمنس کدام است؟

سری SENTRON 3WA از خانواده‌های جدیدتر کلید هوایی زیمنس است که با امکانات حفاظتی و دیجیتال توسعه یافته است. برای انتخاب مدل مناسب باید نسخه محصول، استاندارد موردنیاز و مشخصات فنی آن بررسی شود.

۲. تفاوت کلید هوایی زیمنس 3WL و 3WA چیست؟

سری 3WA توسعه‌ای بر پایه طراحی 3WL است و در زمینه امکانات حفاظتی، ارتباطات دیجیتال و قابلیت‌های توسعه عملکرد پیشرفت‌هایی دارد. با این حال، تفاوت دقیق به مدل و پیکربندی بستگی دارد و جایگزینی آن‌ها باید از نظر ابعاد، اتصالات و تجهیزات جانبی بررسی شود.

۳. آیا کلید هوایی 3WT از 3WL جدیدتر است؟

نباید صرفاً بر اساس شماره سری، 3WT را نسل بعدی 3WL دانست. برای تعیین جایگاه هر محصول باید تاریخچه رسمی خانواده، مشخصات مدل و وضعیت چرخه عمر آن بررسی شود.

۴. آیا می‌توان کلید هوایی 3WL را با 3WA جایگزین کرد؟

در برخی پروژه‌ها امکان نوسازی با سری 3WA وجود دارد؛ اما سازگاری مستقیم همه مدل‌ها تضمین‌شده نیست. ابعاد، اتصالات، مشخصات الکتریکی، مدار فرمان و تجهیزات جانبی باید بررسی شوند.

۵. آیا کلید هوایی زیمنس 3WA قابلیت اتصال به سیستم مانیتورینگ دارد؟

بسته به مدل و تجهیزات نصب‌شده، امکان اتصال به سامانه‌های بالادستی و انتقال داده وجود دارد. برای تعیین پروتکل ارتباطی، تجهیزات موردنیاز و قابلیت‌های قابل استفاده باید مستندات همان پیکربندی بررسی شوند.

۶. مهم‌ترین مشخصات فنی هنگام خرید کلید هوایی چیست؟

جریان نامی، ولتاژ کاری، قدرت قطع اتصال کوتاه، جریان قابل تحمل کوتاه‌مدت، نوع واحد حفاظتی، نحوه نصب و تجهیزات جانبی از مهم‌ترین مشخصات هستند.

۷. آیا کلید هوایی قدیمی زیمنس هنوز قابل استفاده است؟

بله، در برخی شرایط می‌توان از کلید قدیمی استفاده کرد؛ اما این تصمیم باید پس از بررسی سلامت مکانیکی و الکتریکی، آزمون‌های لازم، قابلیت اطمینان و دسترسی به قطعات یدکی گرفته شود.

۸. کدام سری برای تابلو برق صنعتی مناسب‌تر است؟

پاسخ به جریان مصرفی، سطح اتصال کوتاه، نوع بار، نیازهای حفاظتی و امکانات کنترلی بستگی دارد. سری‌های 3WL و 3WA برای بررسی در بسیاری از کاربردهای توزیع برق صنعتی مطرح‌اند، اما انتخاب نهایی باید بر اساس مشخصات فنی پروژه انجام شود.

۹. آیا همه کلیدهای هوایی زیمنس حفاظت خطای زمین دارند؟

خیر، وجود این قابلیت به مدل و واحد حفاظتی بستگی دارد. پیش از خرید باید بررسی شود که واحد حفاظتی انتخاب‌شده از عملکرد موردنیاز پشتیبانی می‌کند و شرایط اندازه‌گیری و نصب نیز برای آن مناسب است.

۱۰. از کجا می‌توان مشخصات دقیق کلید هوایی زیمنس را بررسی کرد؟

کد فنی کامل یا شماره سفارش محصول را در کاتالوگ رسمی زیمنس و پایگاه محصولات این شرکت جست‌وجو کنید. برای بررسی نسل جدید می‌توانید از صفحه رسمی کلیدهای هوایی SENTRON 3WA زیمنس و برای اطلاعات خانواده 3WL از صفحه رسمی 3WL استفاده کنید.
