نحوه نصب تیغه کمکی کنتاکتور

نحوه نصب تیغه کمکی کنتاکتور را به‌صورت مرحله‌به‌مرحله یاد بگیرید؛ از شناخت تیغه‌های NO و NC و انواع Front و Side Mounting تا انتخاب و نصب صحیح کنتاکت کمکی.

نحوه نصب تیغه کمکی کنتاکتور

کنتاکتور یکی از پرکاربردترین تجهیزات در مدارهای قدرت و فرمان است که برای قطع و وصل کردن بارهای الکتریکی، به‌ویژه موتورهای الکتریکی، مورد استفاده قرار می‌گیرد. با این حال، در بسیاری از مدارهای صنعتی تنها قطع و وصل کردن مدار قدرت کافی نیست و لازم است وضعیت عملکرد کنتاکتور به بخش فرمان منتقل شود، یک چراغ سیگنال فعال شود، مدار دیگری کنترل شود یا از روشن شدن هم‌زمان دو تجهیز جلوگیری شود. در چنین شرایطی، نصب تیغه کمکی کنتاکتور اهمیت پیدا می‌کند.

تیغه یا کنتاکت کمکی، قطعه‌ای است که به کنتاکتور اصلی اضافه می‌شود و تعداد کنتاکت‌های قابل استفاده در مدار فرمان را افزایش می‌دهد. این کنتاکت‌ها معمولاً در دو حالت NO (Normally Open) و NC (Normally Closed) در دسترس هستند و بسته به نوع مدار می‌توان از هرکدام برای انجام عملکرد متفاوتی استفاده کرد.

برای مثال، زمانی که یک کنتاکتور به‌وسیله شستی استارت فعال می‌شود، می‌توان از یک کنتاکت کمکی NO برای ایجاد مدار خودنگهدار استفاده کرد. در مقابل، یک کنتاکت NC می‌تواند برای قطع کردن مسیر فرمان، اعلام وضعیت یا ایجاد اینترلاک مورد استفاده قرار گیرد.

البته نصب کنتاکت کمکی تنها به وصل کردن یک قطعه به بدنه کنتاکتور محدود نمی‌شود. پیش از نصب باید مدل انواع کنتاکتور، مدل تیغه کمکی، محل نصب، تعداد کنتاکت‌ها، شماره ترمینال‌ها و سازگاری مکانیکی و الکتریکی قطعات بررسی شود.

در این راهنما ابتدا با ساختار و کاربرد تیغه کمکی آشنا می‌شویم و سپس نحوه انتخاب و نصب آن را بررسی می‌کنیم.

تیغه کمکی کنتاکتور چیست؟

تیغه کمکی کنتاکتور یک مجموعه کنتاکت اضافی است که روی کنتاکتور اصلی نصب می‌شود تا امکانات بیشتری برای طراحی مدار فرمان در اختیار تکنسین قرار دهد. این قطعه برخلاف کنتاکت‌های اصلی کنتاکتور، معمولاً برای عبور جریان‌های بالای مدار قدرت طراحی نشده است و بیشتر در مدارهای کنترل و فرمان کاربرد دارد.

کنتاکت‌های کمکی از نظر وضعیت اولیه به دو گروه اصلی تقسیم می‌شوند:

• NO یا Normally Open: در حالت عادی باز است و با عملکرد کنتاکتور بسته می‌شود.
• NC یا Normally Closed: در حالت عادی بسته است و با عملکرد کنتاکتور باز می‌شود.

البته یک تیغه کمکی می‌تواند چند کنتاکت NO و NC داشته باشد. برای نمونه، برخی مدل‌ها دارای آرایش یک NO و یک NC هستند و برخی مدل‌های دیگر تعداد بیشتری کنتاکت در اختیار کاربر قرار می‌دهند.

یکی از مهم‌ترین نکات هنگام نصب تیغه کمکی کنتاکتور این است که شماره‌گذاری ترمینال‌ها با نقشه مدار تطبیق داده شود. در بسیاری از کنتاکتورها، شماره‌هایی مانند 13-14 برای کنتاکت NO و 21-22 برای کنتاکت NC استفاده می‌شود، اما نباید تنها بر اساس شماره‌های رایج اقدام کرد؛ زیرا استاندارد شماره‌گذاری ممکن است بسته به سازنده و مدل تجهیز متفاوت باشد.

نصب تیغه کمکی کنتاکتور

تیغه NO و NC چه تفاوتی با یکدیگر دارند؟

شناخت تفاوت NO و NC پیش از سیم‌کشی اهمیت زیادی دارد. در یک کنتاکت NO، مسیر جریان در وضعیت عادی قطع است. هنگامی که بوبین کنتاکتور تحریک می‌شود و کنتاکتور تغییر وضعیت می‌دهد، این کنتاکت نیز بسته شده و جریان از آن عبور می‌کند.

در مقابل، کنتاکت NC در حالت عادی بسته است. بنابراین جریان می‌تواند از آن عبور کند. با تحریک کنتاکتور، وضعیت این تیغه تغییر کرده و مسیر باز می‌شود.

به زبان ساده:

به همین دلیل، انتخاب تیغه باید بر اساس نقشه مدار انجام شود. اگر در مدار به کنتاکتی نیاز دارید که هنگام روشن شدن کنتاکتور فعال شود، معمولاً کنتاکت NO انتخاب مناسبی است. اگر لازم است با روشن شدن کنتاکتور یک مسیر قطع شود، کنتاکت NC کاربرد خواهد داشت.

کاربرد تیغه کمکی در مدار فرمان

کنتاکت‌های کمکی در مدارهای صنعتی کاربردهای بسیار متنوعی دارند. یکی از رایج‌ترین کاربردها، ایجاد مدار خودنگهدار است. در این روش، پس از فشردن شستی استارت، بوبین کنتاکتور تحریک شده و کنتاکت کمکی NO بسته می‌شود. این کنتاکت مسیر فرمان را حفظ می‌کند تا پس از رها کردن شستی استارت نیز کنتاکتور فعال باقی بماند.

کاربرد مهم دیگر، سیگنال‌دهی است. می‌توان یک چراغ سیگنال را به کنتاکت کمکی متصل کرد تا وضعیت کنتاکتور به اپراتور نمایش داده شود. به عنوان مثال، با فعال شدن کنتاکتور، چراغ سبز روشن شود و وضعیت فعال بودن مدار را نشان دهد.

کنتاکت‌های کمکی همچنین در سیستم‌های اینترلاک کاربرد فراوان دارند. در مدارهایی که دو کنتاکتور نباید به‌صورت هم‌زمان فعال شوند، از کنتاکت NC یکی از کنتاکتورها در مسیر بوبین دیگری استفاده می‌شود. به این ترتیب، فعال شدن کنتاکتور اول می‌تواند مسیر فرمان کنتاکتور دوم را قطع کند.

از دیگر کاربردهای تیغه کمکی می‌توان به موارد زیر اشاره کرد:

• اعلام وضعیت روشن یا خاموش بودن کنتاکتور
• ایجاد مدار خودنگهدار
• کنترل چند بخش از یک مدار فرمان
• ایجاد اینترلاک الکتریکی
• ارسال سیگنال به PLC
• کنترل چراغ‌های سیگنال
• فعال‌سازی آلارم
• هماهنگ کردن چند کنتاکتور
• دریافت فیدبک از وضعیت کنتاکتور
• استفاده در مدارهای اتوماسیون صنعتی

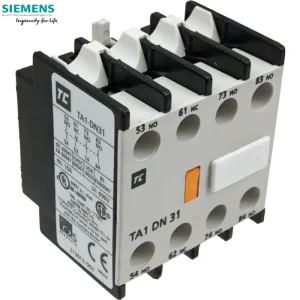

انواع تیغه کمکی از نظر محل نصب

یکی از نکاتی که هنگام خرید و نصب تیغه کمکی کنتاکتور باید به آن توجه شود، محل قرارگیری تیغه روی کنتاکتور است. از این نظر، تیغه‌های کمکی را می‌توان به‌طور کلی به دو دسته مهم تقسیم کرد: تیغه‌های نصب از جلو یا Front Mounting و تیغه‌های نصب از کنار یا Side Mounting.

البته شکل ظاهری، روش اتصال و سازگاری دقیق این قطعات به برند و سری کنتاکتور بستگی دارد. بنابراین پیش از خرید باید کد فنی تیغه و کنتاکتور بررسی شود.

تیغه کمکی Front Mounting چیست؟

تیغه‌های Front Mounting از قسمت جلویی کنتاکتور نصب می‌شوند. این نوع کنتاکت کمکی معمولاً به شکلی طراحی شده است که در قسمت جلوی کنتاکتور قرار بگیرد و به مکانیزم داخلی آن متصل شود. مزیت اصلی این مدل، دسترسی نسبتاً آسان و طراحی جمع‌وجور آن است. در بسیاری از تابلوهای برق که فضای جانبی محدود است، استفاده از تیغه‌ای که از قسمت جلو نصب شود می‌تواند انتخاب مناسبی باشد.

در زمان نصب، باید توجه داشت که تیغه دقیقاً در محل تعیین‌شده قرار بگیرد و مکانیزم اتصال آن به کنتاکتور به‌درستی درگیر شود. اعمال فشار بیش از اندازه یا نصب قطعه ناسازگار می‌تواند باعث آسیب دیدن بدنه یا مکانیزم داخلی شود.

در کنتاکتورهای صنعتی، طراحی تیغه‌های Front Mounting معمولاً به‌گونه‌ای است که پس از نصب، حرکت مکانیکی کنتاکتور را دنبال کند. بنابراین هنگامی که بوبین تحریک می‌شود، وضعیت کنتاکت کمکی نیز تغییر می‌کند.

تیغه کمکی Side Mounting چیست؟

در مدل Side Mounting، کنتاکت کمکی از کنار کنتاکتور نصب می‌شود. این مدل زمانی کاربرد دارد که طراح تابلو نیاز به افزایش تعداد کنتاکت‌های فرمان داشته باشد اما استفاده از قسمت جلویی کنتاکتور مناسب نباشد یا ظرفیت کنتاکت جلویی قبلاً مورد استفاده قرار گرفته باشد.

یکی از مزایای این ساختار، امکان توسعه مدار فرمان بدون اشغال بیش از حد قسمت جلویی کنتاکتور است. با این حال، باید فضای کافی در طرفین کنتاکتور وجود داشته باشد.

نکته مهم این است که تیغه Side Mounting هر کنتاکتوری لزوماً روی تمام کنتاکتورها قابل نصب نیست. حتی در یک برند مشخص نیز ممکن است سری‌های مختلف کنتاکتور از تیغه‌های متفاوتی استفاده کنند.

بنابراین هنگام خرید باید علاوه بر تعداد NO و NC، سری کنتاکتور، سایز، کد فنی و نوع نصب تیغه نیز بررسی شود.

مقایسه تیغه Front Mounting و Side Mounting

هیچ‌کدام از این دو نوع را نمی‌توان به‌صورت مطلق بهتر از دیگری دانست. انتخاب صحیح به مدل کنتاکتور، فضای تابلو، تعداد کنتاکت مورد نیاز و ساختار مدار فرمان بستگی دارد.

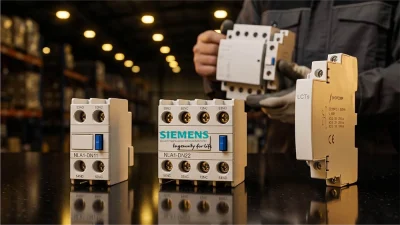

تیغه کمکی کنتاکتور زیمنس

در تابلوهای برق صنعتی، کنتاکتورهای زیمنس به دلیل تنوع مدل و استفاده گسترده در سیستم‌های کنترل و اتوماسیون، با انواع مختلفی از تجهیزات جانبی مورد استفاده قرار می‌گیرند. کنتاکت‌های کمکی این برند نیز برای افزایش قابلیت‌های مدار فرمان طراحی شده‌اند.

هنگام انتخاب تیغه کمکی برای کنتاکتور زیمنس نباید صرفاً به ظاهر قطعه توجه کرد. باید مشخص شود تیغه مورد نظر برای همان سری و مدل کنتاکتور طراحی شده است. برای مثال، ممکن است دو کنتاکتور از نظر ظاهری شبیه یکدیگر باشند، اما تجهیزات جانبی آن‌ها با یکدیگر سازگار نباشد. به همین دلیل، بررسی کد فنی محصول یکی از مطمئن‌ترین روش‌ها برای جلوگیری از خرید اشتباه است.

همچنین باید مشخص شود که به کنتاکت NO، NC یا ترکیبی از هر دو نیاز دارید. در پروژه‌های صنعتی که مدار فرمان پیچیده‌تری دارند، ممکن است استفاده از چند کنتاکت کمکی در کنار کنتاکتور ضروری باشد.

پیش از نصب تیغه کمکی چه مواردی را بررسی کنیم؟

قبل از اینکه فرآیند نصب را شروع کنید، چند مورد باید بررسی شود. نخستین مورد، قطع کامل انرژی الکتریکی است. حتی اگر قرار باشد فقط یک کنتاکت کمکی مکانیکی روی کنتاکتور نصب شود، احتمال وجود ولتاژ در بخش‌های مختلف تابلو وجود دارد.

دومین مورد، سازگاری تیغه و کنتاکتور است. مدل تیغه باید با سری کنتاکتور مطابقت داشته باشد.

سومین مورد، بررسی نقشه مدار فرمان است. مشخص کنید کدام کنتاکت برای NO و کدام کنتاکت برای NC استفاده خواهد شد.

همچنین باید جریان و ولتاژ مدار فرمان را با مشخصات کنتاکت کمکی مقایسه کرد. نباید تصور کرد که چون کنتاکتور قادر به کنترل یک موتور با توان بالا است، تیغه کمکی نیز برای عبور همان جریان طراحی شده است.

در نهایت، فضای اطراف کنتاکتور را بررسی کنید. اگر قصد استفاده از مدل Side Mounting را دارید، باید فضای کافی در سمت مربوطه وجود داشته باشد.

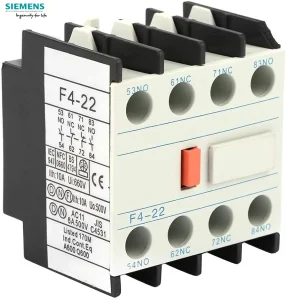

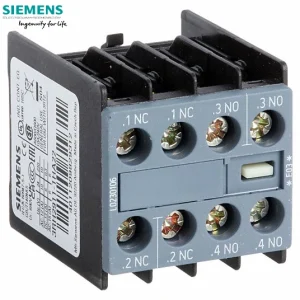

مراحل نصب تیغه کمکی کنتاکتور

پس از انتخاب مدل مناسب و اطمینان از سازگاری آن با کنتاکتور، می‌توان فرآیند نصب را شروع کرد. نصب تیغه کمکی کنتاکتور از نظر مکانیکی معمولاً فرآیند پیچیده‌ای نیست، اما بی‌دقتی در این مرحله می‌تواند باعث عملکرد نادرست مدار فرمان شود.

در ادامه، مراحل نصب را به ترتیب بررسی می‌کنیم.

مرحله اول؛ قطع کامل برق

پیش از هر کاری باید منبع تغذیه مدار قطع شود. اگر کنتاکتور در یک تابلو برق صنعتی نصب شده است، صرفاً خاموش کردن شستی یا کلید فرمان کافی نیست. باید منبع تغذیه مربوط به مدار به‌طور کامل قطع و در صورت امکان از وصل مجدد ناخواسته آن جلوگیری شود.

پس از قطع برق، با استفاده از ابزار اندازه‌گیری مناسب، نبود ولتاژ را بررسی کنید. در محیط‌های صنعتی بهتر است عملیات نصب و سیم‌کشی توسط فرد متخصص انجام شود. این مرحله اهمیت زیادی دارد؛ زیرا در تابلو ممکن است چند منبع تغذیه یا مدار مجزا وجود داشته باشد و قطع یک کلید لزوماً به معنای بی‌برق شدن تمام قسمت‌ها نیست.

مرحله دوم؛ بررسی مدل کنتاکتور

در مرحله بعد، مشخصات کنتاکتور را بررسی کنید. نام برند، سری، مدل و مشخصات درج‌شده روی بدنه را بخوانید. اگر کنتاکتور از نوع زیمنس یا برند دیگری است، کد فنی آن را با مشخصات تیغه کمکی مقایسه کنید. در صورت وجود دفترچه فنی، جدول تجهیزات جانبی می‌تواند بهترین مرجع برای تشخیص سازگاری باشد.

به هیچ عنوان تیغه‌ای را صرفاً به دلیل مشابه بودن اندازه یا ظاهر روی کنتاکتور نصب نکنید.

مرحله سوم؛ مشخص کردن محل نصب

پس از تأیید سازگاری، محل نصب تیغه را پیدا کنید. اگر تیغه از نوع Front Mounting باشد، محل نصب معمولاً در قسمت جلویی کنتاکتور قرار دارد. در مدل Side Mounting، محل اتصال در یکی از طرفین کنتاکتور قرار می‌گیرد.

قبل از جا زدن قطعه، شیارها، خارها و قسمت‌های اتصال را بررسی کنید. تیغه باید بدون فشار غیرعادی در محل خود قرار بگیرد.

مرحله چهارم؛ نصب تیغه Front Mounting

برای نصب تیغه Front Mounting ابتدا تیغه را در جهت صحیح نسبت به کنتاکتور قرار دهید. محل اتصال و زائده‌های مکانیکی باید دقیقاً با قسمت‌های مربوطه در کنتاکتور هماهنگ باشند.

سپس قطعه را به‌آرامی در جای خود قرار دهید تا خارهای آن در محل مشخص قفل شوند. در مدل‌هایی که مکانیزم قفل دارند، پس از نصب باید از ثابت شدن قطعه مطمئن شوید.

تیغه نباید لق باشد. از طرف دیگر، فشار بیش از اندازه نیز نباید وارد شود. پس از نصب، عملکرد مکانیکی را به‌صورت دستی و در حالت بی‌برق بررسی کنید. حرکت مکانیزم باید طبیعی باشد و نباید مانعی در عملکرد کنتاکتور ایجاد کند.

مرحله پنجم؛ نصب تیغه Side Mounting

در مدل‌های Side Mounting، ابتدا طرف مناسب کنتاکتور را مشخص کنید. بسته به مدل تیغه، ممکن است قطعه فقط روی یک سمت خاص قابل نصب باشد. پس از تعیین جهت، تیغه را روی محل اتصال قرار دهید و قسمت‌های مکانیکی آن را با کنتاکتور درگیر کنید.

اگر قطعه دارای ضامن یا قفل مکانیکی است، از قرارگیری کامل آن اطمینان حاصل کنید.

یکی از اشتباهات رایج این است که تکنسین هنگام نصب تیغه جانبی، فشار زیادی به قطعه وارد می‌کند. اگر تیغه به‌درستی جا نمی‌رود، بهتر است دوباره جهت نصب و سازگاری آن بررسی شود، نه اینکه با نیروی بیشتر آن را وارد کرد.

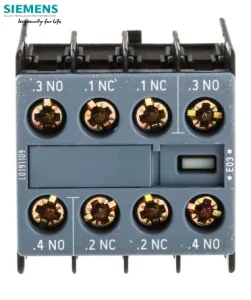

مرحله ششم؛ شناسایی کنتاکت‌های NO و NC

پس از نصب مکانیکی، باید پایانه‌های الکتریکی تیغه شناسایی شوند. شماره ترمینال‌ها معمولاً روی بدنه تیغه درج شده است. در بسیاری از تجهیزات صنعتی، یک جفت شماره برای NO و یک جفت برای NC در نظر گرفته می‌شود.

برای نمونه، در بسیاری از کنتاکت‌های کمکی:

• 13 و 14 نشان‌دهنده یک کنتاکت NO هستند.
• 21 و 22 نشان‌دهنده یک کنتاکت NC هستند.

با این حال، این شماره‌ها را باید با نقشه همان قطعه تطبیق داد.

مرحله هفتم؛ اتصال سیم‌های مدار فرمان

اکنون می‌توان سیم‌های مدار فرمان را به ترمینال‌های مورد نظر متصل کرد.

در این مرحله نوع کاربرد تعیین‌کننده است. اگر قرار است با فعال شدن کنتاکتور، یک چراغ روشن شود، می‌توان از کنتاکت NO استفاده کرد. اگر قرار است با فعال شدن کنتاکتور مسیر دیگری قطع شود، کنتاکت NC می‌تواند مورد استفاده قرار گیرد.

سیم باید به اندازه مناسب لخت شده باشد و بخش بدون عایق بیش از حد از ترمینال بیرون نماند. اتصال باید محکم باشد، اما سفت کردن بیش از حد پیچ ترمینال نیز توصیه نمی‌شود.

مرحله هشتم؛ کنترل سیم‌کشی

بعد از اتصال سیم‌ها، تمام اتصالات را یک‌بار دیگر بررسی کنید. این کنترل ساده می‌تواند از بسیاری از خطاهای مدار فرمان جلوگیری کند.

موارد زیر را بررسی کنید:

1. سیم‌ها در ترمینال صحیح قرار گرفته باشند.
2. هیچ رشته سیم آزاد یا بیرون‌زده‌ای وجود نداشته باشد.
3. عایق سیم وارد محل نامناسب ترمینال نشده باشد.
4. پیچ ترمینال به اندازه کافی محکم باشد.
5. سیم‌ها تحت کشش مکانیکی نباشند.
6. شماره ترمینال‌ها با نقشه مدار مطابقت داشته باشد.
7. تیغه به‌صورت مکانیکی کاملاً روی کنتاکتور قرار گرفته باشد.

مرحله نهم؛ تست عملکرد

پس از تکمیل نصب و اطمینان از ایمنی مدار، می‌توان عملکرد کنتاکتور و تیغه کمکی را آزمایش کرد. با فعال شدن کنتاکتور، وضعیت کنتاکت NO باید تغییر کند و کنتاکت NC نیز وضعیت مخالف خود را داشته باشد.

اگر کنتاکت NO در مدار چراغ سیگنال استفاده شده باشد، باید هنگام عملکرد کنتاکتور چراغ مربوطه فعال شود. اگر از کنتاکت NC برای اینترلاک استفاده شده باشد، باید پس از فعال شدن کنتاکتور، مسیر مورد نظر قطع شود.

چطور بفهمیم تیغه کمکی درست نصب شده است؟

پس از نصب تیغه کمکی کنتاکتور چند نشانه می‌تواند درست بودن نصب را تأیید کند.

اول اینکه تیغه نباید نسبت به بدنه کنتاکتور لقی غیرعادی داشته باشد. دوم اینکه عملکرد مکانیکی کنتاکتور نباید تغییر کرده باشد. سوم اینکه کنتاکت‌های NO و NC باید مطابق نقشه، وضعیت خود را تغییر دهند.

اگر چراغ سیگنال، PLC یا تجهیز کنترلی به تیغه متصل است، عملکرد آن نیز باید با وضعیت واقعی کنتاکتور هماهنگ باشد. در صورتی که کنتاکتور فعال می‌شود اما سیگنال دریافت نمی‌شود، ابتدا باید شماره ترمینال‌ها و سپس مسیر سیم‌کشی بررسی شود.

خطاهای رایج هنگام نصب تیغه کمکی

یکی از رایج‌ترین خطاها، انتخاب تیغه ناسازگار است. شکل ظاهری مشابه دو محصول به این معنا نیست که هر دو روی یک کنتاکتور قابل نصب هستند.

اشتباه دیگر، جابه‌جا گرفتن NO و NC است. این خطا می‌تواند باعث شود مدار دقیقاً برعکس عملکرد مورد انتظار عمل کند.

استفاده از تیغه کمکی برای عبور جریان بیشتر از ظرفیت نامی آن نیز اشتباه است. کنتاکت کمکی باید بر اساس جریان و نوع بار مورد استفاده قرار گیرد.

از دیگر خطاها می‌توان به موارد زیر اشاره کرد:

• نصب تیغه بدون قطع برق
• استفاده از ابزار نامناسب
• وارد کردن فشار بیش از حد هنگام نصب
• شل بودن پیچ ترمینال
• اتصال سیم به ترمینال اشتباه
• بی‌توجهی به نقشه مدار
• استفاده از تیغه مخصوص یک سری کنتاکتور روی سری دیگر
• نصب چند تیغه بدون توجه به محدودیت‌های مکانیکی
• بی‌توجهی به فضای اطراف کنتاکتور
• تست نکردن مدار پس از نصب

آیا می‌توان چند تیغه کمکی روی یک کنتاکتور نصب کرد؟

در برخی کنتاکتورها امکان نصب بیش از یک کنتاکت کمکی وجود دارد، اما این موضوع کاملاً به طراحی و مشخصات همان سری بستگی دارد.

اگر مدار فرمان به تعداد زیادی کنتاکت نیاز داشته باشد، باید بررسی شود که کنتاکتور چه تعداد تجهیز جانبی را پشتیبانی می‌کند. همچنین باید فضای فیزیکی تابلو، امکان نصب Front و Side Mounting و محدودیت‌های سازنده در نظر گرفته شود.

بنابراین پاسخ این سؤال برای همه کنتاکتورها یکسان نیست.

نکات مهم برای انتخاب تیغه کمکی مناسب

انتخاب صحیح تیغه به اندازه نحوه نصب آن اهمیت دارد. پیش از خرید، مشخصات زیر را بررسی کنید:

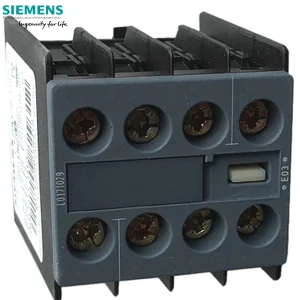

نکات حرفه‌ای در نصب تیغه کمکی کنتاکتور

برای یک نصب استاندارد، فقط درست جا زدن تیغه کافی نیست. کیفیت سیم‌کشی، انتخاب صحیح کنتاکت، رعایت ظرفیت الکتریکی و هماهنگی با سایر تجهیزات مدار نیز اهمیت دارد در پروژه‌های صنعتی بهتر است پیش از اجرای سیم‌کشی، مدار فرمان روی نقشه بررسی شود. این کار مشخص می‌کند هر کنتاکت چه وظیفه‌ای دارد و از اتصال اشتباه جلوگیری می‌کند.

تفاوت کنتاکت کمکی با کنتاکت اصلی کنتاکتور

کنتاکت‌های اصلی کنتاکتور وظیفه عبور جریان مدار قدرت را بر عهده دارند. این کنتاکت‌ها معمولاً برای اتصال و قطع بارهایی مانند موتور، هیتر یا سایر تجهیزات قدرت طراحی شده‌اند. در مقابل، کنتاکت کمکی بیشتر در مدار فرمان استفاده می‌شود. به همین دلیل نباید از آن برای کاربردی استفاده کرد که جریان آن بیشتر از ظرفیت مجاز کنتاکت باشد.

برای مثال، ممکن است یک کنتاکتور برای کنترل یک موتور با جریان نسبتاً بالا انتخاب شده باشد، اما این موضوع به معنی آن نیست که می‌توان جریان موتور را از تیغه کمکی عبور داد.

تیغه کمکی معمولاً نقش «اطلاع‌رسانی و کنترل» دارد، نه انتقال توان اصلی.

نقش تیغه کمکی در مدار خودنگهدار

یکی از مهم‌ترین کاربردهای کنتاکت NO، مدار خودنگهدار است. در مدار ساده استارت و استاپ، با فشردن شستی استارت، بوبین کنتاکتور تحریک می‌شود. هم‌زمان، کنتاکت کمکی NO بسته شده و مسیر موازی با شستی استارت را برقرار می‌کند.

به این ترتیب، پس از رها کردن شستی، جریان همچنان از مسیر کنتاکت کمکی عبور کرده و بوبین کنتاکتور فعال باقی می‌ماند. با فشردن شستی استاپ، مسیر فرمان قطع می‌شود و کنتاکتور از مدار خارج خواهد شد.

این کاربرد نشان می‌دهد که یک تیغه کمکی ساده می‌تواند نقش بسیار مهمی در عملکرد مدار فرمان داشته باشد.

استفاده از تیغه NC برای اینترلاک

در مدارهای صنعتی، گاهی دو تجهیز نباید به‌صورت هم‌زمان فعال شوند. نمونه رایج آن مدار چپ‌گرد و راست‌گرد موتور است. در چنین مداری، اگر کنتاکتور مربوط به حرکت راست‌گرد فعال باشد، باید از فعال شدن کنتاکتور چپ‌گرد جلوگیری شود و برعکس.

یکی از روش‌های ایجاد اینترلاک، استفاده از کنتاکت NC کنتاکتور مقابل در مسیر فرمان است. در این حالت، با فعال شدن کنتاکتور اول، کنتاکت NC مربوط به آن باز شده و مسیر فرمان کنتاکتور دوم قطع می‌شود.

البته در کاربردهای حساس، طراحی صحیح مدار و استفاده از روش‌های مناسب ایمنی باید مطابق استاندارد و شرایط پروژه انجام شود.

استفاده از تیغه کمکی برای سیگنال‌دهی

اپراتور یک تابلو برق همیشه نمی‌تواند وضعیت داخلی کنتاکتور را مشاهده کند. به همین دلیل، چراغ‌های سیگنال و سیستم‌های مانیتورینگ مورد استفاده قرار می‌گیرند.

با استفاده از تیغه کمکی می‌توان وضعیت کنتاکتور را به چراغ یا ورودی یک سیستم کنترلی منتقل کرد. برای مثال، با استفاده از کنتاکت NO می‌توان چراغی را فعال کرد که نشان دهد کنتاکتور در وضعیت وصل قرار گرفته است.

همچنین می‌توان از کنتاکت NC برای نمایش وضعیت مخالف استفاده کرد.

اتصال تیغه کمکی به PLC

در سیستم‌های اتوماسیون صنعتی، کنتاکت کمکی می‌تواند برای ارسال فیدبک وضعیت کنتاکتور به PLC مورد استفاده قرار گیرد. در این روش، تغییر وضعیت کنتاکتور توسط تیغه کمکی به یک ورودی دیجیتال منتقل می‌شود. PLC می‌تواند از این اطلاعات برای تصمیم‌گیری در برنامه کنترلی استفاده کند.

البته ولتاژ و جریان مدار ورودی PLC و مشخصات کنتاکت باید با یکدیگر هماهنگ باشند. در صورت نیاز به مدار واسط، باید تجهیز مناسب در نظر گرفته شود.

بررسی وضعیت تیغه با مولتی‌متر

اگر عملکرد تیغه مشخص نیست یا احتمال وجود مشکل وجود دارد، می‌توان در حالت بی‌برق و با رعایت اصول ایمنی، پیوستگی کنتاکت‌ها را بررسی کرد. برای کنتاکت NO، در حالت عادی نباید پیوستگی وجود داشته باشد و پس از تغییر وضعیت مکانیزم باید پیوستگی ایجاد شود.

برای کنتاکت NC، وضعیت برعکس است البته هنگام انجام تست باید از قطع کامل انرژی و روش اندازه‌گیری صحیح اطمینان حاصل شود. در محیط‌های صنعتی و تابلوهای دارای انرژی، این کار باید توسط فرد متخصص انجام شود.

چرا تیغه کمکی در مدار فرمان اهمیت زیادی دارد؟

ممکن است تیغه کمکی در مقایسه با کنتاکتور قطعه‌ای کوچک به نظر برسد، اما نقش آن در سیستم کنترل بسیار مهم است. یک کنتاکتور بدون کنتاکت کمکی نیز می‌تواند بار را قطع و وصل کند، اما برای بسیاری از عملکردهای کنترلی به تعداد کافی کنتاکت دسترسی نخواهید داشت.

کنتاکت کمکی امکان دریافت فیدبک، ایجاد خودنگهدار، اجرای اینترلاک و کنترل تجهیزات جانبی را فراهم می‌کند. در واقع، تیغه کمکی رابط مهمی میان عملکرد مکانیکی کنتاکتور و منطق مدار فرمان محسوب می‌شود.

راهنمای خرید تیغه کمکی کنتاکتور

هنگام خرید، ابتدا مدل دقیق کنتاکتور را مشخص کنید. سپس نوع تیغه مورد نیاز را تعیین کنید. اگر مدار به یک مسیر NO نیاز دارد، تیغه دارای NO انتخاب می‌شود. اگر به مسیر NC نیاز دارید، مدل NC مناسب خواهد بود. در مدارهای پیچیده‌تر ممکن است تیغه ترکیبی NO و NC مورد نیاز باشد.

بعد از آن باید محل نصب بررسی شود. اگر کنتاکتور امکان استفاده از تیغه Front Mounting را دارد و فضای جلویی مناسب است، این گزینه می‌تواند انتخاب شود. در شرایط دیگر، Side Mounting ممکن است مناسب‌تر باشد. در نهایت باید مشخصات جریان و ولتاژ کنتاکت را بررسی کنید.

راهنمای خرید بر اساس نوع کاربرد

برای انتخاب سریع‌تر می‌توان نیازهای رایج را به شکل زیر دسته‌بندی کرد:

این جدول یک راهنمای عمومی است و انتخاب نهایی باید بر اساس نقشه و مشخصات واقعی مدار انجام شود.

نگهداری و بررسی دوره‌ای تیغه کمکی

اگرچه کنتاکت کمکی قطعه‌ای نسبتاً ساده است، اما در تابلوهای صنعتی بهتر است وضعیت آن به‌صورت دوره‌ای بررسی شود. شل شدن ترمینال‌ها، فرسودگی مکانیکی، تغییر رنگ غیرعادی، آثار حرارت یا عملکرد نامنظم می‌تواند نشانه وجود مشکل باشد.

همچنین اگر کنتاکتور تعویض می‌شود، بهتر است سازگاری تیغه کمکی موجود با کنتاکتور جدید دوباره بررسی شود. ممکن است کنتاکتور جدید از نظر مکانیکی با تیغه قبلی سازگار نباشد.

آیا نصب تیغه کمکی نیاز به برق‌کار دارد؟

از نظر مکانیکی، نصب برخی تیغه‌های کمکی بسیار ساده است؛ اما زمانی که قرار است سیم‌کشی مدار فرمان انجام شود، آشنایی با نقشه‌های برق و اصول ایمنی اهمیت زیادی دارد. اگر فرد تجربه کافی در کار با تابلو برق ندارد، بهتر است نصب و سیم‌کشی توسط تکنسین برق صنعتی انجام شود.

به‌خصوص در تابلوهایی که دارای ولتاژ بالا، چند منبع تغذیه، مدارهای اینترلاک یا تجهیزات حساس هستند، نباید نصب صرفاً بر اساس ظاهر قطعات انجام شود.

اشتباهات مهمی که نباید هنگام نصب انجام دهید

چند اشتباه می‌تواند باعث عملکرد نادرست یا حتی آسیب به تجهیزات شود:

1. نصب تیغه ناسازگار: اولین و مهم‌ترین خطا، استفاده از کنتاکت کمکی نامتناسب با کنتاکتور است.
2. اشتباه گرفتن NO و NC: قبل از سیم‌کشی، وضعیت کنتاکت را از روی مشخصات قطعه مشخص کنید.
3. بی‌توجهی به ظرفیت کنتاکت: جریان عبوری نباید از ظرفیت مجاز تیغه بیشتر باشد.
4. نصب در حالت برق‌دار: هرگز نصب مکانیکی یا سیم‌کشی را بدون رعایت اصول قطع انرژی انجام ندهید.
5. فشار بیش از حد هنگام جا زدن: اگر تیغه به‌راحتی در محل خود قرار نمی‌گیرد، احتمال دارد مدل یا جهت نصب اشتباه باشد.
6. تست نکردن بعد از نصب: پس از پایان کار باید عملکرد کنتاکتور و تیغه بررسی شود.

چک‌لیست نهایی نصب تیغه کمکی

قبل از تحویل تابلو یا راه‌اندازی مدار، موارد زیر را بررسی کنید:

| برای برقرار هر گونه ارتباط و پرسش و پاسخ با کارشناسان مجموعه الکتروجم بر روی واتساپ کلیک فرمایید.

جمع‌بندی

نصب تیغه کمکی کنتاکتور یکی از اقدامات رایج در طراحی و توسعه مدارهای فرمان است که امکان افزایش تعداد کنتاکت‌های قابل استفاده، ایجاد خودنگهدار، اجرای اینترلاک، سیگنال‌دهی و ارسال فیدبک به تجهیزات کنترلی را فراهم می‌کند.

تیغه‌های کمکی معمولاً در قالب کنتاکت‌های NO، NC یا ترکیبی از هر دو عرضه می‌شوند و از نظر نحوه قرارگیری نیز می‌توانند به‌صورت Front Mounting یا Side Mounting طراحی شده باشند. انتخاب میان این مدل‌ها باید بر اساس ساختار کنتاکتور، فضای موجود در تابلو و مشخصات فنی سازنده انجام شود.

برای نصب صحیح، ابتدا باید برق به‌طور کامل قطع شود، سپس مدل و سازگاری تیغه با کنتاکتور بررسی شده و قطعه در محل مخصوص خود قرار گیرد. بعد از نصب مکانیکی، ترمینال‌های NO و NC باید مطابق نقشه شناسایی و سیم‌کشی شوند. در پایان نیز عملکرد کنتاکتور و کنتاکت کمکی باید آزمایش شود.

در کنتاکتورهای صنعتی مانند محصولات زیمنس، توجه به کد فنی و سری کنتاکتور اهمیت ویژه‌ای دارد؛ زیرا همه تیغه‌های کمکی از نظر مکانیکی و الکتریکی با تمام مدل‌ها سازگار نیستند.

در نهایت باید توجه داشت که تیغه کمکی وظیفه انتقال و کنترل سیگنال را بر عهده دارد و نباید بدون بررسی مشخصات، برای عبور جریان‌های بالای مدار قدرت استفاده شود. رعایت این نکات باعث می‌شود مدار فرمان عملکرد دقیق‌تر، ایمن‌تر و قابل‌اعتماد‌تری داشته باشد.

سوالات متداول درباره نصب تیغه کمکی کنتاکتور

1. تیغه کمکی کنتاکتور چه کاری انجام می‌دهد؟

تیغه کمکی تعداد کنتاکت‌های قابل استفاده در مدار فرمان را افزایش می‌دهد و برای کاربردهایی مانند خودنگهدار، اینترلاک، سیگنال‌دهی و ارسال فیدبک وضعیت کنتاکتور استفاده می‌شود.

2. تفاوت تیغه NO و NC چیست؟

کنتاکت NO در حالت عادی باز است و با تحریک کنتاکتور بسته می‌شود؛ اما کنتاکت NC در حالت عادی بسته است و با تحریک کنتاکتور باز می‌شود.

3. تیغه Front Mounting و Side Mounting چه تفاوتی دارند؟

Front Mounting از قسمت جلوی کنتاکتور نصب می‌شود، در حالی که Side Mounting در کنار کنتاکتور قرار می‌گیرد. انتخاب میان آن‌ها به طراحی کنتاکتور، فضای تابلو و سازگاری تجهیزات بستگی دارد.

4. آیا هر تیغه کمکی روی هر کنتاکتوری نصب می‌شود؟

خیر. تیغه کمکی باید از نظر مکانیکی و الکتریکی با کنتاکتور سازگار باشد. حتی در یک برند ممکن است تیغه‌های یک سری با سری دیگر سازگار نباشند.

5. آیا می‌توان از تیغه کمکی برای مدار قدرت استفاده کرد؟

معمولاً کنتاکت کمکی برای مدار فرمان و کنترل طراحی شده است و نباید بدون بررسی ظرفیت نامی آن، جریان مدار قدرت از طریق آن عبور داده شود.

6. آیا برای مدار خودنگهدار به تیغه کمکی نیاز داریم؟

در بسیاری از مدارهای متداول خودنگهدار، از یک کنتاکت کمکی NO کنتاکتور برای حفظ مسیر فرمان پس از رها کردن شستی استارت استفاده می‌شود.

7. اگر تیغه کمکی جا نرود چه کاری باید انجام داد؟

نباید با فشار زیاد آن را نصب کرد. ابتدا جهت قرارگیری، محل نصب و سازگاری کد فنی تیغه با کنتاکتور را بررسی کنید. اگر قطعه همچنان نصب نمی‌شود، احتمال ناسازگاری وجود دارد.

8. از کجا بفهمیم تیغه کمکی خراب است؟

در حالت بی‌برق می‌توان وضعیت کنتاکت‌ها را مطابق مشخصات فنی بررسی کرد. همچنین عملکرد نامنظم، عدم تغییر وضعیت NO یا NC و وجود آثار سوختگی یا آسیب مکانیکی می‌تواند نشانه خرابی باشد.

9. آیا تیغه کمکی کنتاکتور زیمنس با همه کنتاکتورهای زیمنس سازگار است؟

خیر. تجهیزات جانبی باید بر اساس سری و مدل دقیق کنتاکتور انتخاب شوند. بررسی کد فنی، دیتاشیت یا کاتالوگ سازنده برای انتخاب صحیح ضروری است.

10. آیا نصب تیغه کمکی باعث افزایش قدرت کنتاکتور می‌شود؟

خیر. تیغه کمکی قدرت قطع و وصل کنتاکتور اصلی را افزایش نمی‌دهد؛ بلکه تعداد مسیرهای کنترلی و امکانات مدار فرمان را بیشتر می‌کند.

11. هنگام خرید تیغه کمکی به چه مشخصاتی توجه کنیم؟

مدل و سری کنتاکتور، کد فنی تیغه، تعداد NO و NC، نوع نصب، جریان و ولتاژ نامی، ابعاد و سازگاری مکانیکی مهم‌ترین مواردی هستند که باید بررسی شوند.
