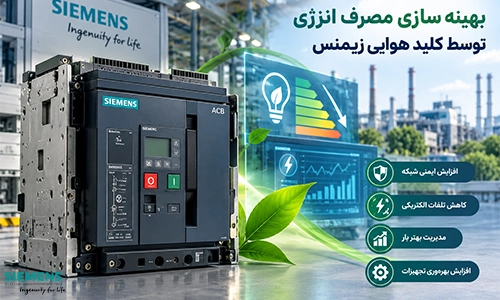

بهینه سازی مصرف انرژی توسط کلید هوایی زیمنس
بهینه سازی مصرف انرژی توسط کلید هوایی زیمنس چگونه انجام می‌شود؟ با مزایا، قابلیت‌های حفاظتی، کاهش تلفات برق و نقش ACB زیمنس در افزایش بهره‌وری انرژی آشنا شوید.
بهینه سازی مصرف انرژی توسط کلید هوایی زیمنس
افزایش هزینه‌های برق صنعتی، رشد مصرف انرژی در کارخانه‌ها و ضرورت کاهش هزینه‌های عملیاتی باعث شده است که مدیریت مصرف برق به یکی از اولویت‌های اصلی صنایع تبدیل شود. در چنین شرایطی، انتخاب تجهیزات الکتریکی مناسب تنها به تأمین ایمنی و جلوگیری از خرابی محدود نیست؛ بلکه میزان تلفات انرژی، قابلیت کنترل جریان، دقت عملکرد سیستم حفاظتی و امکان مدیریت بهتر شبکه برق نیز اهمیت زیادی دارند. یکی از تجهیزاتی که می‌تواند در این زمینه نقش مؤثری ایفا کند، کلید هوایی زیمنس است.
بهینه سازی مصرف انرژی توسط کلید هوایی زیمنس به مجموعه‌ای از اقدامات فنی و مدیریتی اشاره دارد که با استفاده صحیح از قابلیت‌های این تجهیز، به کاهش تلفات الکتریکی، جلوگیری از اضافه‌بارهای غیرضروری، افزایش پایداری شبکه و بهبود عملکرد تجهیزات صنعتی کمک می‌کنند. البته باید توجه داشت که کلید هوایی به‌تنهایی مصرف انرژی دستگاه‌ها را کاهش نمی‌دهد؛ بلکه در کنار طراحی اصولی شبکه، تنظیم صحیح حفاظت‌ها، مدیریت بار و استفاده از تجهیزات اندازه‌گیری، می‌تواند بخشی از راهکار جامع بهینه‌سازی انرژی باشد.
خرید کلید هوایی زیمنس یا Siemens Air Circuit Breaker که با نام اختصاری ACB شناخته می‌شود، یکی از تجهیزات مهم حفاظتی در شبکه‌های فشار ضعیف است. این کلید معمولاً در ورودی اصلی تابلو برق، تابلوهای توزیع صنعتی، مراکز داده، ساختمان‌های بزرگ و تأسیسات دارای جریان نامی بالا به کار می‌رود. وظیفه اصلی آن قطع و وصل مدار و محافظت از تجهیزات در برابر خطاهایی مانند اضافه‌بار و اتصال کوتاه است.
با این حال، اهمیت کلید هوایی تنها به عملکرد حفاظتی آن محدود نمی‌شود. انتخاب درست، نصب اصولی و بهره‌برداری مناسب از این تجهیز می‌تواند از بروز شرایطی جلوگیری کند که در نهایت به افزایش تلفات، توقف خطوط تولید، آسیب تجهیزات و تحمیل هزینه‌های اضافی منجر می‌شوند. به همین دلیل، شناخت نقش کلید هوایی زیمنس در مدیریت انرژی برای مهندسان برق، مدیران فنی و مسئولان نگهداری تجهیزات صنعتی اهمیت زیادی دارد.
کلید هوایی زیمنس چیست و چه کاربردی در صنعت دارد؟
کلید هوایی زیمنس یک کلید اتوماتیک فشار ضعیف است که از هوا به‌عنوان محیط عایقی و بخشی از سازوکار خاموش‌کردن قوس الکتریکی استفاده می‌کند. این کلیدها برای حفاظت از مدارهایی طراحی شده‌اند که جریان بالایی دارند و استفاده از کلیدهای کوچک‌تر برای آن‌ها مناسب نیست.
در بسیاری از تأسیسات صنعتی، جریان برق از طریق یک تابلو اصلی وارد شبکه داخلی می‌شود و سپس میان خطوط تولید، موتورهای الکتریکی، سیستم‌های تهویه، پمپ‌ها و سایر مصرف‌کنندگان توزیع می‌شود. کلید هوایی معمولاً در بخش اصلی این شبکه قرار می‌گیرد و با قطع جریان در شرایط خطا، از گسترش آسیب به تجهیزات پایین‌دست جلوگیری می‌کند.
مهم‌ترین کاربردهای کلید هوایی زیمنس عبارت‌اند از:
- حفاظت از ورودی اصلی تابلوهای برق فشار ضعیف
- محافظت از باسبارها و مدارهای توزیع جریان بالا
- قطع مدار در شرایط اضافه‌بار و اتصال کوتاه
- کنترل و جداسازی بخش‌های مختلف شبکه برق
- فراهم‌کردن امکان اجرای طرح‌های هماهنگی حفاظتی
- پشتیبانی از پایش و مدیریت بهتر شبکه در مدل‌های دارای تجهیزات اندازه‌گیری و واحدهای حفاظتی مناسب
در بسیاری از کلیدهای هوایی مدرن زیمنس، امکانات حفاظتی و کنترلی بسته به سری محصول و واحد تریپ مورد استفاده متفاوت است. برخی مدل‌ها قابلیت‌هایی مانند تنظیم پارامترهای حفاظتی، ثبت رخدادها، اندازه‌گیری پارامترهای الکتریکی یا ارتباط با سامانه‌های مدیریت ساختمان و اتوماسیون صنعتی را ارائه می‌کنند. بهره‌گیری از این قابلیت‌ها می‌تواند اطلاعات ارزشمندی برای شناسایی مشکلات شبکه و اصلاح الگوی مصرف فراهم کند.
چرا بهینه‌سازی مصرف انرژی در شبکه‌های برق صنعتی اهمیت دارد؟
مصرف انرژی در کارخانه‌ها فقط به میزان برق مورد استفاده دستگاه‌ها وابسته نیست. کیفیت طراحی شبکه، نحوه توزیع بار، وضعیت اتصالات، انتخاب سطح مقطع کابل‌ها، عملکرد تجهیزات حفاظتی و روش کنترل مصرف‌کنندگان نیز بر هزینه نهایی برق تأثیر می‌گذارند.
برای مثال، اگر یک خط تولید به‌صورت مداوم با بار بیش از ظرفیت طراحی‌شده فعالیت کند، احتمال افزایش دما در کابل‌ها، اتصالات و تجهیزات بیشتر می‌شود. این وضعیت می‌تواند تلفات مقاومتی را افزایش دهد و عمر مفید تجهیزات را کاهش دهد. همچنین، اگر حفاظت‌ها به‌درستی تنظیم نشده باشند، ممکن است قطع برق در بخش‌های گسترده‌تری از شبکه اتفاق بیفتد و توقف تولید، هزینه‌های قابل‌توجهی ایجاد کند.
بهینه‌سازی انرژی در چنین شرایطی چند هدف اصلی دارد:
- کاهش تلفات الکتریکی در مسیر انتقال و توزیع برق
- جلوگیری از اضافه‌بار طولانی‌مدت و شرایط کاری نامناسب
- افزایش پایداری و قابلیت اطمینان شبکه
- کاهش هزینه‌های ناشی از توقف ناخواسته خطوط تولید
- فراهم‌کردن اطلاعات دقیق‌تر برای تحلیل مصرف برق
- افزایش عمر مفید تجهیزات و کاهش هزینه‌های تعمیر و نگهداری
کلید هوایی زیمنس با حفاظت دقیق‌تر از شبکه و فراهم‌کردن امکان مدیریت مناسب‌تر جریان، در تحقق بخشی از این اهداف نقش دارد. البته برای دستیابی به صرفه‌جویی واقعی، عملکرد این تجهیز باید در کنار سایر اقدامات مهندسی بررسی شود.
ارتباط کلید هوایی زیمنس با کاهش تلفات انرژی
یکی از نکات مهم در بررسی بهینه‌سازی انرژی این است که میان کاهش تلفات الکتریکی و کاهش مصرف انرژی تجهیزات تفاوت وجود دارد. کلید هوایی عمدتاً یک تجهیز حفاظتی و کنترلی است و اثر آن بر مصرف برق، بیشتر غیرمستقیم و وابسته به شرایط شبکه است.
تلفات الکتریکی در شبکه‌های صنعتی معمولاً در کابل‌ها، باسبارها، ترانسفورماتورها، اتصالات و سایر اجزای دارای مقاومت الکتریکی ایجاد می‌شوند. توان تلف‌شده در یک هادی را می‌توان به‌صورت ساده با رابطه زیر بیان کرد:
(P_{\text{loss}}=I^2R)
در این رابطه، (I) جریان عبوری و (R) مقاومت مسیر است. این فرمول نشان می‌دهد که افزایش جریان، در صورت ثابت‌بودن مقاومت، می‌تواند تلفات مقاومتی را به‌شدت افزایش دهد.
کلید هوایی با جلوگیری از ادامه برخی شرایط غیرعادی مانند اضافه‌بارهای خطرناک و قطع سریع مدار هنگام وقوع خطا، از تشدید مشکلات شبکه جلوگیری می‌کند. همچنین، انتخاب کلیدی با مشخصات متناسب با جریان موردنیاز و مقاومت تماسی مناسب می‌تواند به جلوگیری از تلفات اضافی در محل اتصال کمک کند.
با این وجود، صرف نصب کلید هوایی زیمنس به معنای کاهش خودکار تلفات برق نیست. اگر شبکه از ابتدا به‌درستی طراحی شده باشد و جریان در محدوده مجاز قرار داشته باشد، میزان صرفه‌جویی مستقیم ناشی از تعویض کلید ممکن است محدود باشد. بنابراین، برای دستیابی به نتیجه مطلوب باید مشخصات فنی کلید، وضعیت اتصالات، شرایط بار و کیفیت طراحی شبکه به‌صورت یکپارچه بررسی شوند.
نقش محفظه قوس الکتریکی در عملکرد کلید هوایی زیمنس
یکی از بخش‌های مهم کلید هوایی، محفظه خاموش‌کننده قوس الکتریکی یا Arc Chute است. هنگام بازشدن کنتاکت‌ها در شرایطی که جریان از مدار عبور می‌کند، ممکن است میان کنتاکت‌ها قوس الکتریکی ایجاد شود. این پدیده به‌ویژه هنگام قطع جریان‌های بالا اهمیت دارد و می‌تواند حرارت زیادی تولید کند.
قوس الکتریکی در صورت کنترل‌نشدن، به کنتاکت‌ها آسیب می‌زند، فرسایش آن‌ها را افزایش می‌دهد و ممکن است عملکرد ایمن کلید را مختل کند. محفظه خاموش‌کننده قوس با استفاده از صفحات فلزی و ساختار طراحی‌شده برای هدایت، تقسیم و سردکردن قوس، به خاموش‌شدن آن کمک می‌کند.
در کلیدهای هوایی زیمنس، ساختار دقیق سیستم خاموش‌کننده قوس به سری و طراحی محصول وابسته است. هدف اصلی این بخش، کنترل ایمن انرژی قوس و فراهم‌کردن امکان قطع مطمئن جریان در شرایط تعیین‌شده است.
ارتباط این بخش با بهینه‌سازی مصرف انرژی را باید با دقت بررسی کرد. انرژی قوس در لحظه قطع مدار عمدتاً انرژی‌ای است که در فرایند قطع جریان آزاد می‌شود؛ بنابراین، نباید انتظار داشت که محفظه قوس به‌تنهایی مصرف برق عادی کارخانه را به میزان چشمگیری کاهش دهد. مزیت مهم‌تر آن، کاهش آسیب ناشی از قطع جریان، حفظ عملکرد حفاظتی و جلوگیری از خرابی‌هایی است که می‌توانند هزینه‌های عملیاتی و تعمیراتی ایجاد کنند.
از طرف دیگر، سلامت کنتاکت‌ها و عملکرد صحیح کلید در طول زمان اهمیت دارد. فرسایش شدید، آلودگی یا افزایش مقاومت در محل تماس می‌تواند باعث افزایش گرمایش و تلفات موضعی شود. به همین دلیل، بازرسی دوره‌ای، رعایت دستورالعمل نگهداری سازنده و بررسی وضعیت اتصالات برای حفظ عملکرد مناسب کلید ضروری است.
واحد تریپ الکترونیکی و نقش آن در کاهش اتلاف انرژی
واحد تریپ یا Trip Unit یکی از اجزای کلیدی در بسیاری از کلیدهای هوایی مدرن است. این واحد شرایط جریان مدار را بررسی می‌کند و در صورت تشخیص خطا یا عبور جریان از محدوده تنظیم‌شده، فرمان قطع صادر می‌کند.
در مدل‌های مجهز به واحد تریپ الکترونیکی، امکان تنظیم برخی پارامترهای حفاظتی وجود دارد. این تنظیمات باید متناسب با مشخصات شبکه، جریان مجاز کابل‌ها، ظرفیت تجهیزات، جریان اتصال کوتاه احتمالی و الزامات هماهنگی حفاظتی انجام شوند.
برخی عملکردهای حفاظتی رایج عبارت‌اند از:
- حفاظت اضافه‌بار: برای جلوگیری از عبور جریان بیش از حد مجاز در مدت‌زمان نامناسب
- حفاظت اتصال کوتاه: برای قطع مدار در صورت وقوع جریان خطای بالا
- حفاظت آنی: برای واکنش سریع به جریان‌های خطای شدید، در صورت وجود این قابلیت
- حفاظت خطای زمین: در مدل‌ها و پیکربندی‌های دارای این عملکرد
تنظیم درست این حفاظت‌ها به پایداری شبکه کمک می‌کند. برای مثال، اگر آستانه‌های حفاظتی بدون توجه به جریان واقعی بار انتخاب شوند، ممکن است کلید در زمان بهره‌برداری عادی به‌صورت ناخواسته قطع کند. از سوی دیگر، تنظیم بیش از حد سهل‌گیرانه می‌تواند زمان قطع خطا را افزایش دهد و تجهیزات را در معرض آسیب قرار دهد.
بنابراین، هدف از تنظیم واحد تریپ، صرفاً جلوگیری از قطع برق نیست؛ بلکه باید میان تداوم سرویس، حفاظت تجهیزات و ایمنی شبکه تعادل برقرار شود. این تعادل می‌تواند از توقف‌های غیرضروری و هزینه‌های ناشی از خرابی جلوگیری کند.
نکته مهم این است که افزایش بیش از حد جریان مجاز یا غیرفعال‌کردن حفاظت‌ها برای جلوگیری از قطع کلید، راهکار کاهش مصرف انرژی نیست. هرگونه تغییر تنظیمات باید با محاسبات مهندسی و توسط متخصص برق انجام شود.
» مطالعه بیشتر
قابلیت اندازه‌گیری جریان و توان در کلیدهای هوایی زیمنس
یکی از راهکارهای مؤثر برای مدیریت مصرف برق، اندازه‌گیری مستمر پارامترهای الکتریکی است. در برخی مدل‌ها و ترکیب‌های تجهیزاتی کلید هوایی زیمنس، اطلاعاتی مانند جریان، ولتاژ، توان یا انرژی مصرفی، بسته به امکانات واحد حفاظتی و تجهیزات جانبی، قابل اندازه‌گیری یا انتقال هستند.
این اطلاعات به مدیران فنی کمک می‌کنند تا بدانند کدام بخش از کارخانه بیشترین بار را مصرف می‌کند، در چه ساعاتی اوج مصرف اتفاق می‌افتد و آیا الگوی بار با ظرفیت طراحی شبکه تناسب دارد یا خیر.
برای نمونه، ممکن است در یک کارخانه چند خط تولید به‌طور هم‌زمان فعال باشند، اما میزان مصرف هر خط متفاوت باشد. اگر اندازه‌گیری مناسب انجام شود، می‌توان مصرف‌کنندگان پرمصرف را شناسایی کرد و درباره زمان‌بندی فعالیت تجهیزات، تقسیم بار یا اصلاح روش بهره‌برداری تصمیم گرفت.
کاربردهای اطلاعات اندازه‌گیری‌شده شامل موارد زیر است:
- شناسایی ساعات اوج مصرف برق
- بررسی تغییرات جریان در شیفت‌های مختلف
- تشخیص بارگذاری نامتوازن، در صورت دسترسی به اطلاعات فازها
- تحلیل مصرف انرژی در بازه‌های زمانی مشخص
- ارزیابی اثر اقدامات اصلاحی بر مصرف برق
- بررسی شرایط بار برای انتخاب تنظیمات حفاظتی مناسب
باید توجه داشت که تمام مدل‌های کلید هوایی الزاماً تمام پارامترهای فوق را اندازه‌گیری نمی‌کنند. قابلیت‌ها به مدل کلید، واحد تریپ، تجهیزات جانبی و سامانه مانیتورینگ متصل وابسته هستند. بنابراین، پیش از خرید باید کاتالوگ فنی و مشخصات دقیق محصول بررسی شود.
ارتباط کلید هوایی زیمنس با سیستم مدیریت انرژی و اتوماسیون صنعتی
در کارخانه‌هایی که از سامانه‌های اتوماسیون صنعتی یا مدیریت انرژی استفاده می‌کنند، داده‌های تجهیزات برق می‌توانند در یک مرکز کنترل جمع‌آوری شوند. این کار امکان بررسی وضعیت شبکه را بدون نیاز به مراجعه مداوم به تابلوهای مختلف فراهم می‌کند.
در صورت پشتیبانی مدل انتخابی و استفاده از تجهیزات ارتباطی مناسب، اطلاعات کلید هوایی زیمنس می‌تواند به سامانه‌های مانیتورینگ منتقل شود. در این حالت، اپراتور قادر خواهد بود وضعیت کلید، رخدادهای حفاظتی یا برخی پارامترهای الکتریکی را از طریق رابط کاربری مشاهده کند.
برای مثال، اگر جریان یک بخش از کارخانه به‌طور مداوم نزدیک محدوده طراحی شبکه قرار گیرد، سامانه پایش می‌تواند این وضعیت را برای بررسی بیشتر مشخص کند. مدیر فنی سپس می‌تواند زمان فعالیت تجهیزات را تغییر دهد، بار را میان خطوط مناسب توزیع کند یا ظرفیت شبکه را ارزیابی کند.
با این حال، مشاهده اطلاعات مصرف به‌تنهایی به معنای کاهش انرژی نیست. صرفه‌جویی زمانی حاصل می‌شود که داده‌ها تحلیل شوند و اقدام اصلاحی مناسبی انجام گیرد. همچنین، هرگونه فرمان کنترلی باید در چارچوب طراحی ایمن سیستم و محدودیت‌های سازنده باشد.
انتخاب ظرفیت مناسب کلید هوایی؛ گامی مهم در بهره‌وری شبکه
انتخاب کلید هوایی تنها براساس جریان نامی انجام نمی‌شود. ظرفیت قطع اتصال کوتاه، تعداد پل‌ها، نوع نصب، مشخصات واحد حفاظتی و شرایط بهره‌برداری نیز باید بررسی شوند.
اگر کلید برای شرایط واقعی شبکه مناسب نباشد، ممکن است حفاظت مطلوبی فراهم نکند یا بهره‌برداری از سیستم با محدودیت مواجه شود. انتخاب صحیح، از سوی دیگر، امکان استفاده ایمن و پایدار از شبکه را فراهم می‌کند.
مهم‌ترین معیارهای انتخاب عبارت‌اند از:
| معیار فنی | اهمیت در انتخاب کلید هوایی |
|---|---|
| جریان نامی | تطبیق با جریان طراحی‌شده و شرایط بهره‌برداری |
| ظرفیت قطع اتصال کوتاه | توانایی قطع ایمن جریان خطای احتمالی |
| تنظیمات حفاظتی | هماهنگی حفاظت با کابل‌ها و تجهیزات پایین‌دست |
| نوع واحد تریپ | تعیین قابلیت‌های حفاظتی و اندازه‌گیری |
| قابلیت ارتباطی | امکان اتصال به سامانه‌های مانیتورینگ، در صورت پشتیبانی |
| شرایط نصب | سازگاری با تابلو، دمای محیط و الزامات سازنده |
| کیفیت اتصالات | جلوگیری از افزایش مقاومت تماسی و گرمایش موضعی |
برای رسیدن به بهترین نتیجه، انتخاب کلید باید براساس محاسبات شبکه و شرایط واقعی محل نصب انجام شود، نه صرفاً براساس قیمت یا جریان نامی درج‌شده روی محصول.
چگونه با استفاده از کلید هوایی زیمنس مصرف انرژی را بهینه کنیم؟
برای دستیابی به نتایج واقعی، باید قابلیت‌های کلید هوایی را در یک برنامه جامع مدیریت انرژی به کار گرفت. صرف نصب یک کلید باکیفیت، تضمین‌کننده کاهش مصرف برق نیست؛ بلکه نحوه انتخاب، تنظیم، نگهداری و استفاده از اطلاعات آن تعیین می‌کند که چه میزان بهبود در عملکرد شبکه حاصل شود.
۱. تنظیم اصولی پارامترهای حفاظتی
تنظیم واحد تریپ باید با جریان طراحی‌شده، مشخصات کابل‌ها، ظرفیت تجهیزات و محاسبات اتصال کوتاه هماهنگ باشد. تنظیم نامناسب می‌تواند باعث قطع ناخواسته برق یا کاهش سطح حفاظت شود. تنظیمات صحیح از آسیب تجهیزات و توقف‌های پرهزینه جلوگیری می‌کند و به حفظ پایداری شبکه کمک خواهد کرد.
۲. پایش مستمر بار الکتریکی
بررسی جریان مصرفی در ساعات مختلف شبانه‌روز، امکان شناسایی بارهای غیرضروری و دوره‌های اوج مصرف را فراهم می‌کند. اگر کلید هوایی و تجهیزات جانبی آن قابلیت اندازه‌گیری و انتقال اطلاعات داشته باشند، می‌توان داده‌ها را برای تحلیل روند مصرف به کار گرفت.
برای مثال، اگر مشخص شود چند دستگاه پرمصرف در یک بازه زمانی مشخص به‌صورت هم‌زمان فعالیت می‌کنند، ممکن است بتوان با تغییر برنامه تولید، بخشی از بار را به ساعات دیگر منتقل کرد. البته این اقدام باید با نیازهای تولید و محدودیت‌های فنی تجهیزات هماهنگ باشد.
۳. بررسی دوره‌ای اتصالات و کنتاکت‌ها
اتصالات شل، خوردگی، آلودگی یا فرسایش کنتاکت‌ها می‌توانند مقاومت الکتریکی موضعی و گرمایش را افزایش دهند. بازرسی دوره‌ای، بررسی نشانه‌های داغ‌شدن و انجام سرویس طبق دستورالعمل سازنده، از اقدامات مهم برای جلوگیری از تلفات اضافی و خرابی است.
هرگونه بررسی داخلی یا تعمیر کلید باید با رعایت الزامات ایمنی، قطع و ایزوله‌کردن برق و توسط نیروی متخصص انجام شود.
۴. هماهنگ‌سازی حفاظت کلید با سایر تجهیزات
کلید هوایی معمولاً در بخش اصلی شبکه قرار دارد و با کلیدهای پایین‌دست همکاری می‌کند. اگر هماهنگی حفاظتی به‌درستی انجام شود، هنگام وقوع خطا در یک بخش، احتمال قطع برق کل مجموعه کاهش می‌یابد.
این موضوع به‌ویژه در خطوط تولید پیوسته اهمیت دارد؛ زیرا قطع گسترده برق می‌تواند علاوه بر اتلاف انرژی، باعث توقف دستگاه‌ها، ضایعات مواد اولیه و افزایش هزینه راه‌اندازی مجدد شود.
۵. استفاده از سیستم مدیریت انرژی
در مجموعه‌های بزرگ، ترکیب کلید هوایی مناسب با تجهیزات اندازه‌گیری و نرم‌افزار مدیریت انرژی می‌تواند دید دقیق‌تری از وضعیت شبکه ایجاد کند. با بررسی داده‌های مصرف، می‌توان اقدامات اصلاحی را اولویت‌بندی کرد و اثر آن‌ها را در طول زمان سنجید.
مزایای بهینه‌سازی مصرف انرژی توسط کلید هوایی زیمنس
بهینه سازی مصرف انرژی توسط کلید هوایی زیمنس می‌تواند از مسیرهای مختلفی به بهبود عملکرد شبکه کمک کند. مهم‌ترین مزایا عبارت‌اند از:
- افزایش ایمنی شبکه برق: عملکرد حفاظتی مناسب، احتمال گسترش آسیب ناشی از اضافه‌بار و اتصال کوتاه را کاهش می‌دهد.
- کاهش هزینه‌های تعمیر و نگهداری: جلوگیری از آسیب تجهیزات و تشخیص به‌موقع مشکلات، هزینه تعمیرات اضطراری را کاهش می‌دهد.
- افزایش پایداری خطوط تولید: هماهنگی مناسب حفاظت‌ها می‌تواند از قطع غیرضروری بخش‌های سالم شبکه جلوگیری کند.
- بهبود مدیریت مصرف برق: در مدل‌های دارای امکانات اندازه‌گیری مناسب، اطلاعات الکتریکی برای شناسایی بارهای پرمصرف و تحلیل الگوی مصرف قابل استفاده است.
- افزایش طول عمر تجهیزات: جلوگیری از شرایط کاری نامناسب و رسیدگی به وضعیت اتصالات، می‌تواند به افزایش عمر مفید بخش‌های مختلف شبکه کمک کند.
- کاهش هزینه‌های ناشی از توقف تولید: عملکرد حفاظتی مطمئن‌تر و نگهداری اصولی، احتمال وقوع برخی خرابی‌های پرهزینه را کاهش می‌دهد.
- البته میزان بهره‌مندی از هر یک از این مزایا به مدل کلید، شرایط شبکه، کیفیت نصب، برنامه نگهداری و نحوه بهره‌برداری وابسته است.
مقایسه کلید هوایی معمولی با کلید هوایی دارای قابلیت‌های پیشرفته
تفاوت اصلی در این مقایسه، لزوماً برند سازنده نیست؛ بلکه سطح امکانات حفاظتی، اندازه‌گیری و ارتباطی تجهیز اهمیت دارد.
| ویژگی | کلید با امکانات پایه | کلید مجهز به قابلیت‌های پیشرفته |
|---|---|---|
| حفاظت اضافه‌بار و اتصال کوتاه | متناسب با طراحی کلید | متناسب با طراحی و واحد حفاظتی |
| تنظیمات حفاظتی | وابسته به نوع کلید | ممکن است گسترده‌تر و دقیق‌تر باشد |
| اندازه‌گیری پارامترهای الکتریکی | ممکن است محدود باشد | در مدل‌های پشتیبانی‌شده گسترده‌تر است |
| انتقال داده به سامانه مانیتورینگ | وابسته به تجهیزات جانبی | با وجود رابط و تجهیزات سازگار امکان‌پذیر است |
| تحلیل روند مصرف | نیازمند ابزارهای تکمیلی | با اتصال به سامانه مناسب ساده‌تر می‌شود |
| هزینه اولیه | معمولاً وابسته به سطح امکانات | ممکن است بیشتر باشد |
| کاربرد مناسب | شبکه‌هایی با نیازهای ساده‌تر | شبکه‌های حساس و نیازمند پایش دقیق‌تر |
این جدول یک مقایسه کلی است و مشخصات واقعی باید از دیتاشیت مدل موردنظر استخراج شود. هر کلید هوایی پیشرفته الزاماً تمام قابلیت‌های اندازه‌گیری یا ارتباطی را ندارد.
تفاوت کاهش مصرف انرژی و کاهش هزینه برق
یکی از نکات مهم در ارزیابی عملکرد تجهیزات حفاظتی، تفکیک کاهش مصرف واقعی انرژی از کاهش هزینه‌های عملیاتی است. کاهش مصرف انرژی زمانی اتفاق می‌افتد که میزان برق مصرفی برای انجام یک فعالیت مشخص کمتر شود. برای نمونه، بهینه‌سازی عملکرد موتورهای الکتریکی یا کاهش تلفات کابل‌ها می‌تواند انرژی مصرفی را کاهش دهد.
در مقابل، کاهش هزینه‌های عملیاتی ممکن است ناشی از جلوگیری از خرابی، کاهش توقف تولید، کمترشدن تعمیرات یا افزایش عمر تجهیزات باشد؛ حتی اگر مصرف برق برحسب کیلووات‌ساعت تغییر محسوسی نکند.
کلید هوایی زیمنس بیشتر از طریق حفاظت، افزایش قابلیت اطمینان و فراهم‌کردن امکانات پایش در این فرایند نقش دارد. بنابراین، برای محاسبه بازده اقتصادی آن باید علاوه بر انرژی مصرفی، هزینه خرابی‌ها، توقف تولید و نگهداری نیز در نظر گرفته شوند.
اشتباهات رایج در استفاده از کلید هوایی برای مدیریت انرژی
برخی تصورهای نادرست ممکن است مانع دستیابی به نتایج مطلوب شوند. شناخت این موارد برای طراحی یک برنامه اصولی ضروری است.
- انتظار کاهش چشمگیر مصرف برق فقط با تعویض کلید: کلید هوایی وسیله‌ای برای حفاظت و قطع‌و‌وصل مدار است و به‌تنهایی جایگزین تجهیزات کاهش‌دهنده مصرف انرژی نمی‌شود.
- تنظیم غیراصولی حفاظت‌ها: تغییر آستانه‌ها بدون محاسبات مهندسی می‌تواند ایمنی شبکه را کاهش دهد.
- نادیده‌گرفتن وضعیت اتصالات: کلید مناسب نیز در صورت نصب نامناسب یا وجود اتصالات معیوب، ممکن است با گرمایش و تلفات اضافی مواجه شود.
- خرید براساس قیمت به‌جای مشخصات فنی: ظرفیت قطع، جریان نامی، واحد تریپ و قابلیت‌های ارتباطی باید متناسب با نیاز واقعی انتخاب شوند.
- بی‌توجهی به اندازه‌گیری مصرف: بدون داده‌های معتبر، ارزیابی اثر اقدامات اصلاحی دشوار خواهد بود.
- نادیده‌گرفتن سایر منابع تلفات: کابل‌ها، ترانسفورماتورها، موتورهای الکتریکی و ضریب توان نیز باید در برنامه مدیریت انرژی بررسی شوند.
| برای برقرار هر گونه ارتباط و پرسش و پاسخ با کارشناسان مجموعه الکتروجم بر روی واتساپ کلیک فرمایید.
پرسش‌های متداول درباره بهینه سازی مصرف انرژی توسط کلید هوایی زیمنس
1. آیا کلید هوایی زیمنس مصرف برق کارخانه را مستقیماً کاهش می‌دهد؟
خیر، نه به‌صورت خودکار. وظیفه اصلی این کلید حفاظت و قطع‌و‌وصل مدار است. با این حال، عملکرد حفاظتی مناسب، جلوگیری از برخی خرابی‌ها و فراهم‌کردن اطلاعات الکتریکی در مدل‌های مجهز به امکانات مربوط، می‌تواند به مدیریت بهتر انرژی و کاهش هزینه‌های عملیاتی کمک کند.
2. آیا محفظه قوس الکتریکی باعث صرفه‌جویی در مصرف برق می‌شود؟
وظیفه اصلی محفظه قوس، کنترل و خاموش‌کردن قوس الکتریکی هنگام قطع مدار است. این بخش به کاهش آسیب کنتاکت‌ها و حفظ عملکرد مطمئن کلید کمک می‌کند؛ اما نباید آن را عامل اصلی کاهش مصرف عادی برق کارخانه دانست.
3. کدام قابلیت کلید هوایی زیمنس برای مدیریت انرژی مهم‌تر است؟
این موضوع به نیاز شبکه بستگی دارد. در بسیاری از کاربردها، تنظیمات حفاظتی مناسب، امکان اندازه‌گیری پارامترهای الکتریکی و قابلیت انتقال اطلاعات به سامانه مانیتورینگ اهمیت زیادی دارند. برای انتخاب دقیق، باید مشخصات مدل و واحد تریپ بررسی شود.
4. آیا تمام کلیدهای هوایی زیمنس قابلیت اندازه‌گیری انرژی دارند؟
خیر. قابلیت اندازه‌گیری به سری محصول، واحد حفاظتی و تجهیزات جانبی وابسته است. برای اطمینان از وجود قابلیت اندازه‌گیری توان یا انرژی، باید دیتاشیت و مستندات فنی همان مدل بررسی شوند.
5. آیا تعویض کلید هوایی قدیمی با مدل جدید همیشه باعث کاهش تلفات می‌شود؟
خیر. اگر کلید قدیمی سالم باشد و تلفات قابل‌توجهی ایجاد نکند، تعویض آن ممکن است صرفه‌جویی مستقیم اندکی داشته باشد. تصمیم‌گیری باید براساس وضعیت تجهیزات، نیازهای حفاظتی، امکانات موردنیاز و ارزیابی اقتصادی انجام شود.
6. چگونه می‌توان میزان تأثیر کلید هوایی زیمنس بر بهینه‌سازی انرژی را ارزیابی کرد؟
ابتدا باید وضعیت مصرف برق، جریان بار، دمای اتصالات و رخدادهای حفاظتی ثبت شود. سپس پس از اجرای اصلاحات، داده‌ها در شرایط کاری قابل‌مقایسه بررسی شوند. برای ارزیابی دقیق، تغییرات میزان تولید، ساعات کار، شرایط محیطی و سایر عوامل مؤثر بر مصرف نیز باید لحاظ شوند.
7. آیا کلید هوایی زیمنس برای تمام تابلوهای برق مناسب است؟
خیر. این کلیدها بیشتر برای مدارهای فشار ضعیف با جریان‌های بالا و کاربردهای متناسب با مشخصات طراحی آن‌ها استفاده می‌شوند. برای مدارهای کوچک‌تر ممکن است انواع دیگری از کلیدهای حفاظتی مناسب‌تر باشند. انتخاب نهایی به جریان نامی، ظرفیت قطع، ساختار تابلو و الزامات حفاظتی بستگی دارد.
جمع‌بندی: کلید هوایی زیمنس؛ بخشی از راهکار هوشمند مدیریت انرژی
بهینه سازی مصرف انرژی توسط کلید هوایی زیمنس موضوعی فراتر از انتخاب یک تجهیز حفاظتی است. این فرایند به انتخاب صحیح کلید، تنظیم اصولی واحد تریپ، نگهداری مناسب اتصالات، هماهنگی حفاظت‌ها و استفاده از امکانات اندازه‌گیری و مانیتورینگ وابسته است.
کلید هوایی زیمنس با فراهم‌کردن حفاظت مطمئن در برابر اضافه‌بار و اتصال کوتاه، کمک به پایداری شبکه و پشتیبانی از قابلیت‌های کنترلی در مدل‌های مناسب، می‌تواند نقش مؤثری در افزایش بهره‌وری سیستم‌های الکتریکی ایفا کند. همچنین، جلوگیری از خرابی تجهیزات و کاهش توقف‌های ناخواسته، زمینه کاهش هزینه‌های نگهداری و افزایش قابلیت اطمینان خطوط تولید را فراهم می‌سازد.
با این حال، نباید انتظار داشت که نصب کلید هوایی به‌تنهایی مصرف برق را به میزان مشخصی کاهش دهد. دستیابی به صرفه‌جویی واقعی مستلزم تحلیل شرایط شبکه و اجرای مجموعه‌ای از اقدامات مکمل، از جمله بهینه‌سازی عملکرد موتورهای الکتریکی، اصلاح ضریب توان در صورت نیاز، کاهش تلفات کابل‌ها و ترانسفورماتورها و مدیریت زمان‌بندی مصرف‌کنندگان است.
در نهایت، اگر هدف یک مجموعه صنعتی کاهش هزینه انرژی و افزایش بهره‌وری باشد، کلید هوایی زیمنس می‌تواند یکی از اجزای مهم راهکار باشد؛ به‌شرط آنکه متناسب با نیاز واقعی شبکه انتخاب و به‌درستی نصب، تنظیم و نگهداری شود.
