روش عیب یابی کلیدهای هوایی زیمنس
روش عیب یابی کلیدهای هوایی زیمنس را بشناسید؛ از بررسی مکانیزم، بوبین و مدار فرمان تا عیب‌یابی رله ETU، رفع تریپ ناخواسته و تست کنتاکت‌ها.
روش عیب یابی کلیدهای هوایی زیمنس
کلید هوایی زیمنس (Siemens ACB) یکی از تجهیزات مهم حفاظتی در تابلوهای برق صنعتی، مراکز توزیع انرژی، ساختمان‌های بزرگ و تأسیسات حساس است. این کلیدها با هدف حفاظت از مدارهای الکتریکی در برابر اضافه‌بار، اتصال کوتاه و سایر شرایط غیرعادی طراحی شده‌اند و در بسیاری از سیستم‌ها، نقش مهمی در جلوگیری از آسیب دیدن تجهیزات و حفظ تداوم تأمین برق ایفا می‌کنند. بااین‌حال، مانند هر تجهیز الکتریکی و مکانیکی دیگری، کلیدهای هوایی نیز ممکن است در طول زمان با مشکلاتی مانند قطع ناخواسته، وصل نشدن، اختلال در عملکرد بوبین‌ها، خطای رله حفاظتی یا افزایش دمای کنتاکت‌ها مواجه شوند.
آشنایی با روش عیب یابی کلیدهای هوایی زیمنس به تکنسین‌های برق و مسئولان نگهداری تأسیسات کمک می‌کند علت اصلی بروز این مشکلات را شناسایی کنند و از تعویض غیرضروری قطعات یا توقف طولانی‌مدت تجهیزات جلوگیری شود. نکته مهم این است که عیب‌یابی اصولی فقط به بررسی ظاهری کلید محدود نمی‌شود؛ بلکه باید وضعیت مکانیزم عملکرد، مدار فرمان، تغذیه کمکی، تنظیمات واحد حفاظتی و سلامت اتصالات نیز به‌صورت منظم بررسی شود.
در ادامه، مراحل اصلی عیب‌یابی انواع کلیدهای هوایی زیمنس را بررسی می‌کنیم و توضیح می‌دهیم که در مواجهه با هر علامت خرابی، چه عواملی باید مورد توجه قرار گیرند و چگونه می‌توان با رعایت الزامات ایمنی، مسیر مناسبی برای تشخیص مشکل انتخاب کرد.

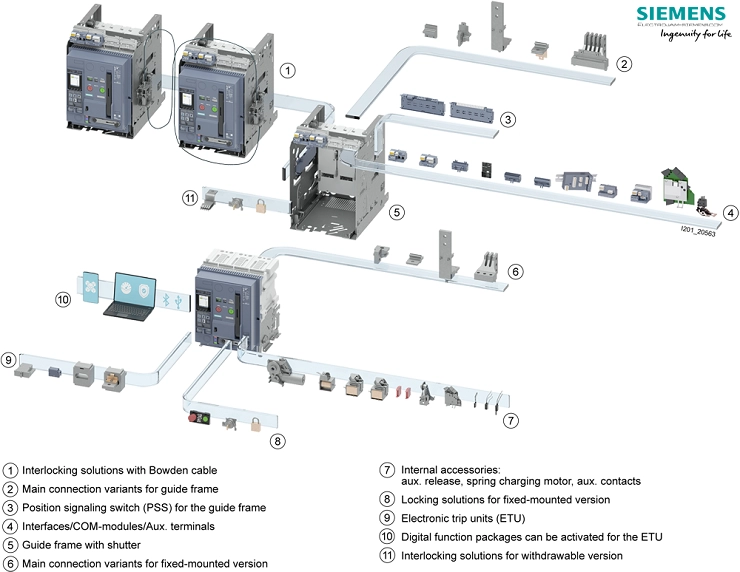

کلید هوایی زیمنس چیست و چرا عیب‌یابی آن اهمیت دارد؟
کلید هوایی یا ACB مخفف عبارت Air Circuit Breaker است. در این تجهیزات، هوا در فرایند خاموش کردن قوس الکتریکی ناشی از قطع جریان نقش دارد. کلیدهای هوایی معمولاً در بخش ورودی تابلوهای فشار ضعیف، تابلوهای اصلی توزیع برق و مدارهایی با جریان نامی بالا به کار می‌روند.
محصولات زیمنس در این گروه، بسته به سری و مدل، می‌توانند به واحدهای حفاظتی الکترونیکی، مکانیزم ذخیره انرژی، بوبین قطع، بوبین وصل، کنتاکت‌های کمکی و تجهیزات جانبی مختلف مجهز باشند. بنابراین، روش بررسی یک کلید ممکن است با توجه به مدل، نوع نصب، امکانات حفاظتی و مدار فرمان آن متفاوت باشد.
تفاوت عیب‌یابی با سرویس دوره‌ای کلید هوایی
سرویس دوره‌ای بیشتر بر اقداماتی مانند بازدید ظاهری، بررسی تمیزی، کنترل اتصالات مجاز و ارزیابی وضعیت عمومی تجهیز تمرکز دارد. در مقابل، عیب‌یابی زمانی انجام می‌شود که نشانه‌ای از عملکرد غیرعادی مشاهده شده باشد و لازم باشد علت اصلی آن مشخص شود.
برای مثال، اگر کلید هوایی زیمنس به‌صورت ناخواسته قطع شود، تمیزکاری به‌تنهایی مشکل را برطرف نمی‌کند. در چنین شرایطی باید مشخص شود که قطع کلید به دلیل اضافه‌جریان واقعی، تنظیم نامناسب رله حفاظتی، اختلال در مدار فرمان یا نقص یکی از اجزای کلید رخ داده است.
مهم‌ترین نشانه‌های خرابی کلید هوایی زیمنس
نشانه‌های زیر می‌توانند بیانگر وجود مشکل در کلید یا مدارهای مرتبط با آن باشند:
- قطع شدن کلید بدون علت ظاهری مشخص
- وصل نشدن کلید پس از فرمان وصل
- عمل نکردن فرمان قطع یا وصل از راه دور
- شارژ نشدن فنر ذخیره انرژی
- نمایش هشدار یا کد خطا روی واحد حفاظتی ETU
- افزایش دمای غیرعادی در ترمینال‌ها یا کنتاکت‌ها
- شنیده شدن صدای غیرمعمول از مکانیزم
- گیر کردن کلید کشویی در وضعیت حرکتی یا خارج نشدن آن از موقعیت مشخص
- تفاوت میان وضعیت مکانیکی کلید و سیگنال اعلام‌شده در سیستم کنترل
مشاهده هرکدام از این علائم به معنای خرابی قطعی خود کلید نیست. گاهی منشأ مشکل در مدار فرمان، تغذیه کمکی، سیم‌کشی، بار مصرفی یا تجهیزات جانبی قرار دارد. به همین دلیل، بررسی باید مرحله‌به‌مرحله انجام شود.
نکات ایمنی پیش از عیب‌یابی کلیدهای هوایی زیمنس
پیش از بررسی هرگونه نقص در کلید هوایی، رعایت الزامات ایمنی ضروری است. این تجهیزات ممکن است به مدارهایی با جریان اتصال کوتاه بالا متصل باشند و حتی در زمان قطع بودن کلید نیز بخش‌هایی از تابلو، مدارهای کمکی یا منابع تغذیه دیگر برق‌دار باقی بمانند.
بنابراین، انجام آزمون‌های داخلی، دسترسی به کنتاکت‌ها یا بررسی اجزای مکانیکی باید توسط افراد دارای صلاحیت و مطابق دستورالعمل سازنده انجام شود.
قطع انرژی و ایمن‌سازی مدار
پیش از شروع کار، مدار مربوطه باید طبق دستورالعمل ایمنی محل کار از منابع انرژی جدا و در برابر وصل مجدد ناخواسته ایمن شود. سپس با تجهیزات اندازه‌گیری مناسب و روش تأییدشده، نبود ولتاژ در نقاط مورد بررسی تأیید شود. در صورت وجود منابع تغذیه متعدد، مانند تغذیه کمکی، مدارهای کنترلی یا منابع پشتیبان، باید همه منابع مرتبط شناسایی شوند.
صرف قرار گرفتن کلید در وضعیت OFF برای اطمینان از بی‌برق بودن تمام بخش‌های قابل دسترسی کافی نیست.
استفاده از نقشه و دفترچه راهنمای مدل مربوطه
زیمنس مدل‌ها و نسل‌های مختلفی از کلیدهای هوایی تولید کرده است. آرایش ترمینال‌ها، ولتاژ نامی بوبین‌ها، روش تنظیم واحد حفاظتی و سازوکار اینترلاک‌ها ممکن است در مدل‌های مختلف متفاوت باشد. به همین دلیل، پیش از عیب‌یابی باید شماره مدل، مشخصات پلاک، نوع واحد حفاظتی و تجهیزات جانبی نصب‌شده مشخص شوند.
همچنین نباید اینترلاک‌های ایمنی را برای آزمایش سریع‌تر از مدار خارج کرد یا به‌صورت اجباری آزاد ساخت. اگر کلید به دلیل یک قفل ایمنی اجازه حرکت نمی‌دهد، ابتدا باید علت فعال شدن آن مشخص شود.
بررسی مکانیزم مکانیکی کلید هوایی زیمنس
یکی از نخستین مراحل عیب‌یابی، بررسی وضعیت مکانیزم مکانیکی کلید است. حتی اگر مدار فرمان و بوبین‌ها سالم باشند، وجود اختلال در فنر ذخیره انرژی، قفل‌های داخلی یا قطعات حرکتی می‌تواند مانع وصل یا قطع صحیح کلید شود.
بررسی فنر ذخیره انرژی
در بسیاری از کلیدهای هوایی زیمنس، انرژی لازم برای عملیات وصل از طریق مکانیزم فنری ذخیره می‌شود. این فنر ممکن است به‌صورت دستی یا با کمک موتور شارژ فنر آماده‌به‌کار شود؛ البته جزئیات عملکرد به مدل کلید بستگی دارد.
اگر فنر شارژ نشده باشد، کلید ممکن است فرمان وصل را اجرا نکند. در این وضعیت باید نشانگر وضعیت فنر، عملکرد موتور شارژ، تغذیه آن و تجهیزات کنترلی مرتبط مطابق راهنمای همان مدل بررسی شوند.
علل احتمالی شارژ نشدن فنر عبارت‌اند از:
- قطع بودن تغذیه موتور شارژ
- نامناسب بودن ولتاژ تغذیه کمکی
- اختلال در موتور یا مکانیزم شارژ
- فعال بودن یکی از اینترلاک‌ها
- خرابی کنتاکت‌های کنترلی یا اتصالات مدار فرمان
اگر موتور شارژ کار می‌کند اما فنر به وضعیت آماده نمی‌رسد، بررسی مکانیزم باید به تکنسین متخصص سپرده شود. دستکاری اجزای فنری بدون رعایت روش سازنده می‌تواند خطرناک باشد.
بررسی قفل‌ها و قطعات متحرک
قفل‌های مکانیکی برای جلوگیری از اجرای عملیات ناایمن یا نامعتبر طراحی شده‌اند. اگر یکی از این قفل‌ها در وضعیت فعال باقی بماند، کلید ممکن است با وجود دریافت فرمان، وصل نشود یا اجازه حرکت نداشته باشد.
در بررسی اولیه، وضعیت نشانگرها، شرایط مجاز عملکرد و وجود هرگونه مانع قابل مشاهده ارزیابی می‌شود. هرگونه صدای غیرمعمول، گیرکردن یا حرکت ناصاف باید جدی گرفته شود. استفاده از نیروی بیش از حد برای حرکت دادن دسته یا آزاد کردن مکانیزم، روش صحیح عیب‌یابی نیست.
بررسی کلیدهای کشویی زیمنس
در مدل‌های کشویی، کلید معمولاً در موقعیت‌هایی مانند سرویس، تست و جداسازی قرار می‌گیرد؛ نام‌گذاری و سازوکار دقیق این موقعیت‌ها به مدل بستگی دارد. اگر کلید در یک موقعیت متوقف شود، ممکن است اینترلاک‌ها، وضعیت مکانیزم حرکتی یا هم‌راستایی اجزا عامل محدودیت باشند.
در این شرایط، وضعیت موقعیت کلید باید با نشانگر مکانیکی و دستورالعمل سازنده تطبیق داده شود. برای نمونه، در برخی مدل‌های خانواده 3WT، سازوکار حرکت و اینترلاک‌ها ویژگی‌های مختص خود را دارند؛ بنابراین نباید دستورالعمل یک مدل را بدون بررسی به مدل دیگری تعمیم داد.
اگر حرکت کلید ناصاف است یا در مسیر جابه‌جایی گیر می‌کند، عملیات باید متوقف شود تا علت مشخص شود. روان‌کاری، تنظیم یا باز کردن قطعات نیز فقط در نقاط و با روش مجاز سازنده انجام می‌شود.
<WritingBlock id=”58322″ variant=”document”>## عیب‌یابی بوبین وصل و قطع در کلید هوایی زیمنس
بوبین‌های قطع و وصل از اجزای مهم مدار فرمان کلید هوایی هستند. این قطعات با دریافت فرمان الکتریکی، عملکرد مکانیزم کلید را کنترل می‌کنند. خرابی بوبین، نبود تغذیه مناسب یا اختلال در سیم‌کشی می‌تواند باعث شود کلید به فرمان اپراتور پاسخ ندهد.
برای عیب‌یابی این بخش، باید ابتدا نوع بوبین، ولتاژ نامی، وضعیت تغذیه و شرایط مجاز عملکرد آن مشخص شود. سپس مدار مربوطه مطابق نقشه سیم‌کشی بررسی شود.
چرا بوبین وصل کلید هوایی عمل نمی‌کند؟
اگر کلید هوایی زیمنس با وجود دریافت فرمان وصل نمی‌شود، بوبین وصل یکی از بخش‌هایی است که باید بررسی شود؛ البته پیش از آن باید از آماده‌بودن مکانیزم و آزاد بودن اینترلاک‌ها اطمینان حاصل کرد.
مهم‌ترین دلایل احتمالی عبارت‌اند از:
- قطع بودن ولتاژ تغذیه بوبین وصل
- استفاده از ولتاژی متفاوت با مقدار نامی بوبین
- قطع بودن سیم یا شل بودن اتصال در مدار فرمان
- خرابی کنتاکت فرمان یا رله واسط
- فعال بودن قفل الکتریکی یا مکانیکی
- شارژ نبودن فنر ذخیره انرژی
- آسیب دیدن سیم‌پیچ یا مجموعه بوبین
روش بررسی: ابتدا مشخصات بوبین را از روی پلاک یا مستندات سازنده استخراج کنید. سپس با رعایت ایمنی، وجود فرمان و وضعیت تغذیه در نقاط تعیین‌شده نقشه بررسی شود. اندازه‌گیری باید با ابزار مناسب و توسط فرد متخصص انجام گیرد.
اگر ولتاژ صحیح در شرایط فرمان وجود دارد، اما بوبین عمل نمی‌کند، احتمال خرابی خود بوبین یا محدودیت مکانیکی افزایش می‌یابد. در مقابل، اگر تغذیه به بوبین نمی‌رسد، باید مدار فرمان، کنتاکت‌های کنترلی و شرایط مجاز وصل بررسی شوند.
علت عمل نکردن بوبین قطع چیست؟
بوبین قطع یا شنت‌تریپ وظیفه دارد در صورت دریافت فرمان مناسب، مکانیزم قطع کلید را فعال کند. اگر این بوبین عمل نکند، ممکن است کلید با فرمان قطع از راه دور یا سیستم کنترل به وضعیت مورد انتظار نرود.
دلایل احتمالی این مشکل شامل موارد زیر است:
- نبود تغذیه مناسب در مدار بوبین قطع
- قطعی سیم‌کشی یا اشکال در اتصالات
- خرابی بوبین
- نقص در رله واسط یا کنتاکت فرمان
- اشتباه در شناسایی ترمینال‌ها یا اتصال مدار
- اشکال مکانیکی در سازوکار قطع
در این وضعیت، بررسی باید از مسیر مدار فرمان آغاز شود. اگر سیگنال قطع در سیستم کنترل صادر می‌شود، لازم است بررسی شود که آیا این فرمان واقعاً به ترمینال مربوطه می‌رسد یا خیر. مشاهده فرمان در نرم‌افزار کنترل به‌تنهایی اثبات نمی‌کند که ولتاژ مناسب به بوبین رسیده است.
همچنین نباید برای آزمایش، بوبین را به منبعی با ولتاژ نامشخص متصل کرد. چنین کاری می‌تواند موجب آسیب سیم‌پیچ یا ایجاد وضعیت خطرناک در کلید شود.
تفاوت عیب‌یابی بوبین در کلیدهای ثابت و کشویی
در کلیدهای ثابت و کشویی، نحوه دسترسی به تجهیزات جانبی و آرایش اتصالات می‌تواند متفاوت باشد. در مدل کشویی، کانکتورهای ثانویه و موقعیت کلید ممکن است بر امکان اجرای فرمان‌های کنترلی تأثیر بگذارند.
بنابراین، هنگام بررسی بوبین باید علاوه بر خود قطعه، وضعیت کانکتورهای کمکی، اتصالات مدار کنترل و شرایط مجاز عملکرد در موقعیت نصب کلید نیز بررسی شوند. هرگونه جداسازی کانکتور یا باز کردن مجموعه بوبین باید بر اساس دستورالعمل همان مدل انجام شود.
بررسی اینترلاک‌های مکانیکی و الکتریکی
اینترلاک‌ها برای جلوگیری از اجرای فرمان‌های ناسازگار و کاهش احتمال بروز حوادث طراحی شده‌اند. در کلیدهای هوایی، این سازوکارها می‌توانند از وصل شدن کلید در شرایط نامناسب، جابه‌جایی غیرمجاز کلید کشویی یا اجرای هم‌زمان فرمان‌های ناسازگار جلوگیری کنند.
در نتیجه، فعال بودن اینترلاک همیشه نشانه خرابی نیست؛ گاهی کلید دقیقاً مطابق طراحی ایمنی خود عمل می‌کند.
چگونه فعال بودن اینترلاک را تشخیص دهیم؟
برای تشخیص این وضعیت، ابتدا باید شرایط مجاز عملکرد کلید از روی دفترچه راهنمای سازنده مشخص شود. سپس نشانگرهای وضعیت، موقعیت کلید، وضعیت فنر و شرایط مدار فرمان با این الزامات مقایسه شوند.
برای مثال، اگر کلید کشویی در موقعیتی قرار داشته باشد که اجرای فرمان وصل در آن مجاز نیست، ممکن است مدار فرمان عمداً از صدور یا اجرای فرمان جلوگیری کند. در این شرایط، تلاش برای دور زدن اینترلاک راهکار مناسبی نیست.
علت آزاد نشدن اینترلاک چیست؟
دلایل متداول عبارت‌اند از:
- قرار نگرفتن کلید در موقعیت صحیح
- فعال بودن قفل ایمنی مرتبط با درب یا محفظه
- اختلال در مکانیزم حرکتی کلید کشویی
- تنظیم نبودن یا آسیب دیدن قطعات اینترلاک
- نصب نادرست تجهیزات جانبی
- وجود تناقض بین وضعیت واقعی کلید و سیگنال‌های کنترلی
اگر اینترلاک با وجود فراهم بودن شرایط مجاز آزاد نمی‌شود، بررسی تخصصی لازم است. در صورت مشاهده شکستگی، تغییر شکل یا آثار ضربه، باید از ادامه استفاده از کلید تا تعیین تکلیف فنی خودداری شود.
بررسی ولتاژ تغذیه و مدار فرمان کلید هوایی
مدار فرمان، ارتباط میان اپراتور، سیستم کنترل، تجهیزات حفاظتی و اجزای اجرایی کلید را برقرار می‌کند. در بسیاری از موارد، مشکل ظاهری کلید در واقع ناشی از اختلال در همین مدار است. به همین دلیل، بررسی تغذیه کمکی و سیم‌کشی باید یکی از مراحل اصلی روش عیب یابی کلیدهای هوایی زیمنس باشد.
بررسی تغذیه کمکی
بسته به نوع کلید و تجهیزات جانبی، تغذیه کمکی ممکن است برای بوبین‌ها، موتور شارژ فنر، رله‌های کنترلی یا واحدهای الکترونیکی استفاده شود. ولتاژ نامی و نوع تغذیه این بخش‌ها لزوماً یکسان نیست. برای شروع، مشخصات هر مصرف‌کننده از روی پلاک و نقشه سیم‌کشی استخراج می‌شود. سپس وضعیت منبع تغذیه، فیوزهای حفاظتی مدار فرمان، ترمینال‌ها و کانکتورهای مربوطه بررسی می‌شود.
اگر ولتاژ تغذیه در شرایط عادی مناسب است اما هنگام فرمان افت می‌کند، باید ظرفیت منبع، وضعیت اتصالات و احتمال وجود مقاومت اضافی در مسیر بررسی شود. البته مقدار قابل قبول ولتاژ و روش آزمون به مشخصات همان تجهیز بستگی دارد.
بررسی سیم‌کشی و کنتاکت‌های کمکی
کنتاکت‌های کمکی برای اعلام وضعیت کلید، ارسال سیگنال به سیستم کنترل و فراهم کردن شرایط لازم برای اجرای فرمان‌ها به کار می‌روند. خرابی یا سیم‌کشی نادرست آن‌ها ممکن است باعث ایجاد اختلاف بین وضعیت واقعی کلید و وضعیت نمایش‌داده‌شده در اتاق کنترل شود.
برای مثال، ممکن است کلید از نظر مکانیکی قطع شده باشد، اما سیستم مانیتورینگ همچنان وضعیت وصل را نشان دهد. در این حالت باید عملکرد کنتاکت‌های کمکی، اتصالات ترمینال‌ها و منطق مدار کنترل بررسی شوند.
موارد زیر در بازرسی مدار فرمان اهمیت دارند:
- بررسی نقشه سیم‌کشی و شماره ترمینال‌ها
- شناسایی فیوز یا منبع تغذیه معیوب
- بررسی اتصالات شل، آسیب‌دیده یا دچار خوردگی
- تطبیق فرمان صادرشده با سیگنال دریافت‌شده
- بررسی عملکرد رله‌های واسط و کنتاکت‌های کمکی
- ارزیابی آثار گرما یا تغییر رنگ در محل اتصالات
هرگونه اصلاح سیم‌کشی باید مطابق نقشه تأییدشده انجام شود. تغییر خودسرانه اتصالات می‌تواند باعث عملکرد نادرست حفاظت یا از کار افتادن مدارهای ایمنی شود.
عیب‌یابی رله الکترونیکی اضافه‌جریان ETU زیمنس
واحد حفاظتی الکترونیکی یا ETU (Electronic Trip Unit) وظیفه پایش جریان و صدور فرمان حفاظتی در شرایط تعریف‌شده را بر عهده دارد. در صورت تشخیص اضافه‌بار، اتصال کوتاه یا سایر شرایطی که در مدل مربوطه پشتیبانی می‌شوند، این واحد می‌تواند فرمان قطع کلید را صادر کند.
عملکرد صحیح ETU اهمیت زیادی دارد؛ زیرا تنظیم نامناسب آن ممکن است باعث قطع زودهنگام مدار شود و تنظیم نادرست در جهت مقابل نیز می‌تواند سطح حفاظت مورد انتظار را کاهش دهد.
علت تریپ ناخواسته در ETU چیست؟
قطع شدن کلید همیشه نشانه خرابی رله نیست. گاهی کلید به دلیل اضافه‌جریان واقعی یا شرایط غیرعادی شبکه، مطابق وظیفه حفاظتی خود عمل کرده است. بنابراین، نخستین اقدام باید تشخیص علت قطع باشد، نه ریست فوری واحد حفاظتی.
مهم‌ترین عوامل قابل بررسی عبارت‌اند از:
- افزایش واقعی جریان مصرف‌کننده
- اتصال کوتاه در مدار پایین‌دست
- تنظیم نامناسب آستانه یا تأخیر عملکرد حفاظت
- تفاوت بین جریان نامی تجهیز و شرایط واقعی بار
- وجود اختلال در مدار اندازه‌گیری جریان
- اشکال در سیم‌کشی، اتصالات یا اجزای مرتبط با حفاظت
پس از قطع کلید، اطلاعات ثبت‌شده در واحد حفاظتی، نشانگرهای خطا و سوابق سیستم کنترل باید بررسی شوند. اگر واحد حفاظتی علت مشخصی برای تریپ نمایش می‌دهد، همان اطلاعات نقطه شروع مناسبی برای ادامه عیب‌یابی است.
نکته مهم: ریست کردن ETU بدون مشخص شدن علت تریپ، مشکل اصلی را برطرف نمی‌کند. اگر اضافه‌بار یا اتصال کوتاه همچنان وجود داشته باشد، وصل مجدد می‌تواند خطر آسیب به تجهیزات و ایجاد شرایط ناایمن را افزایش دهد.
بررسی ETU600 و ETU45B
نام‌هایی مانند ETU600 و ETU45B به واحدهای حفاظتی متفاوتی اشاره دارند و نباید تنظیمات، روش ریست یا دستورالعمل آزمون یک مدل را بدون بررسی به مدل دیگر تعمیم داد.
در عیب‌یابی این واحدها باید ابتدا مدل دقیق، نسخه تجهیز، امکانات حفاظتی موجود و دستورالعمل سازنده مشخص شوند. سپس وضعیت نمایشگر، کدهای خطا، تنظیمات حفاظتی و شرایط عملکرد ثبت و بررسی می‌شود.
برای دریافت اطلاعات صحیح، استفاده از مستندات رسمی زیمنس متناسب با شماره محصول ضروری است. عنوان‌هایی مانند Siemens ETU600 Manual یا ETU45B Manual PDF می‌توانند برای جست‌وجوی مستندات مرتبط مفید باشند، اما باید از تطابق سند با مدل واقعی اطمینان حاصل کرد.
بررسی تنظیمات حفاظتی ETU
تنظیمات واحد حفاظتی باید با جریان نامی کلید، مشخصات کابل‌ها، ظرفیت تجهیزات پایین‌دست، جریان اتصال کوتاه قابل انتظار و طرح هماهنگی حفاظتی سیستم سازگار باشند. تغییر تنظیمات صرفاً برای جلوگیری از قطع شدن کلید، بدون بررسی محاسبات حفاظتی، اقدام مناسبی نیست.
اگر کلید به‌طور مکرر در شرایط بار عادی قطع می‌شود، باید جریان واقعی مدار با تنظیمات حفاظتی و منحنی‌های عملکرد مقایسه شود. در صورت مشاهده اختلاف، اصلاح تنظیمات باید توسط متخصص حفاظت و بر اساس محاسبات معتبر انجام شود.
همچنین اگر نشانه‌های خرابی داخلی واحد حفاظتی وجود دارد، انجام آزمون‌های تخصصی با تجهیزات مناسب و مطابق دستورالعمل سازنده ضرورت پیدا می‌کند. دستکاری یا تعویض ETU بدون بررسی سازگاری آن با کلید می‌تواند عملکرد حفاظتی مجموعه را مختل کند.
» مطالعه بیشتر
بررسی علت گرم شدن بیش از حد کلید هوایی زیمنس
افزایش دمای غیرعادی در کلید هوایی یکی از نشانه‌هایی است که نباید نادیده گرفته شود. گرم شدن بیش از حد می‌تواند ناشی از مقاومت بالای اتصالات، فرسودگی کنتاکت‌ها، عبور جریان زیاد، شرایط نامناسب نصب یا اختلال در سیستم تهویه تابلو باشد.
اگر این وضعیت به‌موقع شناسایی نشود، احتمال تخریب عایق‌ها، آسیب دیدن اتصالات و کاهش قابلیت اطمینان کلید افزایش پیدا می‌کند.
دلایل اصلی افزایش دمای کلید
مهم‌ترین عوامل ایجاد گرمای غیرعادی عبارت‌اند از:
- شل بودن اتصالات الکتریکی و ایجاد مقاومت اضافی
- اکسیدشدگی یا آلودگی در محل تماس مجاز
- فرسودگی یا آسیب‌دیدگی کنتاکت‌ها
- عبور جریان بیشتر از ظرفیت مجاز مجموعه
- توزیع نامتعادل جریان در مدارهای سه‌فاز
- تهویه نامناسب و افزایش دمای داخل تابلو
- نصب نادرست یا نامناسب بودن شرایط بهره‌برداری
برای تشخیص علت، باید شرایط بار، دمای محیط، وضعیت اتصالات و نقاط دارای افزایش دما بررسی شوند. در صورت امکان، تصویربرداری حرارتی از تجهیزات برق‌دار می‌تواند توسط فرد آموزش‌دیده و با رعایت الزامات ایمنی انجام شود.
اگر افزایش دما در یک اتصال مشخص متمرکز باشد، احتمال وجود مقاومت اضافی در همان نقطه مطرح می‌شود. بااین‌حال، تشخیص قطعی به بررسی فنی و مقایسه نتایج اندازه‌گیری نیاز دارد.
چگونه از داغ شدن مجدد کلید جلوگیری کنیم؟
پس از شناسایی و رفع علت، لازم است شرایط بهره‌برداری و کیفیت اتصالات بررسی شوند. بستن مجدد اتصالات باید با روش و گشتاور تعیین‌شده توسط سازنده انجام شود. استفاده از گشتاور نامناسب، حتی اگر با هدف محکم‌تر کردن اتصال باشد، ممکن است به ترمینال یا قطعه آسیب بزند.
همچنین باید اطمینان حاصل شود که جریان بار در محدوده مجاز قرار دارد و تهویه تابلو متناسب با شرایط طراحی است. اگر آثار سوختگی، تغییر شکل یا تخریب عایق مشاهده شود، صرفاً سفت کردن اتصال کافی نیست و ارزیابی تخصصی قطعات آسیب‌دیده ضرورت دارد.
تست مقاومت عایقی و مقاومت کنتاکت‌های کلید هوایی
آزمون‌های الکتریکی نقش مهمی در شناسایی مشکلاتی دارند که با بازدید ظاهری قابل تشخیص نیستند. تست مقاومت عایقی و اندازه‌گیری مقاومت کنتاکت‌ها از جمله آزمون‌هایی هستند که در برنامه نگهداری و بررسی وضعیت کلیدهای هوایی کاربرد دارند.
بااین‌حال، روش انجام این آزمون‌ها باید متناسب با مدل کلید، مشخصات تجهیزات الکترونیکی نصب‌شده و دستورالعمل سازنده انتخاب شود.
تست مقاومت عایقی چه کاربردی دارد؟
آزمون مقاومت عایقی برای ارزیابی وضعیت عایق‌بندی بخش‌های مشخص‌شده از مدار انجام می‌شود. کاهش غیرعادی مقاومت عایقی می‌تواند نشانه آلودگی، رطوبت، فرسودگی عایق یا آسیب‌دیدگی اجزای عایق باشد.
پیش از انجام آزمون، کلید و مدار موردنظر باید به‌طور کامل از منابع انرژی جدا و وضعیت ایمن آن تأیید شود. همچنین تجهیزات الکترونیکی حساس، واحد حفاظتی و متعلقات مرتبط باید مطابق دستورالعمل سازنده از اثرات احتمالی آزمون محافظت شوند.
انتخاب ولتاژ آزمون، نقاط اندازه‌گیری و معیار پذیرش به نوع تجهیز و مستندات فنی آن بستگی دارد. بنابراین، نمی‌توان یک مقدار ثابت را برای تمام کلیدهای هوایی زیمنس مناسب دانست.
اندازه‌گیری مقاومت کنتاکت‌ها
مقاومت کنتاکت‌ها یکی از شاخص‌های مهم در ارزیابی کیفیت مسیر عبور جریان است. افزایش غیرعادی این مقاومت می‌تواند باعث ایجاد تلفات و افزایش دمای موضعی شود. برای اندازه‌گیری دقیق، معمولاً از دستگاه میکرو‌اهم‌متر مناسب و روش آزمون توصیه‌شده توسط سازنده استفاده می‌شود. نتایج باید با مقادیر مرجع همان مدل یا با معیارهای معتبر سازنده مقایسه شوند.
مقاومت اندازه‌گیری‌شده ممکن است تحت تأثیر دما، شرایط تماس، وضعیت سطح کنتاکت‌ها و روش اندازه‌گیری قرار گیرد. به همین دلیل، نتیجه آزمون نباید بدون در نظر گرفتن شرایط انجام آن تفسیر شود.
توجه: باز کردن محفظه کنتاکت‌ها، تمیزکاری سطوح تماس یا تعویض اجزای داخلی باید فقط در صورت مجاز بودن در دستورالعمل سازنده و توسط متخصص انجام شود. استفاده از مواد ساینده یا روش‌های غیرمجاز ممکن است به سطوح تماس آسیب برساند.
جدول راهنمای عیب‌یابی کلیدهای هوایی زیمنس
جدول زیر یک راهنمای اولیه برای ارتباط دادن نشانه‌های خرابی با بخش‌های قابل بررسی ارائه می‌کند. موارد ذکرشده علت‌های احتمالی هستند و تشخیص نهایی به بررسی شرایط واقعی تجهیز نیاز دارد.
| نشانه مشاهده‌شده | علت احتمالی | اقدام پیشنهادی |
|---|---|---|
| کلید وصل نمی‌شود | شارژ نبودن فنر یا فعال بودن اینترلاک | بررسی نشانگر فنر و شرایط مجاز وصل |
| بوبین وصل عمل نمی‌کند | نبود تغذیه یا خرابی مدار فرمان | بررسی ولتاژ نامی، سیم‌کشی و بوبین |
| فرمان قطع اجرا نمی‌شود | اختلال در مدار بوبین قطع | بررسی مدار فرمان و سازوکار قطع |
| کلید ناخواسته تریپ می‌کند | اضافه‌جریان واقعی یا تنظیم نامناسب حفاظت | بررسی علت ثبت‌شده در ETU و جریان بار |
| موتور شارژ فنر کار نمی‌کند | اختلال در تغذیه یا موتور شارژ | بررسی منبع تغذیه و مدار کنترل |
| کلید کشویی حرکت نمی‌کند | فعال بودن اینترلاک یا مشکل مکانیکی | بررسی موقعیت کلید و دستورالعمل سازنده |
| کلید یا ترمینال بیش از حد گرم می‌شود | مقاومت اتصال بالا یا اضافه‌بار | ارزیابی حرارتی و بررسی اتصالات |
| نمایشگر ETU هشدار می‌دهد | وضعیت غیرعادی یا خطای حفاظتی | ثبت کد خطا و مراجعه به راهنمای همان مدل |
| وضعیت کلید در سیستم کنترل اشتباه است | خرابی کنتاکت کمکی یا سیم‌کشی | تطبیق وضعیت واقعی با مدار اعلام وضعیت |
| مقاومت عایقی پایین است | رطوبت، آلودگی یا آسیب عایق | بررسی تخصصی عایق‌ها و شرایط آزمون |
مراحل استاندارد عیب‌یابی کلید هوایی زیمنس به‌صورت گام‌به‌گام
برای جلوگیری از آزمون‌های پراکنده و تعویض غیرضروری قطعات، بهتر است عیب‌یابی با یک ترتیب مشخص انجام شود. این ترتیب باید با الزامات ایمنی و دستورالعمل اختصاصی مدل تطبیق داده شود.
گام اول: ثبت علائم و شرایط بروز خطا
ابتدا مشخص کنید مشکل دقیقاً چیست. آیا کلید هنگام وصل عمل نمی‌کند؟ آیا پس از مدتی کارکرد قطع می‌شود؟ آیا هشدار ETU نمایش داده شده است؟ ثبت زمان وقوع خطا، وضعیت بار و اطلاعات ثبت‌شده در سیستم کنترل به محدود کردن محدوده عیب کمک می‌کند.
گام دوم: بررسی مشخصات و مستندات کلید
شماره مدل، جریان نامی، نوع نصب، مشخصات بوبین‌ها و مدل واحد حفاظتی را مشخص کنید. سپس نقشه مدار فرمان و دفترچه راهنمای مرتبط را در اختیار داشته باشید. این مرحله از اشتباه در شناسایی ترمینال‌ها و اعمال دستورالعمل نامرتبط جلوگیری می‌کند.
گام سوم: بررسی مکانیزم و اینترلاک‌ها
وضعیت فنر ذخیره انرژی، نشانگرهای مکانیکی، موقعیت کلید کشویی و شرایط مجاز عملکرد را بررسی کنید. اگر گیرکردن، شکستگی یا صدای غیرمعمول مشاهده شد، از اعمال نیروی اضافی خودداری کنید.
گام چهارم: بررسی مدار فرمان و تغذیه کمکی
در چارچوب روش ایمن و با ابزار مناسب، تغذیه کمکی، فیوزها، اتصالات و مسیر فرمان بوبین‌ها بررسی شوند. در این مرحله باید مشخص شود که فرمان صادرشده به بخش اجرایی کلید می‌رسد یا در یکی از قسمت‌های مدار متوقف می‌شود.
گام پنجم: تحلیل عملکرد واحد حفاظتی
در صورت بروز تریپ، علت ثبت‌شده در ETU، جریان بار و تنظیمات حفاظتی بررسی شوند. پیش از هرگونه ریست یا وصل مجدد، باید مشخص شود که آیا علت اولیه قطع برطرف شده است یا خیر.
گام ششم: انجام آزمون‌های تخصصی
اگر مشکل همچنان باقی است، آزمون‌هایی مانند اندازه‌گیری مقاومت کنتاکت‌ها، ارزیابی مقاومت عایقی یا تست عملکردی تجهیزات حفاظتی ممکن است ضرورت پیدا کند. انتخاب آزمون و معیار قبولی باید مطابق مستندات سازنده باشد.
گام هفتم: رفع عیب و ثبت نتایج
پس از شناسایی علت، قطعه معیوب یا نقص مدار باید با روش تأییدشده اصلاح شود. سپس آزمون‌های لازم برای اطمینان از عملکرد صحیح و ایمن تجهیز انجام می‌شوند. نتایج اندازه‌گیری، قطعات تعویض‌شده و علت خرابی نیز باید در سوابق نگهداری ثبت شوند.
چه زمانی باید از تعمیرکار متخصص کلید هوایی زیمنس کمک گرفت؟
برخی مشکلات با بررسی مدار فرمان و کنترل وضعیت تجهیزات جانبی قابل شناسایی هستند؛ اما خرابی‌های داخلی مکانیزم، آسیب کنتاکت‌ها و اختلالات پیچیده واحد حفاظتی به دانش تخصصی و تجهیزات آزمون مناسب نیاز دارند.
در شرایط زیر، ارزیابی توسط متخصص ضروری است:
- مشاهده آثار سوختگی، ذوب‌شدگی یا تغییر شکل
- تکرار تریپ بدون علت مشخص
- عمل نکردن مطمئن فرمان قطع
- وجود صدای غیرعادی یا گیرکردن مکانیزم
- نمایش خطاهای داخلی واحد حفاظتی
- پایین بودن غیرعادی مقاومت عایقی
- افزایش دمای شدید در ترمینال‌ها یا کنتاکت‌ها
- نیاز به باز کردن مجموعه داخلی یا تعویض قطعات اصلی
همچنین اگر کلید در یک مدار حیاتی نصب شده است، برنامه‌ریزی برای توقف ایمن، تجهیزات جایگزین و جلوگیری از قطع ناخواسته فرایند باید پیش از تعمیر در نظر گرفته شود.
راهکارهای پیشگیری از خرابی کلیدهای هوایی زیمنس
اگرچه عیب‌یابی برای رفع مشکلات موجود ضروری است، نگهداری پیشگیرانه می‌تواند احتمال بروز بسیاری از خرابی‌ها را کاهش دهد. برنامه نگهداری باید با توجه به شرایط محیطی، میزان بار، تعداد دفعات عملکرد، سابقه خطاها و توصیه‌های سازنده تدوین شود.
بازرسی دوره‌ای و کنترل وضعیت ظاهری
بررسی وضعیت بدنه، نشانگرهای مکانیکی، اتصالات قابل بازدید و نشانه‌های آلودگی یا افزایش دما به تشخیص زودهنگام مشکلات کمک می‌کند. فاصله زمانی بازرسی باید بر اساس شرایط بهره‌برداری و دستورالعمل سازنده تعیین شود.
کنترل تنظیمات حفاظتی
تنظیمات ETU باید با مشخصات شبکه و طرح حفاظت هماهنگ باشند. پس از هرگونه تغییر در بار، کابل‌کشی یا تجهیزات پایین‌دست، لازم است بررسی شود که تنظیمات موجود همچنان مناسب هستند. هرگونه تغییر باید مستند و توسط فرد متخصص تأیید شود.
ثبت سوابق تعمیرات و آزمون‌ها
ثبت علت هر تریپ، نتایج اندازه‌گیری‌ها، وضعیت کنتاکت‌ها و قطعات تعویض‌شده، امکان مقایسه وضعیت کلید در طول زمان را فراهم می‌کند. این سوابق همچنین به تشخیص مشکلات تکرارشونده و برنامه‌ریزی تعمیرات کمک می‌کنند.
استفاده از قطعات سازگار و مستندات معتبر
در صورت نیاز به تعویض بوبین، واحد حفاظتی یا سایر متعلقات، باید سازگاری قطعه با مدل دقیق کلید تأیید شود. استفاده از قطعات نامتناسب ممکن است باعث اختلال در عملکرد یا کاهش سطح حفاظت شود.
| برای برقرار هر گونه ارتباط و پرسش و پاسخ با کارشناسان مجموعه الکتروجم بر روی واتساپ کلیک فرمایید.
جمع‌بندی
روش عیب یابی کلیدهای هوایی زیمنس مجموعه‌ای از بررسی‌های مکانیکی، الکتریکی و حفاظتی است که با هدف شناسایی علت واقعی اختلال و بازگرداندن کلید به شرایط عملکرد ایمن انجام می‌شود. مشکلاتی مانند وصل نشدن کلید، تریپ ناخواسته، عمل نکردن بوبین‌ها، فعال ماندن اینترلاک‌ها و گرم شدن بیش از حد کنتاکت‌ها، هرکدام می‌توانند دلایل متفاوتی داشته باشند؛ بنابراین، تعویض قطعه یا ریست کردن کلید بدون بررسی دقیق، راهکار مناسبی نیست.
بهترین رویکرد این است که ابتدا علائم خرابی و اطلاعات واحد حفاظتی ثبت شوند، سپس وضعیت مکانیزم، فنر ذخیره انرژی، اینترلاک‌ها، تغذیه کمکی و مدار فرمان بررسی شود. در ادامه، در صورت نیاز، آزمون‌های تخصصی مقاومت عایقی، مقاومت کنتاکت‌ها و عملکرد حفاظتی با تجهیزات مناسب انجام می‌شوند.
استفاده از دفترچه راهنمای رسمی و متناسب با مدل کلید، رعایت الزامات ایمنی و سپردن تعمیرات داخلی به افراد متخصص، از مهم‌ترین عوامل افزایش قابلیت اطمینان تجهیزات است. در نهایت، ترکیب عیب‌یابی اصولی با نگهداری پیشگیرانه و ثبت سوابق فنی، می‌تواند احتمال توقف ناخواسته سیستم و هزینه‌های تعمیرات را کاهش دهد.
سوالات متداول درباره روش عیب یابی کلیدهای هوایی زیمنس
۱. چرا کلید هوایی زیمنس وصل نمی‌شود؟
وصل نشدن کلید می‌تواند ناشی از شارژ نبودن فنر ذخیره انرژی، اختلال در بوبین وصل، قطع بودن تغذیه کمکی یا فعال بودن اینترلاک باشد. ابتدا باید شرایط مجاز وصل و وضعیت مکانیزم بررسی شوند و سپس مدار فرمان مطابق نقشه سازنده مورد ارزیابی قرار گیرد.
۲. علت تریپ ناخواسته کلید هوایی زیمنس چیست؟
اضافه‌بار واقعی، اتصال کوتاه، تنظیم نامناسب واحد حفاظتی ETU یا اختلال در بخش‌های مرتبط با اندازه‌گیری جریان از دلایل احتمالی هستند. برای تشخیص علت، باید اطلاعات ثبت‌شده در رله حفاظتی و شرایط واقعی بار بررسی شوند. ریست کردن کلید بدون مشخص شدن علت قطع توصیه نمی‌شود.
۳. چگونه بوبین وصل و قطع کلید هوایی زیمنس را بررسی کنیم؟
ابتدا مدل بوبین، ولتاژ نامی و نقشه سیم‌کشی مشخص می‌شود. سپس تغذیه، مسیر فرمان، اتصالات و عملکرد بوبین با روش مجاز سازنده بررسی می‌شوند. این عملیات باید توسط فرد متخصص و با رعایت الزامات ایمنی انجام شود.
۴. علت شارژ نشدن فنر کلید هوایی زیمنس چیست؟
قطع بودن تغذیه موتور شارژ، خرابی موتور، اشکال در مدار فرمان یا وجود مانع مکانیکی از دلایل احتمالی هستند. بررسی نشانگر فنر و تغذیه موتور، نقطه شروع مناسبی است. در صورت وجود گیر مکانیکی، نباید به مکانیزم نیرو وارد کرد.
۵. چگونه می‌توان خطای ETU600 یا ETU45B را برطرف کرد؟
ابتدا باید کد خطا، وضعیت نمایشگر و شرایط وقوع خطا ثبت شود. سپس راهنمای رسمی و متناسب با مدل واحد حفاظتی بررسی شود. روش ریست، تنظیمات و آزمون‌های قابل اجرا ممکن است بین مدل‌ها متفاوت باشد؛ بنابراین، نباید دستورالعمل یک واحد را بدون تأیید به واحد دیگر تعمیم داد.
۶. چرا کنتاکت‌های کلید هوایی زیمنس بیش از حد گرم می‌شوند؟
مقاومت بالای اتصالات، فرسودگی کنتاکت‌ها، اضافه‌بار و تهویه نامناسب تابلو از دلایل احتمالی هستند. بررسی حرارتی، کنترل جریان و اندازه‌گیری مقاومت کنتاکت‌ها می‌توانند به تشخیص علت کمک کنند. قطعات دارای آثار سوختگی یا آسیب جدی باید به‌صورت تخصصی ارزیابی شوند.
۷. تست مقاومت عایقی کلید هوایی چه زمانی لازم است؟
این آزمون در برنامه نگهداری یا هنگام مشاهده نشانه‌های احتمالی ضعف عایق، مانند آلودگی، رطوبت یا آسیب‌دیدگی، می‌تواند کاربرد داشته باشد. زمان انجام آزمون، ولتاژ تست و معیار پذیرش باید مطابق دستورالعمل سازنده و شرایط واقعی تجهیز تعیین شوند.
۸. آیا می‌توان کلید هوایی زیمنس را بدون دفترچه راهنما عیب‌یابی کرد؟
بررسی اولیه علائم ظاهری امکان‌پذیر است، اما برای آزمون‌های الکتریکی، بررسی مدار فرمان، تنظیم ETU و تعمیرات داخلی، دسترسی به مستندات معتبر بسیار مهم است. استفاده از دفترچه مدل صحیح از اشتباه در اتصال‌ها، تنظیمات و روش‌های آزمون جلوگیری می‌کند.
۹. هر چند وقت یک‌بار باید کلید هوایی زیمنس سرویس شود؟
فاصله سرویس به مدل کلید، شرایط محیطی، میزان بار، تعداد دفعات قطع و وصل و توصیه‌های سازنده بستگی دارد. نمی‌توان یک بازه زمانی ثابت را برای تمام مدل‌ها مناسب دانست. برنامه نگهداری باید بر اساس مستندات فنی و شرایط بهره‌برداری تنظیم شود.
۱۰. چه زمانی تعویض قطعه به‌جای تعمیر توصیه می‌شود؟
اگر قطعه دچار آسیب فیزیکی، سوختگی، خرابی داخلی یا فرسودگی خارج از محدوده مجاز شده باشد، تعویض آن ممکن است ضروری باشد. تصمیم نهایی باید بر اساس دستورالعمل سازنده، نتایج آزمون و امکان تأمین قطعه سازگار گرفته شود. در هر صورت، پس از تعمیر یا تعویض باید عملکرد کلید و مدارهای حفاظتی مرتبط بررسی شود.
