تفاوت کلید محافظ جان و کلید نشتی جریان

درک تفاوت کلید محافظ جان و کلید نشتی جریان به شما این قدرت را می‌دهد که سیستمی طراحی کنید که نه تنها از نظر فنی بی‌نقص باشد، بلکه بالاترین سطح ایمنی را برای کاربران فراهم آورد.

تفاوت کلید محافظ جان و کلید نشتی جریان

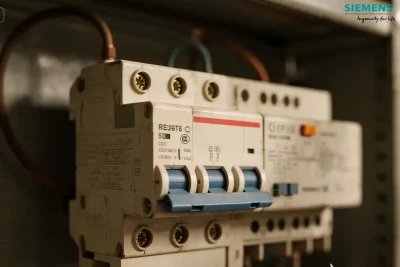

در دنیای مهندسی برق و اتوماسیون صنعتی، حفاظت از تجهیزات و جان انسان‌ها در برابر خطاهای الکتریکی اولویت شماره یک است. بسیاری از تکنسین‌ها و حتی مهندسان تازه‌کار ممکن است در پروژه‌های خود با این سوال مواجه شوند که تفاوت کلید محافظ جان و کلید نشتی جریان دقیقاً در کجاست؟ در واقع، هر دو تجهیز وظیفه دارند زمانی که جریانی از مدار خارج می‌شود و به جای بازگشت از سیم نول، از راه ناخواسته (مانند بدن انسان یا بدنه تجهیزات) به زمین می‌رسد، مدار را قطع کنند. اما تفاوت اصلی در استانداردهای طراحی و قابلیت‌های اضافی نهفته است که هر کدام را برای کاربرد خاصی بهینه می‌کند.

بیشتر ابزارهای حفاظتی در این دسته بر اساس قانون جریان کیرشهوف عمل می‌کنند. مجموع جریان‌های ورودی باید با مجموع جریان‌های خروجی برابر باشد. اگر اختلافی مشاهده شود، یعنی “نشتی” رخ داده است.

• حفاظت پایه: تشخیص نشت جریان کوچک که می‌تواند منجر به شوک الکتریکی شود.

• حفاظت ثانویه: جلوگیری از داغ شدن سیم‌کشی‌ها و بروز آتش‌سوزی‌های ناشی از تخلیه الکتریکی.

  درک تفاوت کلید محافظ جان و کلید نشتی جریان به شما کمک می‌کند تا بدانید کدام قطعه در تابلو برق‌های صنعتی زیمنس، به عنوان سد دفاعی نهایی عمل می‌کند.

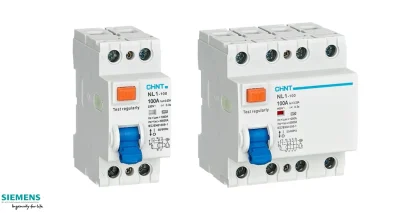

تفاوت کلید محافظ جان و کلید نشتی جریان در کاربرد

استفاده از این تجهیزات در محیط‌های حساس صنعتی مانند خطوط تولید که از درایوها و اینورترهای زیمنس بهره می‌برند، بسیار حیاتی است. در این محیط‌ها، کوچک‌ترین خطای اتصال زمین می‌تواند کل فرآیند تولید را متوقف کند یا به کنترلرهای گران‌قیمت آسیب بزند.

چرا در تابلو برق‌های زیمنس به هر دو نوع حفاظت نیاز داریم؟

وقتی درباره تفاوت کلید محافظ جان زیمنس و کلید نشتی جریان صحبت می‌کنیم، باید به سطح حساسیت آن‌ها توجه داشته باشیم.

• حفاظت از افراد: معمولاً کلیدهایی با حساسیت ۳۰ میلی‌آمپر به عنوان محافظ جان شناخته می‌شوند، چون این آستانه تحمل بدن انسان است.

• حفاظت از تجهیزات: کلیدهایی با حساسیت ۱۰۰ تا ۳۰۰ میلی‌آمپر برای جلوگیری از آتش‌سوزی و محافظت از عایق‌بندی دستگاه‌های سنگین به کار می‌روند که به آن‌ها کلید نشتی جریان گفته می‌شود.

  در پروژه‌های بزرگ اتوماسیون، استفاده از این قطعات به صورت سلسله‌مراتبی (Selective) باعث می‌شود که در صورت بروز خطا، فقط بخش کوچکی از مدار قطع شود و کل سیستم از کار نیفتد.

تفاوت کلید محافظ جان و کلید نشتی جریان در ویژگی‌های فنی

انتخاب قطعه صحیح نه تنها ایمنی را تضمین می‌کند، بلکه هزینه‌های نگهداری و خطاهای کاذب (Tripping) را به شدت کاهش می‌دهد. در بررسی تفاوت کلید محافظ جان و کلید نشتی جریان، باید به کلاس‌های مختلف این تجهیزات دقت کرد.

1) انواع کلاس‌های حفاظتی بر اساس نوع جریان خطا

• کلاس AC: فقط برای جریان‌های متناوب ساده (سینوسی) مناسب است.

• کلاس A: علاوه بر AC، جریان‌های DC پالسی را هم تشخیص می‌دهد که در خروجی یکسوکننده‌ها بسیار رایج است.

• کلاس B: پیشرفته‌ترین حالت که جریان‌های متناوب، مستقیم پالسی و حتی جریان‌های مستقیم صاف را شناسایی می‌کند؛ این مدل در ایستگاه‌های شارژ خودرو برقی و اتوماسیون‌های مدرن زیمنس کاربرد فراوانی دارد.

2) تجهیزات حفاظتی زیمنس؛ RCCB در برابر RCBO

در ادامه تحلیل تفاوت کلید محافظ جان و کلید نشتی جریان، باید به یک نکته ظریف مهندسی اشاره کنیم که اغلب در نقشه‌های الکتریکی نادیده گرفته می‌شود. در اصطلاحات تخصصی، آنچه ما به عنوان “محافظ جان” می‌شناسیم معمولاً همان RCCB (Residual Current Circuit Breaker) است.

این قطعه صرفاً به نشتی جریان حساس است و اگر جریان مصرفی مصرف‌کننده از حد مجاز فراتر رود (اضافه بار) یا اتصال کوتاه رخ دهد، این کلید هیچ واکنشی نشان نداده و ممکن است بسوزد. اما در طرف مقابل، کلیدهای ترکیبی یا RCBO که به عنوان نسل پیشرفته‌تر شناخته می‌شوند، در واقع هم کار محافظ جان را انجام می‌دهند و هم کار یک کلید مینیاتوری (MCB) را. بنابراین، وقتی از تفاوت کلید محافظ جان و کلید نشتی جریان صحبت می‌کنیم، در واقع داریم درباره سطح جامعیت حفاظت بحث می‌کنیم.

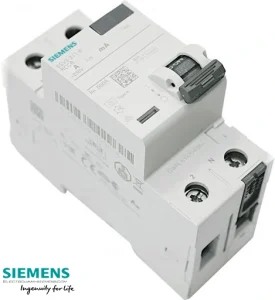

نکات مهم در هنگام خرید تجهیزات حفاظتی

انتخاب بین این دو قطعه فقط یک بحث مالی نیست، بلکه به استراتژی نگهداری سیستم شما بازمی‌گردد. درک تفاوت کلید محافظ جان و کلید نشتی جریان به شما کمک می‌کند تا هزینه‌های پنهان آینده را مدیریت کنید.

ملاحظات فنی در طراحی تابلو برق

• تشخیص نوع خطا: اگر از RCBO استفاده کنید و کلید بپرد، تشخیص اینکه خطا ناشی از “نشتی جریان” بوده یا “اضافه بار”، کمی دشوارتر است (مگر در مدل‌های مجهز به نشانگر مجزا). اما در ترکیب مینیاتوری و محافظ جان مجزا، قطع شدن هر کدام نشان‌دهنده نوع خاصی از خطا است.

• تداوم سرویس‌دهی: زیمنس توصیه می‌کند برای بارهای حساس، از کلیدهای با قابلیت تاخیر در قطع (Selective) استفاده کنید. این کار باعث می‌شود اگر در یک دستگاه کوچک نشتی رخ داد، فقط کلید همان بخش عمل کند و کلید اصلی کل کارخانه را خاموش نکند.

• شرایط محیطی: در محیط‌های صنعتی با نویز بالا (مانند نزدیکی به اینورترها)، حتماً باید از کلیدهای کلاس $A$ یا $B$ استفاده شود تا هارمونیک‌ها باعث قطع کاذب کلید نشوند.

بررسی خطاهای رایج در نصب و راه‌اندازی

گاهی اوقات حتی با خرید بهترین قطعه زیمنس، باز هم با پریدن‌های بی‌دلیل کلید مواجه می‌شوید. اینجاست که باز هم دانستن تفاوت کلید محافظ جان و کلید نشتی جریان و نحوه سیم‌کشی آن‌ها اهمیت می‌یابد.

• اختلاط نول‌ها: یکی از رایج‌ترین اشتباهات، مشترک کردن سیم نول خروجی از دو کلید محافظ جان متفاوت است. این کار باعث ایجاد اختلاف جریان مجازی و قطع شدن فوری هر دو کلید می‌شود.

• عدم تست دوره‌ای: تمام کلیدهای حفاظتی زیمنس دارای یک دکمه $Test$ هستند. زیمنس تاکید می‌کند که حداقل هر ۶ ماه یکبار این دکمه را فشار دهید تا از سلامت مکانیکی فنرها و مکانیزم قطع اطمینان حاصل کنید.

• نصب در جهت معکوس: ورودی و خروجی در کلیدهای زیمنس باید دقیقاً مطابق با دیاگرام روی بدنه باشد. جابجا بستن سیم‌های فاز و نول در برخی مدل‌ها باعث از کار افتادن مدار تست داخلی می‌شود.

یکپارچه‌سازی با اتوماسیون صنعتی و راهکارهای مانیتورینگ زیمنس

در گام نهایی برای درک کامل تفاوت کلید محافظ جان و کلید نشتی جریان، باید به سطح هوشمندسازی سیستم‌ها نگاهی بیندازیم. در صنایع مدرن، تنها قطع شدن مدار کافی نیست؛ بلکه مهندسان نیاز دارند بدانند «چرا» و «چه زمانی» نشتی رخ داده است.

تجهیزات حفاظتی زیمنس در رده‌های پیشرفته، امکان نصب کنتاکت‌های کمکی (Auxiliary Switches) و کنتاکت‌های خطا (Signal Contacts) را دارند. این تجهیزات جانبی به شما اجازه می‌دهند تا سیگنال قطع شدن کلید را مستقیماً به ورودی‌های دیجیتال PLC S7-1200 یا S7-1500 ارسال کنید. بدین ترتیب، اپراتور روی مانیتور HMI دقیقاً متوجه می‌شود که کدام بخش از خط تولید به دلیل خطای نشتی جریان متوقف شده است، که این خود یکی از وجوه تمایز سیستم‌های حرفه‌ای در مقابل سیم‌کشی‌های سنتی است.

استفاده از ماژول‌های تشخیص جریان باقی‌مانده (RCM)

در برخی از تابلو برق‌های حساس که امکان قطع ناگهانی برق وجود ندارد (مانند اتاق‌های سرور یا فرآیندهای شیمیایی مداوم)، به جای استفاده از کلید قطع‌کننده، از ماژول‌های مانیتورینگ جریان نشتی یا RCM (Residual Current Monitor) استفاده می‌شود.

• تفاوت عملکردی: در حالی که کلید محافظ جان (RCCB) بلافاصله مدار را قطع می‌کند، ماژول RCM فقط میزان نشتی را اندازه‌گیری کرده و در صورت عبور از حد مجاز، هشدار می‌دهد.

• کاربرد در نگهداری پیش‌بینانه: با مانیتور کردن روند افزایش نشتی جریان در طول زمان، تکنسین‌ها می‌توانند قبل از بروز خرابی کامل و سوختن الکتروموتورها، برای سرویس آن‌ها برنامه‌ریزی کنند.

سری‌های محبوب زیمنس در بازار ایران

برند زیمنس برای پوشش این نیازها، خانواده محصولات SENTRON را معرفی کرده است.

• سری 5SV: این سری از RCCBهای زیمنس به دلیل سرعت قطع بسیار بالا و دوام مکانیکی فوق‌العاده در تابلوهای توزیع برق ساختمان‌های تجاری و اداری استفاده می‌شوند.

• سری 5SU1: این‌ها در واقع RCBO‌های زیمنس هستند که در عرض‌های بسیار کم (Compact) طراحی شده‌اند تا در تابلوهای اتوماسیون که با کمبود فضا مواجه هستیم، هر دو نوع حفاظت جریان نشتی و اتصال کوتاه را در یک ماژول ارائه دهند.

چک‌لیست نهایی برای انتخاب هوشمندانه

برای اینکه بهترین بهره را از سیستم حفاظتی خود ببرید، این موارد را در هنگام طراحی و خرید نهایی لحاظ کنید:

• تطبیق با بار: اطمینان حاصل کنید که جریان نامی کلید محافظ جان (مثلاً ۴۰ آمپر) حتماً بزرگتر یا مساوی جریان کلید مینیاتوری بالادست خود باشد.

• توجه به قدرت قطع: در تابلوهای اصلی، قدرت قطع کلید (مثلاً ۱۰ کیلو آمپر) باید متناسب با سطح اتصال کوتاه شبکه انتخاب شود.

• اصالت کالا: با توجه به وجود نمونه‌های تقلبی در بازار، تجهیزات زیمنس را حتماً با ضمانت اصالت و از تامین‌کنندگان معتبر تهیه کنید. بررسی هولوگرام و شماره سریال روی بدنه دستگاه یکی از روش‌های تایید است.

• دمای کاری: تجهیزات زیمنس معمولاً تا دمای -۲۵ درجه سانتی‌گراد عملکرد دقیق دارند، اما در محیط‌های بسیار گرم تابلو، حتماً از فن‌های خنک‌کننده استفاده کنید تا عمر خازن‌های داخلی مدار تست کاهش نیابد.

جمع‌بندی

در نهایت، درک تفاوت کلید محافظ جان و کلید نشتی جریان به شما این قدرت را می‌دهد که سیستمی طراحی کنید که نه تنها از نظر فنی بی‌نقص باشد، بلکه بالاترین سطح ایمنی را برای کاربران فراهم آورد. برند زیمنس با دهه‌ها تجربه در حوزه فشار ضعیف، راهکارهایی ارائه می‌دهد که فراتر از یک قطع‌کننده ساده هستند؛ این تجهیزات در واقع نگهبانان هوشمند دارایی‌های فیزیکی و انسانی شما در محیط‌های صنعتی به شمار می‌روند.

فراموش نکنید که حفاظت الکتریکی یک هزینه نیست، بلکه یک بیمه‌نامه برای تداوم کسب‌وکار شماست. با انتخاب صحیح کلاس حفاظتی و رعایت استانداردهای نصب، می‌توانید با خیالی آسوده بر روی توسعه فرآیندهای اتوماسیون خود تمرکز کنید.

| برای برقرار هر گونه ارتباط و پرسش و پاسخ با کارشناسان مجموعه الکتروجم بر روی واتساپ کلیک فرمایید.

سوالات متداول کاربران در خرید و نصب تجهیزات حفاظتی

در این بخش به پرسش‌هایی پاسخ می‌دهیم که به شفاف‌تر شدن تفاوت کلید محافظ جان و کلید نشتی جریان در ذهن شما کمک می‌کند:

۱. آیا قیمت کلید محافظ جان زیمنس نسبت به برندهای دیگر توجیه‌پذیر است؟ بله؛ تجهیزات زیمنس به دلیل استفاده از آلیاژهای نقره در کنتاکت‌ها و دقت بسیار بالای هسته توروئیدی داخلی، نرخ خرابی بسیار پایینی دارند. در محیط‌های صنعتی که استهلاک بالا است، هزینه یک بار توقف ناخواسته خط تولید به مراتب بیشتر از تفاوت قیمت یک کلید اصلی با یک برند متفرقه خواهد بود.

۲. برای یک اینورتر زیمنس، کدام کلاس کلید نشتی جریان مناسب است؟ درایوهای فرکانس متغیر (VFD) به دلیل کلیدزنی سریع IGBT‌ها، جریان‌های نشتی با فرکانس بالا تولید می‌کنند. برای این تجهیزات، کلیدهای کلاس B یا B+ توصیه می‌شود. کلاس AC در این موارد دچار اشتباه شده و یا عمل نمی‌کند و یا به صورت کاذب دائم قطع می‌شود.

۳. تفاوت کلیدهای ۲ پل و ۴ پل در سیستم‌های سه فاز چیست؟ در سیستم‌های تک‌فاز از کلید ۲ پل (فاز و نول) و در سیستم‌های سه‌فاز از کلید ۴ پل استفاده می‌شود. نکته حیاتی این است که در کلیدهای ۴ پل زیمنس، حتماً باید سیم نول متصل باشد، زیرا مدار تست داخلی کلید برای عملکرد صحیح به ولتاژ بین فاز و نول نیاز دارد.
