تفاوت PLC و HMI در اتوماسیون صنعتی
در عصر صنعت و کارخانه‌های هوشمند، اتوماسیون صنعتی به یکی از مهم‌ترین ابزارهای افزایش بهره‌وری، کاهش خطاهای انسانی و بهبود کیفیت تولید تبدیل شده است. امروزه صنایع مختلف از جمله نفت و گاز، پتروشیمی، صنایع غذایی، خودروسازی، داروسازی و بسته‌بندی برای مدیریت فرآیندهای تولیدی خود به سیستم‌های کنترل پیشرفته متکی هستند.
در این میان، دو تجهیز کلیدی در اغلب پروژه‌های اتوماسیون صنعتی مورد استفاده قرار می‌گیرند: PLC و HMI. بسیاری از افراد، به‌ویژه دانشجویان، تکنسین‌ها و حتی برخی کارفرمایان، تصور می‌کنند که این دو تجهیز عملکرد مشابهی دارند یا می‌توان یکی را جایگزین دیگری کرد. در حالی که PLC و HMI هر کدام وظایف کاملاً متفاوتی بر عهده دارند و در کنار یکدیگر یک سیستم کنترل صنعتی کامل را تشکیل می‌دهند.
شناخت تفاوت PLC و HMI در اتوماسیون صنعتی نه تنها برای انتخاب تجهیزات مناسب اهمیت دارد، بلکه در طراحی، پیاده‌سازی و نگهداری سیستم‌های اتوماسیون نیز نقش بسیار مهمی ایفا می‌کند. در این مقاله به صورت جامع به بررسی عملکرد هر یک از این تجهیزات، مزایا، معایب، تفاوت‌ها، شباهت‌ها و کاربردهای آن‌ها خواهیم پرداخت.
PLC چیست و چه نقشی در اتوماسیون صنعتی دارد؟
PLC یا Programmable Logic Controller به معنای کنترل‌کننده منطقی برنامه‌پذیر است. این تجهیز در واقع مغز متفکر سیستم اتوماسیون صنعتی محسوب می‌شود و وظیفه دریافت اطلاعات از سنسورها، پردازش داده‌ها و ارسال فرمان به تجهیزات اجرایی را بر عهده دارد.
PLC برای کار در محیط‌های صنعتی طراحی شده است و در برابر شرایط سختی مانند لرزش، گردوغبار، رطوبت، نویز الکترومغناطیسی و دمای بالا مقاومت بالایی دارد.
نحوه عملکرد PLC
عملکرد PLC را می‌توان در سه مرحله اصلی خلاصه کرد:
- دریافت اطلاعات از ورودی‌ها
- پردازش اطلاعات بر اساس برنامه نوشته شده
- ارسال فرمان به خروجی‌ها
به عنوان مثال در یک خط تولید بطری، سنسور حضور بطری اطلاعات را به PLC ارسال می‌کند. PLC پس از پردازش داده‌ها دستور روشن شدن شیر پرکن را صادر می‌کند و پس از تکمیل فرآیند، فرمان توقف را ارسال می‌کند.
اجزای اصلی PLC
یک PLC معمولاً از بخش‌های زیر تشکیل شده است:
- CPU یا واحد پردازش مرکزی
- ماژول ورودی دیجیتال و آنالوگ
- ماژول خروجی دیجیتال و آنالوگ
- منبع تغذیه
- حافظه ذخیره برنامه
- پورت‌های ارتباطی
مزایای استفاده از PLC
- سرعت پردازش بسیار بالا
- قابلیت برنامه‌ریزی و تغییر فرآیندها
- کاهش سیم‌کشی‌های پیچیده
- افزایش دقت و قابلیت اطمینان
- امکان توسعه و ارتقاء سیستم
- مقاومت بالا در محیط‌های صنعتی
کاربردهای PLC در صنایع مختلف
PLC تقریباً در تمامی صنایع مدرن کاربرد دارد:
- خطوط تولید خودکار
- سیستم‌های بسته‌بندی
- ماشین‌آلات CNC
- صنایع نفت و گاز
- صنایع غذایی
- تصفیه‌خانه‌های آب و فاضلاب
- سیستم‌های HVAC
- خطوط مونتاژ خودرو
HMI چیست و چه کاربردی در صنعت دارد؟
HMI یا Human Machine Interface و به معنای رابط انسان و ماشین است. این تجهیز امکان ارتباط اپراتور با ماشین‌آلات و تجهیزات صنعتی را فراهم می‌کند.
در واقع اگر PLC مغز سیستم باشد، HMI نقش صفحه نمایش و ابزار ارتباطی میان انسان و سیستم کنترل را ایفا می‌کند.
HMI اطلاعات دریافتی از PLC را به شکل گرافیکی نمایش می‌دهد و به اپراتور اجازه می‌دهد وضعیت سیستم را مشاهده کرده و تنظیمات مورد نیاز را اعمال کند.
عملکرد HMI چگونه است؟
HMI داده‌های پردازش شده توسط PLC را دریافت می‌کند و به صورت گرافیکی روی صفحه نمایش نشان می‌دهد.
اپراتور می‌تواند از طریق HMI:
- وضعیت تجهیزات را مشاهده کند.
- پارامترهای عملیاتی را تغییر دهد.
- آلارم‌ها را بررسی کند.
- گزارش‌ها را مشاهده کند.
- فرآیندها را کنترل نماید.
برای مثال در یک کارخانه مواد غذایی، اپراتور می‌تواند از طریق HMI دمای مخزن، سرعت نوار نقاله و وضعیت موتورها را مشاهده و تنظیم کند.
اجزای اصلی HMI
یک سیستم HMI معمولاً شامل بخش‌های زیر است:
- صفحه نمایش لمسی
- پردازنده داخلی
- حافظه ذخیره داده
- پورت‌های ارتباطی
- نرم‌افزار طراحی رابط کاربری
مزایای استفاده از HMI
- سهولت کنترل فرآیندها
- نمایش گرافیکی اطلاعات
- کاهش خطاهای انسانی
- افزایش سرعت تصمیم‌گیری
- ثبت و ذخیره اطلاعات
- بهبود بهره‌وری اپراتورها
کاربردهای HMI در صنعت
HMI در طیف وسیعی از صنایع مورد استفاده قرار می‌گیرد:
- کارخانه‌های تولیدی
- خطوط مونتاژ
- صنایع شیمیایی
- نیروگاه‌ها
- صنایع غذایی
- صنایع دارویی
- صنایع بسته‌بندی
- صنایع پتروشیمی
بررسی کلی تفاوت PLC و HMI در اتوماسیون صنعتی
اگرچه PLC و HMI اغلب در کنار یکدیگر استفاده می‌شوند، اما از نظر وظایف و عملکرد تفاوت‌های اساسی دارند. PLC مسئول کنترل و اجرای فرآیندها است، در حالی که HMI وظیفه نمایش اطلاعات و ایجاد ارتباط میان اپراتور و سیستم را بر عهده دارد.
به بیان ساده:
- PLC تصمیم‌گیری می‌کند.
- HMI اطلاعات را نمایش می‌دهد.
بدون PLC، فرآیندهای صنعتی قابل کنترل نخواهند بود و بدون HMI نیز اپراتور دسترسی مناسبی به اطلاعات سیستم نخواهد داشت.
مقایسه PLC و HMI در اتوماسیون صنعتی
| معیار مقایسه | PLC | HMI |
|---|---|---|
| وظیفه اصلی | کنترل و پردازش | نمایش و مانیتورینگ |
| نقش در سیستم | مغز کنترل | رابط کاربری |
| برنامه‌نویسی | نیاز دارد | نیاز دارد |
| پردازش منطقی | دارد | ندارد |
| ارتباط با سنسورها | مستقیم | غیرمستقیم |
| ارتباط با اپراتور | محدود | کامل |
| کنترل تجهیزات | مستقیم | از طریق PLC |
| نمایش داده‌ها | محدود | پیشرفته |
| ثبت گزارش‌ها | محدود | گسترده |
| هزینه | معمولاً بیشتر | معمولاً کمتر |
یکی از مهم‌ترین نکاتی که هنگام طراحی سیستم‌های اتوماسیون باید در نظر گرفت، این است که PLC و HMI مکمل یکدیگر هستند و نه رقیب یکدیگر.
PLC بدون HMI می‌تواند فرآیند را کنترل کند اما مدیریت و مشاهده اطلاعات دشوار خواهد بود. از طرف دیگر HMI بدون PLC تقریباً هیچ کاربرد عملی در کنترل صنعتی نخواهد داشت زیرا توانایی اجرای منطق کنترلی را ندارد.
به همین دلیل در اغلب پروژه‌های صنعتی حرفه‌ای از هر دو تجهیز به صورت همزمان استفاده می‌شود تا علاوه بر کنترل دقیق فرآیندها، امکان نظارت و مدیریت آسان نیز فراهم شود.
تفاوت‌های فنی PLC و HMI که باید بدانید
درک تفاوت PLC و HMI در اتوماسیون صنعتی تنها به شناخت وظایف کلی این دو تجهیز محدود نمی‌شود. برای انتخاب صحیح تجهیزات در پروژه‌های صنعتی باید تفاوت‌های فنی، ساختاری و عملکردی آن‌ها را نیز به‌خوبی شناخت.
PLC یک کنترل‌کننده صنعتی است که با هدف اجرای منطق کنترلی طراحی شده است. این دستگاه می‌تواند در کسری از ثانیه هزاران ورودی را پردازش کرده و بر اساس برنامه تعریف‌شده، فرمان‌های لازم را صادر کند. در مقابل، HMI بیشتر بر روی نمایش اطلاعات، تعامل با کاربر و مانیتورینگ فرآیند تمرکز دارد.
از لحاظ سخت‌افزاری نیز PLC معمولاً دارای ماژول‌های ورودی و خروجی متعدد، پردازنده قدرتمند و قابلیت توسعه است؛ در حالی که HMI بیشتر شامل نمایشگر، حافظه و بخش‌های ارتباطی برای تبادل داده با PLC می‌شود.

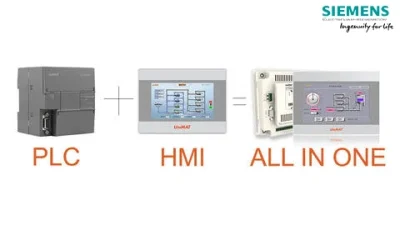

مقایسه PLC و HMI در اتوماسیون صنعتی
از دیدگاه مهندسی اتوماسیون، مهم‌ترین تفاوت‌های PLC و HMI عبارت‌اند از:
1. تفاوت در وظیفه اصلی
PLC مسئول کنترل فرآیند است و تصمیم‌گیری‌های منطقی را انجام می‌دهد. در مقابل HMI تنها اطلاعات را نمایش داده و امکان اعمال دستورات توسط اپراتور را فراهم می‌کند.
2. تفاوت در ساختار نرم‌افزاری
برنامه‌نویسی PLC معمولاً با زبان‌های استاندارد IEC 61131-3 انجام می‌شود که شامل:
- Ladder Diagram (LD)
- Function Block Diagram (FBD)
- Structured Text (ST)
- Instruction List (IL)
- Sequential Function Chart (SFC)
اما در HMI بیشتر از نرم‌افزارهای طراحی گرافیکی برای ساخت صفحات مانیتورینگ استفاده می‌شود.
3. تفاوت در سرعت پردازش
PLCها برای پردازش لحظه‌ای داده‌ها طراحی شده‌اند و سرعت بسیار بالایی دارند. اما HMI تنها اطلاعات را نمایش می‌دهد و نیاز چندانی به پردازش‌های پیچیده ندارد.
4. تفاوت در ارتباط با تجهیزات
PLC مستقیماً به تجهیزات زیر متصل می‌شود:
- سنسورها
- اینورترها
- سروو درایوها
- موتورهای الکتریکی
- شیرهای برقی
اما HMI معمولاً تنها به PLC یا شبکه کنترل متصل می‌شود.
5. تفاوت در شرایط محیطی
PLCها برای کار در محیط‌های بسیار سخت صنعتی طراحی شده‌اند. در حالی که HMIها نیز صنعتی هستند اما معمولاً حساسیت بیشتری نسبت به شرایط محیطی دارند.
چرا PLC و HMI مکمل یکدیگر هستند؟
در بسیاری از پروژه‌های صنعتی، استفاده از تنها PLC یا تنها HMI پاسخگوی نیازهای سیستم نیست. دلیل این موضوع آن است که هر یک از این تجهیزات بخشی از نیازهای سیستم کنترل را پوشش می‌دهند.
PLC وظیفه کنترل را بر عهده دارد و HMI امکان مشاهده و مدیریت این کنترل را فراهم می‌کند.
برای درک بهتر موضوع، فرض کنید یک کارخانه تولید مواد غذایی دارای چندین مخزن ذخیره، پمپ، هیتر و سنسور دما باشد.
در این سیستم:
- PLC دما را کنترل می‌کند.
- PLC پمپ‌ها را روشن و خاموش می‌کند.
- PLC آلارم‌ها را تشخیص می‌دهد.
- HMI دمای فعلی را نمایش می‌دهد.
- HMI امکان تغییر Set Point را فراهم می‌کند.
- HMI هشدارها را به اپراتور نشان می‌دهد.
به همین دلیل است که در اکثر پروژه‌های حرفه‌ای، PLC و HMI به صورت همزمان استفاده می‌شوند.

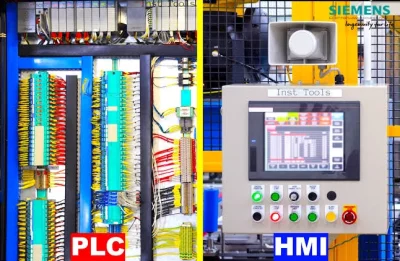

نحوه ارتباط PLC و HMI در سیستم‌های اتوماسیون
PLC و HMI برای تبادل اطلاعات از پروتکل‌های ارتباطی مختلف استفاده می‌کنند. این ارتباط باعث می‌شود داده‌های پردازش‌شده توسط PLC روی HMI نمایش داده شوند و دستورات اپراتور نیز از طریق HMI به PLC منتقل شوند.
برخی از رایج‌ترین پروتکل‌های ارتباطی عبارت‌اند از:
- Modbus RTU
- Modbus TCP/IP
- Profibus
- Profinet
- Ethernet/IP
- CANopen
- DeviceNet
- OPC UA
انتخاب پروتکل مناسب به عوامل مختلفی بستگی دارد:
- نوع تجهیزات
- حجم تبادل داده
- سرعت مورد نیاز
- بودجه پروژه
- ساختار شبکه صنعتی
مزایای استفاده همزمان از PLC و HMI
امروزه تقریباً تمامی خطوط تولید مدرن از ترکیب PLC و HMI استفاده می‌کنند. این ترکیب مزایای متعددی برای صنایع به همراه دارد.
- افزایش بهره‌وری : اپراتور می‌تواند بدون مراجعه مستقیم به تجهیزات، وضعیت فرآیند را مشاهده و کنترل کند.
- کاهش زمان توقف تولید : خطاها و هشدارها به سرعت روی HMI نمایش داده می‌شوند و زمان عیب‌یابی کاهش می‌یابد.
- بهبود کیفیت تولید : کنترل دقیق فرآیندها توسط PLC باعث ثبات کیفیت محصول می‌شود.
- کاهش خطاهای انسانی : نمایش گرافیکی اطلاعات احتمال اشتباه اپراتورها را کاهش می‌دهد.
- امکان ثبت اطلاعات : بسیاری از HMIهای پیشرفته قابلیت ذخیره اطلاعات تولید، آلارم‌ها و گزارش‌های عملکرد را دارند.
- مدیریت آسان تجهیزات : کاربران می‌توانند از طریق صفحات گرافیکی به سرعت تنظیمات مورد نیاز را اعمال کنند.
مزایا و معایب PLC
هر فناوری در کنار مزایای متعدد خود دارای محدودیت‌هایی نیز هست. شناخت این موارد به انتخاب صحیح تجهیزات کمک می‌کند.
مزایای PLC
- قابلیت برنامه‌ریزی مجدد
- سرعت پردازش بالا
- قابلیت اطمینان زیاد
- طول عمر بالا
- مقاومت در برابر شرایط سخت محیطی
- کاهش حجم سیم‌کشی
- قابلیت توسعه آسان
معایب PLC
- نیاز به دانش تخصصی برنامه‌نویسی
- هزینه اولیه نسبتاً بالا
- نیاز به نرم‌افزارهای اختصاصی
- وابستگی به برند سازنده
مزایا و معایب HMI
HMI نیز دارای مزایا و محدودیت‌های خاص خود است.
مزایای HMI
- رابط کاربری ساده
- نمایش گرافیکی اطلاعات
- مدیریت آسان سیستم
- کاهش خطاهای اپراتوری
- امکان ثبت و گزارش‌گیری
- افزایش سرعت تصمیم‌گیری
معایب HMI
- عدم توانایی در اجرای منطق کنترلی
- وابستگی کامل به PLC
- نیاز به طراحی صفحات مناسب
- هزینه در مدل‌های پیشرفته
نقش PLC و HMI در صنعت 4.0
صنعت 4.0 یا انقلاب صنعتی چهارم مفهومی است که بر هوشمندسازی کارخانه‌ها، اینترنت اشیا صنعتی (IIoT)، کلان داده‌ها و تحلیل لحظه‌ای اطلاعات تأکید دارد.
در چنین ساختاری PLC و HMI نقش کلیدی ایفا می‌کنند.
PLC به عنوان مرکز جمع‌آوری و پردازش داده‌ها عمل می‌کند و HMI بستری برای نمایش اطلاعات و تصمیم‌گیری سریع اپراتورها فراهم می‌سازد.
در کارخانه‌های هوشمند امروزی، HMIها اغلب قابلیت‌های پیشرفته‌ای مانند موارد زیر دارند:
- داشبوردهای مدیریتی
- تحلیل داده‌ها
- نمایش نمودارهای زنده
- دسترسی از راه دور
- اتصال به سیستم‌های SCADA
- اتصال به سیستم‌های MES و ERP
این قابلیت‌ها باعث می‌شوند تصمیم‌گیری مدیریتی با دقت بیشتری انجام شود.
برندهای مطرح PLC و HMI در بازار
امروزه شرکت‌های متعددی در زمینه تولید PLC و HMI فعالیت می‌کنند. انتخاب برند مناسب تأثیر مستقیمی بر عملکرد و پایداری سیستم دارد.
برخی از معروف‌ترین برندهای PLC عبارت‌اند از:
- Siemens
- Schneider Electric
- Mitsubishi Electric
- Omron
- Allen Bradley
- Delta
- Fatek
- LS Electric
برندهای مطرح HMI نیز شامل:
- Siemens SIMATIC HMI
- Weintek
- Delta HMI
- Schneider Magelis
- Proface
- Kinco
- Omron NB Series
- Mitsubishi GOT Series
هر یک از این برندها ویژگی‌ها، قابلیت‌ها و قیمت‌های متفاوتی دارند و انتخاب آن‌ها باید بر اساس نیاز پروژه انجام شود.
هنگام انتخاب PLC یا HMI به چه نکاتی توجه کنیم؟
انتخاب تجهیزات مناسب یکی از مهم‌ترین مراحل طراحی سیستم اتوماسیون است.
در انتخاب PLC باید به موارد زیر توجه کرد:
- تعداد ورودی و خروجی‌ها
- سرعت پردازش
- نوع پروتکل‌های ارتباطی
- قابلیت توسعه
- ظرفیت حافظه
- برند و خدمات پس از فروش
در انتخاب HMI نیز موارد زیر اهمیت دارند:
- اندازه صفحه نمایش
- رزولوشن تصویر
- تعداد پورت‌های ارتباطی
- قابلیت ذخیره‌سازی اطلاعات
- امکانات نرم‌افزاری
- قابلیت اتصال به شبکه
بی‌توجهی به این عوامل می‌تواند هزینه‌های اضافی و مشکلات عملیاتی در آینده ایجاد کند.
کاربرد PLC و HMI در صنایع مختلف
امروزه تقریباً هیچ صنعت پیشرفته‌ای را نمی‌توان یافت که از تجهیزات اتوماسیون صنعتی استفاده نکند. PLC و HMI به عنوان دو جزء اصلی سیستم‌های کنترل، نقش مهمی در افزایش بهره‌وری، کاهش هزینه‌ها و بهبود کیفیت محصولات ایفا می‌کنند. آشنایی با کاربرد این تجهیزات در صنایع مختلف، درک بهتری از اهمیت تفاوت PLC و HMI در اتوماسیون صنعتی به ما می‌دهد.
صنعت خودروسازی
خطوط تولید خودرو از پیچیده‌ترین فرآیندهای صنعتی محسوب می‌شوند. در این خطوط صدها سنسور، ربات صنعتی و موتور الکتریکی به صورت همزمان فعالیت می‌کنند.
در چنین محیطی:
- PLC وظیفه کنترل ربات‌ها و تجهیزات تولید را بر عهده دارد.
- HMI اطلاعات عملکرد تجهیزات را نمایش می‌دهد.
- اپراتور از طریق HMI می‌تواند وضعیت خط تولید را بررسی کند.
- خطاها و هشدارها در لحظه نمایش داده می‌شوند.
صنایع غذایی و نوشیدنی
در کارخانه‌های تولید مواد غذایی، رعایت استانداردهای بهداشتی و حفظ کیفیت محصول اهمیت بسیار زیادی دارد.
کاربرد PLC:
- کنترل دما
- کنترل فشار
- مدیریت خطوط بسته‌بندی
- کنترل میکسرها و پمپ‌ها
کاربرد HMI:
- نمایش وضعیت تجهیزات
- تنظیم پارامترهای تولید
- ثبت اطلاعات تولید
- نمایش آلارم‌ها
صنایع نفت، گاز و پتروشیمی
این صنایع نیازمند کنترل دقیق فرآیندها و نظارت دائمی هستند.
PLC در این صنایع وظیفه کنترل موارد زیر را بر عهده دارد:
- پمپ‌ها
- کمپرسورها
- شیرهای کنترلی
- تجهیزات فرآیندی
HMI نیز امکان مشاهده لحظه‌ای اطلاعات مهم را فراهم می‌کند:
- فشار
- دما
- سطح مخازن
- وضعیت تجهیزات
صنایع داروسازی
در صنعت دارو، کوچک‌ترین خطا می‌تواند منجر به تولید محصولات غیراستاندارد شود.
PLC باعث می‌شود:
- فرآیندها با دقت بالا کنترل شوند.
- شرایط محیطی ثابت باقی بماند.
- تجهیزات به صورت خودکار عمل کنند.
HMI نیز به اپراتورها کمک می‌کند تا فرآیندها را تحت نظارت کامل داشته باشند.
سیستم‌های تصفیه آب و فاضلاب
در تصفیه‌خانه‌ها، PLC مسئول کنترل پمپ‌ها، شیرها و تجهیزات اندازه‌گیری است و HMI اطلاعات حیاتی را به اپراتورها نمایش می‌دهد تا مدیریت سیستم با دقت بیشتری انجام شود.
اشتباهات رایج هنگام انتخاب PLC و HMI
بسیاری از پروژه‌های اتوماسیون به دلیل انتخاب نادرست تجهیزات با مشکلات مختلفی روبه‌رو می‌شوند. آشنایی با این اشتباهات می‌تواند از هزینه‌های اضافی جلوگیری کند.
- انتخاب PLC با ظرفیت کمتر از نیاز پروژه : گاهی برای کاهش هزینه اولیه، PLC با تعداد ورودی و خروجی محدود انتخاب می‌شود. در آینده و هنگام توسعه پروژه، این موضوع مشکلات متعددی ایجاد خواهد کرد.
- توجه نکردن به قابلیت توسعه : برخی پروژه‌ها در ابتدا کوچک هستند اما در آینده توسعه پیدا می‌کنند. انتخاب تجهیزی که قابلیت افزودن ماژول‌های جدید را نداشته باشد، باعث افزایش هزینه‌های آتی می‌شود.
- انتخاب HMI نامتناسب با حجم اطلاعات : اگر حجم زیادی از داده‌ها باید نمایش داده شود، استفاده از نمایشگرهای کوچک و ساده کارایی سیستم را کاهش می‌دهد.
- بی‌توجهی به پروتکل‌های ارتباطی : عدم سازگاری PLC و HMI از نظر پروتکل ارتباطی یکی از مشکلات رایج در پروژه‌های اتوماسیون صنعتی است.
- تمرکز صرف بر قیمت : برخی افراد تنها بر اساس قیمت تجهیزات تصمیم‌گیری می‌کنند. در حالی که کیفیت، پشتیبانی فنی، خدمات پس از فروش و قابلیت اطمینان اهمیت بسیار بیشتری دارند.
آینده PLC و HMI در اتوماسیون صنعتی
فناوری‌های اتوماسیون صنعتی به سرعت در حال پیشرفت هستند و PLC و HMI نیز از این روند مستثنی نیستند.
PLCهای هوشمندتر
نسل جدید PLCها قابلیت‌های پیشرفته‌تری ارائه می‌دهند:
- اتصال مستقیم به اینترنت
- پردازش داده‌های حجیم
- تحلیل اطلاعات
- ارتباط با سیستم‌های ابری
- پشتیبانی از هوش مصنوعی
HMIهای پیشرفته‌تر
در سال‌های اخیر HMIها از یک نمایشگر ساده فراتر رفته‌اند و امکاناتی مانند موارد زیر را ارائه می‌کنند:
- صفحات گرافیکی پیشرفته
- گزارش‌گیری هوشمند
- داشبوردهای مدیریتی
- دسترسی از راه دور
- مانیتورینگ مبتنی بر وب
ادغام با اینترنت اشیا صنعتی (IIoT)
یکی از مهم‌ترین روندهای آینده، اتصال PLC و HMI به زیرساخت‌های اینترنت اشیا صنعتی است. این قابلیت امکان جمع‌آوری، تحلیل و مدیریت داده‌ها را در مقیاس بسیار بزرگ فراهم می‌کند.
نقش هوش مصنوعی
در آینده نزدیک، سیستم‌های کنترل صنعتی می‌توانند با استفاده از الگوریتم‌های هوش مصنوعی، خرابی تجهیزات را پیش‌بینی کرده و اقدامات اصلاحی را پیش از وقوع خطا انجام دهند.
چرا شناخت تفاوت PLC و HMI در اتوماسیون صنعتی اهمیت دارد؟
شناخت دقیق تفاوت PLC و HMI در اتوماسیون صنعتی به مهندسان، تکنسین‌ها و مدیران پروژه کمک می‌کند تا تجهیزات مناسب‌تری انتخاب کنند.
مزایای این شناخت عبارت‌اند از:
- طراحی بهتر سیستم‌های کنترل
- کاهش هزینه‌های اجرایی
- افزایش بهره‌وری خطوط تولید
- جلوگیری از انتخاب اشتباه تجهیزات
- بهبود عملکرد اپراتورها
- افزایش قابلیت اطمینان سیستم
هرچه شناخت بیشتری از نقش واقعی PLC و HMI داشته باشیم، طراحی سیستم‌های اتوماسیون با کیفیت بالاتری انجام خواهد شد.
| برای برقرار هر گونه ارتباط و پرسش و پاسخ با کارشناسان مجموعه الکتروجم بر روی واتساپ کلیک فرمایید.
جمع‌بندی
PLC و HMI دو جزء جدایی‌ناپذیر در سیستم‌های اتوماسیون صنعتی مدرن هستند که هر یک وظایف کاملاً متفاوت اما مکمل یکدیگر را بر عهده دارند. PLC به عنوان مغز سیستم کنترل، داده‌های دریافتی از سنسورها را پردازش کرده و فرمان‌های لازم را به تجهیزات اجرایی ارسال می‌کند. در مقابل، HMI نقش رابط کاربری را ایفا کرده و امکان مشاهده، کنترل و مدیریت فرآیندها را برای اپراتورها فراهم می‌سازد.
مهم‌ترین تفاوت PLC و HMI در اتوماسیون صنعتی در نوع عملکرد آن‌هاست. PLC مسئول تصمیم‌گیری و اجرای منطق کنترلی است، در حالی که HMI وظیفه نمایش اطلاعات و تعامل با کاربر را بر عهده دارد. به همین دلیل هیچ‌یک جایگزین دیگری نیستند و در اغلب پروژه‌های حرفه‌ای به صورت همزمان مورد استفاده قرار می‌گیرند.
با پیشرفت فناوری و گسترش صنعت، نقش PLC و HMI بیش از گذشته اهمیت پیدا کرده است. امروزه این تجهیزات نه تنها در کنترل فرآیندها، بلکه در جمع‌آوری داده‌ها، تحلیل اطلاعات و هوشمندسازی کارخانه‌ها نیز نقش کلیدی دارند. بنابراین انتخاب صحیح PLC و HMI یکی از مهم‌ترین عوامل موفقیت هر پروژه اتوماسیون صنعتی محسوب می‌شود.
برای انتخاب و تأمین تجهیزات PLC و HMI متناسب با نیاز پروژه، می‌توانید از مشاوره تخصصی نمایندگی زیمنس استفاده کنید.
سوالات متداول
PLC چیست و چه وظیفه‌ای در اتوماسیون صنعتی دارد؟
PLC یا کنترل‌کننده منطقی برنامه‌پذیر، وظیفه دریافت اطلاعات از سنسورها، پردازش داده‌ها و ارسال فرمان به تجهیزات مختلف را بر عهده دارد. این تجهیز به عنوان مغز سیستم اتوماسیون صنعتی شناخته می‌شود.
HMI چیست؟
HMI مخفف Human Machine Interface است و به عنوان رابط میان انسان و ماشین عمل می‌کند. این تجهیز اطلاعات سیستم را نمایش داده و امکان کنترل فرآیندها را برای اپراتور فراهم می‌سازد.
مهم‌ترین تفاوت PLC و HMI در اتوماسیون صنعتی چیست؟
اصلی‌ترین تفاوت این دو تجهیز در عملکرد آن‌هاست. PLC وظیفه کنترل و پردازش اطلاعات را بر عهده دارد، در حالی که HMI برای نمایش اطلاعات و تعامل اپراتور با سیستم استفاده می‌شود.
آیا HMI بدون PLC کار می‌کند؟
در اکثر کاربردهای صنعتی، HMI برای عملکرد صحیح به PLC نیاز دارد. زیرا داده‌های مورد نیاز خود را از PLC دریافت می‌کند و به تنهایی قابلیت کنترل فرآیندها را ندارد.
آیا می‌توان PLC را بدون HMI استفاده کرد؟
بله. PLC می‌تواند بدون HMI نیز فرآیندهای صنعتی را کنترل کند. اما در این حالت مشاهده اطلاعات، تنظیم پارامترها و مدیریت سیستم دشوارتر خواهد بود.
چرا در پروژه‌های صنعتی از PLC و HMI به صورت همزمان استفاده می‌شود؟
زیرا PLC عملیات کنترلی را انجام می‌دهد و HMI امکان نظارت و مدیریت آسان سیستم را فراهم می‌کند. ترکیب این دو تجهیز باعث افزایش بهره‌وری و کاهش خطاهای انسانی می‌شود.
کدام برندهای PLC و HMI محبوب‌تر هستند؟
برندهایی مانند Siemens، Schneider Electric، Mitsubishi، Omron، Allen Bradley، Delta، Weintek و Proface از محبوب‌ترین تولیدکنندگان PLC و HMI در جهان محسوب می‌شوند.
هنگام انتخاب PLC و HMI باید به چه نکاتی توجه کرد؟
عواملی مانند تعداد ورودی و خروجی‌ها، سرعت پردازش، پروتکل‌های ارتباطی، قابلیت توسعه، اندازه نمایشگر، امکانات نرم‌افزاری و خدمات پس از فروش از مهم‌ترین معیارهای انتخاب این تجهیزات هستند.
PLC و HMI چه نقشی در صنعت 4.0 دارند؟
این تجهیزات به عنوان هسته اصلی سیستم‌های هوشمند صنعتی، وظیفه کنترل، جمع‌آوری داده‌ها، مانیتورینگ فرآیندها و اتصال به شبکه‌های صنعتی و اینترنت اشیا را بر عهده دارند.
آیا یادگیری PLC و HMI برای ورود به بازار کار مفید است؟
بله. با گسترش اتوماسیون صنعتی، تسلط بر PLC و HMI یکی از مهارت‌های بسیار ارزشمند و پرتقاضا در بازار کار مهندسی برق، ابزار دقیق و اتوماسیون صنعتی محسوب می‌شود.
