آموزش پلاک‌ خوانی کنتاکتور زیمنس

آموزش پلاک‌ خوانی کنتاکتور زیمنس به شما کمک می‌کند جریان، ولتاژ بوبین، توان، رده کاری و مشخصات فنی کنتاکتور را از روی کد و پلاک آن تشخیص دهید.

آموزش پلاک‌ خوانی کنتاکتور زیمنس

کنتاکتور یکی از مهم‌ترین تجهیزات مورد استفاده در مدارهای فرمان و قدرت است و وظیفه اصلی آن، قطع و وصل کردن مدارهای الکتریکی با استفاده از یک فرمان الکتریکی است. از کنتاکتورها در تابلوهای برق صنعتی، مدارهای راه‌اندازی موتور، سیستم‌های تهویه، پمپ‌ها، کمپرسورها، ماشین‌آلات صنعتی و بسیاری از تجهیزات الکتریکی استفاده می‌شود.

اما انتخاب کنتاکتور مناسب تنها با دانستن برند یا ظاهر آن امکان‌پذیر نیست. یک کنتاکتور ممکن است از نظر ظاهری شبیه مدل دیگری باشد، اما از نظر جریان نامی، ولتاژ بوبین، رده کاری، تعداد کنتاکت‌های کمکی و توان قابل پشتیبانی تفاوت داشته باشد.

به همین دلیل، پلاک‌ خوانی کنتاکتور زیمنس اهمیت بسیار زیادی دارد. روی بدنه کنتاکتورهای زیمنس اطلاعاتی درج شده است که می‌تواند مشخصات اصلی تجهیز را مشخص کند. علاوه بر اطلاعاتی که روی پلاک فنی نوشته می‌شود، شماره فنی یا Article Number / MLFB نیز نقش بسیار مهمی در شناسایی دقیق مدل دارد.

برای مثال، اگر روی یک کنتاکتور زیمنس عبارت زیر را مشاهده کنید:

3RT2026-1AP00

با خواندن صحیح این کد می‌توان فهمید که کنتاکتور مربوط به خانواده SIRIUS 3RT2 است و در این مدل مشخص، جریان کاری AC-3 برابر 25 آمپر، توان موتور در 400 ولت برابر 11 کیلووات، بوبین 230 ولت AC با فرکانس 50 هرتز، سه پل قدرت و یک کنتاکت کمکی باز و یک کنتاکت کمکی بسته وجود دارد. این مشخصات در کاتالوگ و دیتاشیت رسمی زیمنس نیز تأیید شده است.

بنابراین، اگر یک کنتاکتور زیمنس در اختیار دارید و می‌خواهید بدانید «چند آمپر است؟»، صرفاً نگاه کردن به ظاهر آن کافی نیست؛ باید کد فنی و اطلاعات پلاک را به‌درستی تفسیر کنید.

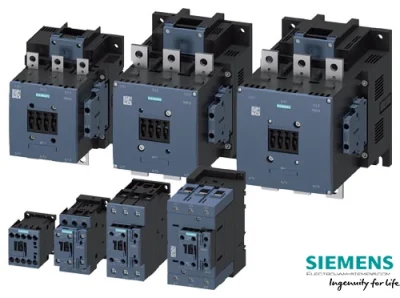

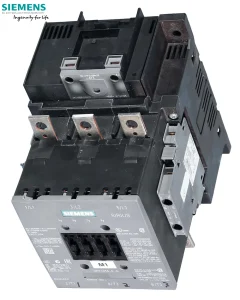

پلاک کنتاکتور زیمنس چیست و چه اطلاعاتی روی آن درج می‌شود؟

پلاک کنتاکتور در واقع شناسنامه فنی آن است. این اطلاعات ممکن است به شکل نوشته، علامت، جدول یا کد فنی روی بدنه تجهیز درج شده باشد.

بسته به مدل و نسل کنتاکتور، اطلاعات موجود روی آن می‌تواند شامل موارد زیر باشد:

• نام و برند سازنده
• سری محصول
• شماره فنی یا Article Number
• جریان نامی
• ولتاژ کاری
• ولتاژ عایقی
• رده کاری مانند AC-1، AC-3 و AC-4
• توان قابل استفاده برای موتور
• ولتاژ بوبین
• فرکانس بوبین
• تعداد کنتاکت‌های اصلی
• تعداد کنتاکت‌های کمکی NO و NC
• اندازه یا سایز کنتاکتور
• استانداردهای قابل استفاده
• اطلاعات مربوط به ترمینال‌ها
• علائم مربوط به مدار قدرت و فرمان

نکته مهم این است که همه این اطلاعات لزوماً در یک قسمت از بدنه یا با یک شکل یکسان درج نمی‌شوند. بخشی از مشخصات از روی پلاک خوانده می‌شود و بخشی دیگر از طریق شماره فنی محصول در کاتالوگ یا دیتاشیت قابل شناسایی است.

در محصولات SIRIUS زیمنس، شماره فنی اصطلاحاً Article Number نامیده می‌شود و برای شناسایی دقیق نسخه محصول اهمیت زیادی دارد.

تفاوت پلاک کنتاکتور با شماره فنی یا پارت نامبر چیست؟

یکی از اشتباهات رایج در پلاک‌ خوانی کنتاکتور زیمنس، یکی دانستن پلاک مشخصات با پارت نامبر است.

پلاک مشخصات مجموعه‌ای از اطلاعات فنی و علائم روی کنتاکتور است؛ اما Article Number یا MLFB یک کد شناسایی دقیق برای یک نسخه مشخص از محصول است.

برای مثال:

3RT2026-1AP00

یک شماره فنی برای یک مدل مشخص از کنتاکتور زیمنس است.

اما روی همان تجهیز ممکن است اطلاعات دیگری مانند:

AC-3

یا

25 A

یا

230 V AC

نیز مشاهده شود.

این اطلاعات در کنار هم کمک می‌کنند تا مدل موردنظر را به‌صورت دقیق شناسایی کنیم.

بنابراین اگر هدف شما خرید جایگزین، تعویض کنتاکتور، بررسی سازگاری یا انتخاب تجهیز برای یک موتور باشد، بهتر است شماره فنی کامل را یادداشت کنید و فقط به عدد آمپر روی بدنه اکتفا نکنید.

کنتاکتور زیمنس سری SIRIUS 3RT چیست؟

زیمنس خانواده SIRIUS را برای تجهیزات مختلف حوزه سوئیچینگ، حفاظت و کنترل موتور توسعه داده است. کنتاکتورهای سری 3RT از محصولات شناخته‌شده این خانواده هستند.

در سری 3RT، مدل‌های مختلفی وجود دارد که از نظر اندازه، توان، جریان، نوع اتصال، ولتاژ بوبین و کاربرد با یکدیگر متفاوت هستند.

یکی از خانواده‌های مهم این محصولات، 3RT2 است.

برای مثال:

3RT2026-1AP00

در خانواده کنتاکتورهای قدرت SIRIUS 3RT قرار می‌گیرد. کاتالوگ زیمنس برای این خانواده، ساختار شماره فنی را نیز توضیح می‌دهد؛ بنابراین برای پلاک‌ خوانی کنتاکتور زیمنس باید بین بخش‌های مختلف شماره فنی تمایز قائل شد.

نکته مهم این است که نباید تصور کرد تمام اعداد موجود در شماره فنی مستقیماً نشان‌دهنده آمپر هستند. برای مثال، در عبارت 3RT2026، عدد 26 به‌تنهایی به معنای «26 آمپر» نیست. این موضوع یکی از مهم‌ترین نکات در خواندن کد کنتاکتور زیمنس است.

روش خواندن کد کنتاکتور زیمنس

برای درک بهتر شماره فنی، ابتدا باید کد را به بخش‌های مختلف تقسیم کنیم.

نمونه:

3RT2026-1AP00

به‌صورت کلی می‌توان آن را چنین دید:

البته باید توجه داشت که این جدول یک راهنمای مفهومی برای فهم ساختار کد است و نباید هر رقم را بدون مراجعه به جدول انتخاب و سفارش زیمنس به‌صورت مستقل تفسیر کرد. خود زیمنس نیز اعلام می‌کند که Article Number Scheme برای درک منطق کلی شماره‌گذاری است و برای سفارش محصول باید از شماره‌های درج‌شده در جداول انتخاب و سفارش استفاده شود.

این نکته در هنگام خرید کنتاکتور اهمیت زیادی دارد؛ زیرا ممکن است تغییر یک یا چند کاراکتر در شماره فنی، مشخصات بوبین یا نوع اتصال را تغییر دهد.

3RT در کنتاکتور زیمنس به چه معناست؟

در ابتدای بسیاری از شماره‌های فنی این خانواده، عبارت 3RT دیده می‌شود.

در ساختار محصولات SIRIUS، این بخش به خانواده کنتاکتورهای مربوط می‌شود.

وقتی کدی مانند زیر مشاهده می‌کنیم:

3RT2026-1AP00

اولین چیزی که باید تشخیص دهیم، خانواده محصول است:

3RT2

بنابراین می‌دانیم با یک کنتاکتور از خانواده SIRIUS 3RT2 روبه‌رو هستیم.

این موضوع از نظر انتخاب قطعه جایگزین اهمیت دارد، زیرا کنتاکتورهای خانواده‌های مختلف ممکن است از نظر ابعاد، تجهیزات جانبی، لوازم کمکی، مشخصات الکتریکی و سیستم نصب تفاوت داشته باشند.

آیا عدد 26 در 3RT2026 یعنی کنتاکتور 26 آمپر است؟

خیر.

این یکی از مهم‌ترین نکات در آموزش پلاک‌ خوانی کنتاکتور زیمنس است.

ممکن است کاربر با دیدن:

3RT2026

تصور کند عدد 26 نشان‌دهنده جریان 26 آمپر است؛ اما این برداشت صحیح نیست.

طبق اطلاعات رسمی زیمنس، مدل 3RT2026-1AP00 دارای جریان کاری 25 آمپر در رده AC-3 و ولتاژ 400 ولت است. همچنین جریان AC-1 آن در شرایط مشخص به 40 آمپر می‌رسد.

بنابراین نمی‌توان شماره فنی را به‌صورت ساده و بدون جدول مرجع به «آمپر» تبدیل کرد.

به زبان ساده:

عدد موجود در پارت نامبر الزاماً برابر با جریان کنتاکتور نیست.

برای تشخیص آمپر باید مدل کامل را شناسایی کرده و سپس مشخصات فنی همان مدل را بررسی کرد.

کنتاکتور 3RT2026-1AP00 چند آمپر است؟

حالا به مثال اصلی مقاله می‌رسیم.

اگر کنتاکتور شما دارای شماره فنی:

3RT2026-1AP00

باشد، طبق اطلاعات رسمی زیمنس، مشخصات اصلی آن به شرح زیر است:

این اطلاعات توسط صفحه محصول زیمنس و دیتاشیت رسمی آن تأیید می‌شود.

بنابراین اگر کسی از شما بپرسد:

«کنتاکتور زیمنس 3RT2026-1AP00 چند آمپر است؟»

پاسخ صحیح این است که:

این مدل در رده AC-3 در ولتاژ 400 ولت، 25 آمپر است.

اما گفتن صرفاً «25 آمپر» بدون ذکر رده کاری می‌تواند گمراه‌کننده باشد؛ زیرا همین مدل در AC-1 مقدار متفاوتی دارد.

چرا یک کنتاکتور هم 25 آمپر و هم 40 آمپر دارد؟

این سؤال هنگام پلاک‌ خوانی کنتاکتور زیمنس بسیار مهم است.

ممکن است روی مشخصات یک کنتاکتور با دو مقدار مانند 25A و 40A مواجه شوید و تصور کنید یکی از آنها اشتباه است.

در واقع این دو عدد به رده‌های مختلف استفاده مربوط می‌شوند.

جریان AC-1

AC-1 بیشتر برای بارهایی با ماهیت نسبتاً مقاومتی یا بارهایی با شرایط سوئیچینگ سبک‌تر در نظر گرفته می‌شود.

برای مدل 3RT2026-1AP00، جریان AC-1 در 400 ولت و دمای محیط 40 درجه سانتی‌گراد 40 آمپر اعلام شده است.

جریان AC-3

AC-3 یکی از مهم‌ترین رده‌ها برای استفاده از کنتاکتور در راه‌اندازی و قطع موتورهای القایی است.

در مدل مورد بررسی، جریان AC-3 در 400 ولت 25 آمپر است.

به همین دلیل، اگر قصد دارید کنتاکتور را برای موتور انتخاب کنید، نباید صرفاً به عدد 40 آمپر AC-1 توجه کنید.

برای کاربرد موتوری، شرایط و رده کاری واقعی بار باید بررسی شود.

AC-3 در پلاک کنتاکتور چه مفهومی دارد؟

AC-3 یک رده کاربردی یا Utilization Category است که برای شرایط مشخص سوئیچینگ موتورهای الکتریکی استفاده می‌شود.

هنگام روشن کردن موتور، جریان راه‌اندازی می‌تواند به‌مراتب بیشتر از جریان عادی موتور باشد. علاوه بر این، هنگام قطع مدار موتور نیز شرایط الکتریکی متفاوتی نسبت به یک بار مقاومتی ساده ایجاد می‌شود.

به همین دلیل، یک کنتاکتور نمی‌تواند صرفاً بر اساس یک عدد آمپر انتخاب شود.

برای مثال، ممکن است دو تجهیز هر دو روی کاغذ دارای یک مقدار جریان باشند، اما برای کاربردهای متفاوت طراحی شده باشند.

در نتیجه هنگام پلاک‌ خوانی کنتاکتور زیمنس باید حداقل این موارد را در کنار یکدیگر بررسی کرد:

1. جریان کاری
2. ولتاژ مدار قدرت
3. رده کاری
4. توان موتور
5. ولتاژ بوبین
6. تعداد و نوع کنتاکت‌های کمکی

AC-1، AC-3 و AC-4 چه تفاوتی دارند؟

برای انتخاب صحیح کنتاکتور، آشنایی با این اصطلاحات ضروری است.

برای مثال در مدل 3RT2026-1AP00، زیمنس جریان AC-3 را در 400 ولت 25 آمپر و جریان AC-4 را در 400 ولت 15.5 آمپر اعلام کرده است.

این اختلاف نشان می‌دهد چرا پاسخ دادن به سؤال «این کنتاکتور چند آمپر است؟» بدون مشخص کردن نوع کاربرد، پاسخ کاملی نیست.

حرف و عددهای بعد از خط تیره در پارت نامبر چه اهمیتی دارند؟

در کد:

3RT2026-1AP00

بخش بعد از خط تیره نیز بسیار مهم است.

در ساختار شماره‌گذاری محصولات 3RT2، زیمنس برای مشخص کردن ویژگی‌هایی مانند نوع اتصال، سیستم تحریک یا مدار بوبین، ولتاژ بوبین و پیکربندی کنتاکت‌های کمکی از کاراکترهای مختلف استفاده می‌کند.

به همین دلیل، نمی‌توان گفت:

3RT2026

و

3RT2026-1AP00

کاملاً یک اطلاعات را ارائه می‌کنند.

شماره کامل، نسخه دقیق محصول را مشخص می‌کند.

برای نمونه، در کاتالوگ زیمنس برای خانواده 3RT202، مدل‌های دارای اتصال پیچی و فنری با شماره‌های متفاوت معرفی شده‌اند؛ بنابراین حتی نوع اتصال نیز می‌تواند در ساختار Article Number منعکس شود.

عدد 1 در 3RT2026-1AP00 چیست؟

در ساختار شماره‌گذاری سری 3RT2، زیمنس از کاراکترهایی برای مشخص کردن نوع اتصال الکتریکی استفاده می‌کند.

در این خانواده، رقم 1 در جایگاه مربوطه به نسخه دارای ترمینال‌های پیچی اشاره می‌کند. در مقابل، نسخه‌های دارای ترمینال فنری با کد متفاوتی مشخص می‌شوند.

در نتیجه در مدل:

3RT2026-1AP00

نوع اتصال این مدل Screw Terminal یا ترمینال پیچی است.

این ویژگی برای نصب و سیم‌کشی اهمیت دارد و در هنگام جایگزینی کنتاکتور باید مورد توجه قرار گیرد.

حرف P در کنتاکتور زیمنس 3RT2026-1AP00 چیست؟

یکی از بخش‌های مهم این کد:

P0

است.

در ساختار شماره‌گذاری محصولات 3RT2، کد P0 برای ولتاژ کنترلی 230 ولت AC با فرکانس 50 هرتز استفاده می‌شود. کاتالوگ زیمنس این کد را در جدول ولتاژهای بوبین مشخص کرده است.

بنابراین در مدل:

3RT2026-1AP00

بوبین کنتاکتور برای:

230V AC / 50Hz

طراحی شده است.

این موضوع اهمیت بسیار زیادی دارد، زیرا ممکن است دو کنتاکتور از نظر کنتاکت‌های قدرت کاملاً مشابه باشند، اما ولتاژ بوبین آنها متفاوت باشد.

برای مثال، نمی‌توان صرفاً به دلیل یکسان بودن جریان نامی، هر کنتاکتوری را جایگزین دیگری کرد.

چرا ولتاژ بوبین در پلاک‌ خوانی کنتاکتور اهمیت زیادی دارد؟

بوبین وظیفه تحریک مکانیزم داخلی کنتاکتور را بر عهده دارد.

وقتی ولتاژ مناسب به بوبین اعمال می‌شود، میدان مغناطیسی ایجاد شده و مکانیزم داخلی کنتاکتور باعث تغییر وضعیت کنتاکت‌ها می‌شود.

اگر ولتاژ بوبین با مدار فرمان مطابقت نداشته باشد، کنتاکتور ممکن است:

• اصلاً عمل نکند؛
• به‌درستی وصل نشود؛
• دچار لرزش شود؛
• بیش از حد گرم شود؛
• یا در شرایط نامناسب آسیب ببیند.

بنابراین هنگام بررسی کنتاکتور باید بین ولتاژ مدار قدرت و ولتاژ بوبین تفاوت قائل شد.

برای مثال در 3RT2026-1AP00:

400V مربوط به شرایط مدار قدرت و مشخصات موتور است، در حالی که 230V AC / 50Hz مشخصه بوبین کنترل است.

این دو ولتاژ را نباید با یکدیگر اشتباه گرفت.

جدول تبدیل کد کنتاکتور زیمنس به جریان و توان

یکی از کاربردی‌ترین بخش‌های پلاک‌ خوانی کنتاکتور زیمنس، تبدیل شماره مدل به مشخصات واقعی کنتاکتور است. برای نمونه، اگر بخش اصلی شماره فنی با یکی از مدل‌های 3RT2023 تا 3RT2028 شروع شود، می‌توان با مراجعه به جدول مشخصات سری 3RT2، جریان و توان مربوط به آن را پیدا کرد.

جدول زیر برای کاربردهای رایج موتورهای سه‌فاز در ولتاژ 400 ولت تهیه شده است:

این مقادیر مربوط به رده‌های AC-3 و AC-3e هستند و زیمنس برای این خانواده، مقادیر متفاوتی برای AC-1 و سایر شرایط کاری اعلام می‌کند.

بنابراین می‌توان یک قاعده کاربردی را در نظر گرفت:

3RT2023 → 9A
3RT2024 → 12A
3RT2025 → 17A
3RT2026 → 25A
3RT2027 → 32A
3RT2028 → 38A

البته این جدول برای شناسایی سریع مدل‌های پایه کاربرد دارد و برای خرید یا جایگزینی باید شماره فنی کامل، نوع بوبین، ترمینال و سایر پسوندها نیز بررسی شوند.

کنتاکتور 3RT2023 چند آمپر است؟

کنتاکتور 3RT2023 در رده AC-3 و ولتاژ 400 ولت، 9 آمپر است و برای موتورهایی با توان حدود 4 کیلووات در این شرایط استفاده می‌شود.

در نتیجه اگر روی کنتاکتور عبارت:

3RT2023

را مشاهده کردید، نباید عدد 23 را به‌عنوان آمپر در نظر بگیرید.

عدد صحیح جریان از جدول مشخصات این مدل به دست می‌آید:

3RT2023 = 9A در AC-3 / 400V

کنتاکتور 3RT2024 چند آمپر است؟

مدل 3RT2024 یکی دیگر از کنتاکتورهای سایز S0 زیمنس است.

مشخصات اصلی آن در شرایط AC-3 و 400 ولت عبارت است از:

• جریان: 12 آمپر
• توان موتور: 5.5 کیلووات
• سایز: S0

بنابراین اگر سؤال این باشد که «کنتاکتور زیمنس 3RT2024 چند آمپر است؟»، پاسخ مناسب 12 آمپر در AC-3 و 400 ولت است.

کنتاکتور 3RT2025 چند آمپر است؟

مدل 3RT2025 در رده AC-3 و ولتاژ 400 ولت دارای جریان کاری 17 آمپر است.

توان موتور متناظر آن در شرایط مشخص‌شده 7.5 کیلووات است.

بنابراین:

3RT2025 = 17A / 7.5kW در 400V AC-3

این مدل نیز در گروه سایز S0 قرار دارد.

کنتاکتور 3RT2026 چند آمپر است؟

مدل 3RT2026 همان نمونه‌ای است که در پارت اول بررسی کردیم.

در AC-3 و 400 ولت:

3RT2026 = 25A

و توان موتور متناظر:

11kW

است.

اگر شماره کامل تجهیز:

3RT2026-1AP00

باشد، مشخصات رسمی زیمنس شامل 25A، توان 11kW در 400V، سه پل، بوبین 230V AC/50Hz، کنتاکت کمکی 1NO+1NC، ترمینال پیچی و سایز S0 است.

پس برای کسی که می‌خواهد فقط بداند «3RT2026-1AP00 چند آمپر است؟»، پاسخ کوتاه:

25 آمپر در AC-3 و 400 ولت.

کنتاکتور 3RT2027 چند آمپر است؟

مدل 3RT2027 در شرایط AC-3 و 400 ولت دارای جریان نامی 32 آمپر است و برای موتورهایی تا حدود 15 کیلووات در همین شرایط استفاده می‌شود.

بنابراین:

3RT2027 = 32A / 15kW

کنتاکتور 3RT2028 چند آمپر است؟

مدل 3RT2028 در AC-3 و 400 ولت دارای جریان 38 آمپر است.

توان موتور متناظر در 400 ولت نیز 18.5 کیلووات اعلام شده است.

بنابراین:

3RT2028 = 38A / 18.5kW

تشخیص کنتاکت‌های NO و NC در کنتاکتور زیمنس

یکی دیگر از موارد مهم در پلاک‌ خوانی کنتاکتور زیمنس، تشخیص کنتاکت‌های کمکی است.

کنتاکت‌های کمکی معمولاً با دو عبارت زیر شناخته می‌شوند:

NO یا Normally Open

کنتاکت NO در حالت عادی باز است و با تحریک کنتاکتور بسته می‌شود.

این کنتاکت معمولاً در مدارهایی مانند:

• خودنگهدار کنتاکتور
• ارسال فرمان به PLC
• روشن کردن چراغ سیگنال
• اعلام وضعیت کنتاکتور

استفاده می‌شود.

NC یا Normally Closed

کنتاکت NC در حالت عادی بسته است و هنگام تحریک کنتاکتور باز می‌شود.

از این کنتاکت نیز می‌توان در مدارهای فرمان، اینترلاک، سیگنال‌دهی و کنترل وضعیت استفاده کرد.

برای نمونه، دیتاشیت 3RT2026-1AP00 وجود 1 کنتاکت NO و 1 کنتاکت NC را مشخص می‌کند.

شماره‌های 13-14 و 21-22 روی کنتاکتور چه معنایی دارند؟

در بسیاری از کنتاکتورها، شماره‌گذاری ترمینال‌ها نیز به تشخیص نوع کنتاکت کمک می‌کند.

به‌طور معمول:

13-14 → کنتاکت NO

و:

21-22 → کنتاکت NC

در حالت عادی، مسیر 13-14 باز است و با تحریک کنتاکتور بسته می‌شود.

در مقابل، 21-22 در حالت عادی بسته است و با تحریک کنتاکتور باز می‌شود.

البته در هنگام سیم‌کشی باید شماره‌گذاری درج‌شده روی همان تجهیز ملاک قرار گیرد و نباید صرفاً بر اساس یک الگوی عمومی اقدام کرد.

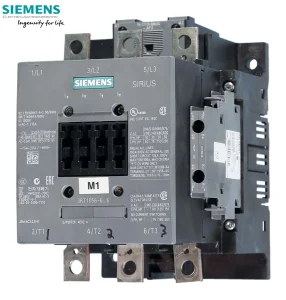

تفاوت کنتاکت قدرت و کنتاکت کمکی چیست؟

در پلاک‌ خوانی کنتاکتور زیمنس باید کنتاکت‌های اصلی و کمکی را از یکدیگر تشخیص داد.

کنتاکت‌های قدرت

کنتاکت‌های قدرت برای عبور جریان اصلی بار استفاده می‌شوند. در کنتاکتورهای سه‌پل معمولاً ترمینال‌هایی مانند:

L1 / T1

L2 / T2

L3 / T3

وجود دارند.

ورودی برق سه‌فاز به سمت ورودی و خروجی آن به سمت مصرف‌کننده، مانند موتور، متصل می‌شود.

کنتاکت‌های کمکی

کنتاکت‌های کمکی برای عبور جریان مدار فرمان طراحی شده‌اند و معمولاً جریان بسیار کمتری نسبت به کنتاکت‌های اصلی عبور می‌دهند.

به همین دلیل نباید یک کنتاکت کمکی را با کنتاکت قدرت اشتباه گرفت.

سایز S0 در کنتاکتور زیمنس یعنی چه؟

در محصولات SIRIUS، کنتاکتورها در سایزهای مختلف تولید می‌شوند.

در خانواده‌ای که مدل‌های 3RT2023 تا 3RT2028 قرار دارند، سایز تجهیز S0 است. جدول‌های فنی زیمنس نیز این مدل‌ها را در گروه S0 دسته‌بندی کرده‌اند.

سایز تنها به معنی جریان نیست؛ بلکه مجموعه‌ای از ویژگی‌های فیزیکی و مکانیکی تجهیز، از جمله ابعاد، قابلیت نصب و سازگاری با برخی تجهیزات جانبی را تحت تأثیر قرار می‌دهد.

بنابراین هنگام جایگزینی یک کنتاکتور، توجه به سایز نیز اهمیت دارد.

تفاوت 3RT20 و 3RT10 در چیست؟

در جست‌وجوی کنتاکتور زیمنس ممکن است با کدهای مختلفی مانند 3RT20 و 3RT10 مواجه شوید.

این دو را نباید صرفاً بر اساس شباهت ظاهری کد یکسان فرض کرد.

سری 3RT20 شامل کنتاکتورهای قدرت SIRIUS با اندازه‌های مختلف است و مدل‌های 3RT2023 تا 3RT2028 در بخش سایز S0 قرار می‌گیرند.

در مقابل، خانواده 3RT10 مدل‌هایی با ظرفیت‌های بسیار بالاتر نیز دارد. برای مثال در داده‌های فنی زیمنس، مدل‌های بزرگ‌تر 3RT10 برای توان‌های بالاتر موتور معرفی شده‌اند. بنابراین هنگام تعویض کنتاکتور نباید تنها به «آمپر» توجه کرد؛ بلکه خانواده محصول، ابعاد، نوع بوبین و لوازم جانبی نیز اهمیت دارند.

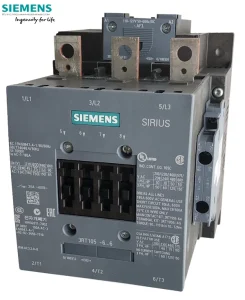

چگونه از روی کد کنتاکتور زیمنس، مدل مناسب را پیدا کنیم؟

اگر کنتاکتوری در اختیار دارید و می‌خواهید مشخصات آن را پیدا کنید، این مراحل را انجام دهید:

مرحله اول: شماره فنی کامل را پیدا کنید

به دنبال عبارتی مانند:

3RT2026-1AP00

روی بدنه بگردید.

اگر بخشی از کد ناخوانا است، تا حد امکان از روی پلاک یا برچسب آن را بازخوانی کنید.

مرحله دوم: بخش اصلی مدل را جدا کنید

در مثال بالا:

3RT2026

بخش اصلی مدل است.

مرحله سوم: جریان AC-3 را پیدا کنید

در جدول انتخاب محصول زیمنس، مدل 3RT2026 برابر با 25 آمپر در 400 ولت AC-3 است.

مرحله چهارم: پسوند را بررسی کنید

عبارت:

-1AP00

اطلاعات مربوط به پیکربندی دقیق محصول را تکمیل می‌کند.

این بخش می‌تواند روی نوع ترمینال، ولتاژ بوبین و سایر ویژگی‌های نسخه محصول اثر بگذارد.

مرحله پنجم: بوبین را بررسی کنید

در نمونه 3RT2026-1AP00، بوبین 230V AC / 50Hz است.

مرحله ششم: کنتاکت‌های کمکی را بررسی کنید

در همین مدل، یک NO و یک NC وجود دارد.

اشتباهات رایج در پلاک‌ خوانی کنتاکتور زیمنس

پلاک‌ خوانی در نگاه اول ساده به نظر می‌رسد، اما چند اشتباه رایج می‌تواند باعث انتخاب کنتاکتور نامناسب شود.

اشتباه اول؛ تصور اینکه عدد داخل مدل همان آمپر است

مثلاً:

3RT2026

به معنای 26 آمپر نیست.

این مدل در AC-3 و 400 ولت 25 آمپر است.

اشتباه دوم؛ استفاده از جریان AC-1 به جای AC-3

ممکن است برای یک مدل مقدار 40 آمپر مشاهده کنید و تصور کنید کنتاکتور 40 آمپر است؛ اما اگر تجهیز برای موتور استفاده می‌شود، باید شرایط AC-3 را بررسی کرد.

اشتباه سوم؛ بی‌توجهی به ولتاژ بوبین

کنتاکتور با بوبین 230 ولت را نمی‌توان صرفاً به دلیل یکسان بودن جریان قدرت، جایگزین مدلی با بوبین 24 ولت کرد.

اشتباه چهارم؛ ناقص خواندن پارت نامبر

خواندن 3RT2026 به‌جای شماره کامل مانند 3RT2026-1AP00 ممکن است اطلاعات لازم برای تشخیص نسخه دقیق را از بین ببرد.

اشتباه پنجم؛ انتخاب صرفاً بر اساس توان موتور

توان موتور مهم است، اما تنها معیار نیست.

ولتاژ، جریان، رده کاری، روش راه‌اندازی، فرکانس، شرایط محیطی و مشخصات بوبین نیز باید بررسی شوند.

برای انتخاب کنتاکتور موتور به چه مشخصاتی توجه کنیم؟

اگر هدف شما خرید یک کنتاکتور برای موتور است، پیشنهاد می‌شود حداقل موارد زیر بررسی شود:

در نتیجه اگر یک موتور مثلاً 11 کیلووات دارید، نمی‌توان صرفاً گفت «پس هر کنتاکتور 11 کیلوواتی مناسب است». باید جریان موتور و شرایط واقعی کار نیز بررسی شود.

آیا کنتاکتور 25 آمپر برای هر موتور 11 کیلووات مناسب است؟

خیر، نمی‌توان چنین نتیجه‌ای را بدون بررسی شرایط کاری گرفت.

در مدل 3RT2026-1AP00، زیمنس توان موتور 11 کیلووات در 400 ولت را در رده AC-3 اعلام کرده است.

اما در یک پروژه واقعی باید مواردی مانند جریان پلاک موتور، ولتاژ شبکه، روش راه‌اندازی، تعداد دفعات قطع و وصل، دمای محیط و شرایط بهره‌برداری بررسی شوند.

بنابراین عدد توان درج‌شده در کاتالوگ، جایگزین بررسی کامل شرایط موتور نیست.

یک روش سریع برای پلاک‌ خوانی کنتاکتور زیمنس

اگر بخواهیم تمام مطالب را به یک روش ساده تبدیل کنیم، برای هر کنتاکتور زیمنس این ترتیب را دنبال کنید:

1. برند را بررسی کنید.

زیمنس یا Siemens.

2. خانواده محصول را پیدا کنید.

برای نمونه:

3RT2

3. مدل اصلی را بخوانید.

مثلاً:

3RT2026

4. جدول جریان را بررسی کنید.

در این مثال:

25A / AC-3 / 400V

5. توان موتور را بررسی کنید.

برای مدل مذکور:

11kW / 400V

6. پسوند کامل را بخوانید.

مثلاً:

-1AP00

7. ولتاژ بوبین را مشخص کنید.

در مثال ما:

230V AC / 50Hz

8. کنتاکت‌های کمکی را بررسی کنید.

1NO + 1NC

9. نوع ترمینال را بررسی کنید.

در مدل نمونه، ترمینال‌ها پیچی هستند.

10. قبل از خرید یا تعویض، شماره فنی کامل را تطبیق دهید.

این مرحله بسیار مهم است.

جدول خلاصه پلاک‌ خوانی کنتاکتور زیمنس 3RT2026-1AP00

برای اینکه اطلاعات مثال اصلی مقاله یکجا در دسترس باشد، مشخصات آن را در جدول زیر خلاصه می‌کنیم:

این مشخصات مستقیماً در دیتاشیت محصول زیمنس درج شده است.

چرا پلاک‌ خوانی کنتاکتور زیمنس قبل از خرید اهمیت دارد؟

انتخاب اشتباه کنتاکتور می‌تواند باعث ایجاد مشکلات مختلفی در مدار شود.

اگر ظرفیت کنتاکتور کمتر از نیاز بار باشد، کنتاکت‌ها ممکن است تحت فشار حرارتی و الکتریکی قرار بگیرند. از طرف دیگر، اگر ولتاژ بوبین با مدار فرمان مطابقت نداشته باشد، کنتاکتور عملکرد صحیحی نخواهد داشت.

همچنین استفاده از یک کنتاکتور با رده کاری نامناسب می‌تواند طول عمر تجهیز را کاهش دهد. به همین دلیل، پلاک‌ خوانی کنتاکتور زیمنس تنها یک کار برای شناسایی محصول نیست؛ بلکه بخشی از فرآیند صحیح انتخاب تجهیزات تابلو برق است.

| برای برقرار هر گونه ارتباط و پرسش و پاسخ با کارشناسان مجموعه الکتروجم بر روی واتساپ کلیک فرمایید.

جمع‌بندی؛ چگونه کنتاکتور زیمنس را از روی پلاک شناسایی کنیم؟

برای تشخیص مشخصات یک کنتاکتور زیمنس، نباید تنها یک عدد از روی بدنه را بخوانید. شماره فنی کامل، جریان کاری، رده استفاده، ولتاژ مدار قدرت، توان موتور، ولتاژ بوبین، تعداد کنتاکت‌های کمکی و نوع ترمینال همگی باید در کنار یکدیگر بررسی شوند.

نمونه 3RT2026-1AP00 به‌خوبی نشان می‌دهد که چرا این موضوع اهمیت دارد. عدد موجود در مدل به معنی 26 آمپر نیست؛ بلکه مشخصات رسمی زیمنس نشان می‌دهد این مدل در AC-3 و 400 ولت 25 آمپر بوده و برای موتور تا 11 کیلووات در این شرایط مشخص شده است. همچنین این نسخه دارای بوبین 230 ولت AC، 50 هرتز، سه پل قدرت و کنتاکت کمکی 1NO+1NC است.

بنابراین بهترین روش برای پلاک‌ خوانی کنتاکتور زیمنس این است که ابتدا شماره فنی کامل را پیدا کنید، سپس مدل پایه را در جدول فنی زیمنس تطبیق دهید و در نهایت پسوندها و مشخصات بوبین و کنتاکت‌های کمکی را بررسی کنید.

این روش احتمال اشتباه در خرید، جایگزینی و سیم‌کشی کنتاکتور را به میزان قابل‌توجهی کاهش می‌دهد.

سوالات متداول درباره پلاک‌ خوانی کنتاکتور زیمنس

1. کنتاکتور زیمنس 3RT2026 چند آمپر است؟

کنتاکتور 3RT2026 در رده AC-3 و ولتاژ 400 ولت، 25 آمپر است و توان موتور متناظر آن در این شرایط 11 کیلووات اعلام شده است.

2. آیا عدد 26 در 3RT2026 یعنی 26 آمپر؟

خیر. عدد 26 بخشی از شماره مدل است و نشان‌دهنده مستقیم جریان نیست. مدل 3RT2026 در AC-3 و 400 ولت، 25 آمپر است.

3. کنتاکتور 3RT2026-1AP00 چه بوبینی دارد؟

مدل 3RT2026-1AP00 دارای بوبین 230 ولت AC با فرکانس 50 هرتز است.

4. کنتاکتور 3RT2026-1AP00 چند کنتاکت کمکی دارد؟

این مدل دارای یک کنتاکت NO و یک کنتاکت NC است.

5. AC-3 در پلاک کنتاکتور زیمنس یعنی چه؟

AC-3 یک رده کاربردی برای شرایط مشخص سوئیچینگ موتور است و در انتخاب کنتاکتور برای موتورهای الکتریکی اهمیت زیادی دارد.

6. تفاوت جریان AC-1 و AC-3 چیست؟

این دو مربوط به شرایط و رده‌های کاری متفاوت هستند. به همین دلیل ممکن است یک کنتاکتور در AC-1 جریان بالاتری نسبت به AC-3 داشته باشد. در نتیجه برای کاربرد موتور نباید بدون توجه به رده کاری، بزرگ‌ترین عدد آمپر روی پلاک را ملاک انتخاب قرار داد.

7. آیا برای انتخاب کنتاکتور فقط آمپر مهم است؟

خیر. جریان، ولتاژ، توان، رده کاری، ولتاژ بوبین، تعداد کنتاکت‌های کمکی، نوع ترمینال، سایز و شرایط واقعی کار باید بررسی شوند.

8. چگونه بفهمیم یک کنتاکتور زیمنس چند آمپر است؟

ابتدا شماره فنی کامل را از روی بدنه بخوانید. سپس مدل اصلی را در کاتالوگ یا دیتاشیت زیمنس پیدا کنید و مقدار جریان متناظر با رده کاری و ولتاژ موردنظر را بررسی کنید.

9. آیا می‌توان کنتاکتور زیمنس را فقط بر اساس توان موتور انتخاب کرد؟

خیر. توان موتور یکی از معیارهای انتخاب است، اما جریان واقعی موتور، ولتاژ، رده کاری و شرایط راه‌اندازی نیز باید در نظر گرفته شوند.

10. بهترین روش برای پلاک‌ خوانی کنتاکتور زیمنس چیست؟

بهترین روش، ترکیب سه مورد است: خواندن پلاک، تشخیص Article Number کامل و تطبیق آن با دیتاشیت یا کاتالوگ رسمی زیمنس. این روش از تفسیر اشتباه اعداد موجود در پارت نامبر جلوگیری می‌کند.
