جدول انتخاب کنتاکتور زیمنس بر اساس توان موتور

انتخاب کنتاکتور مناسب برای یک الکتروموتور، یکی از مهم‌ترین مراحل طراحی و مونتاژ تابلو برق صنعتی است. اگر توان موتور را بدانیم، می‌توان تا حد زیادی محدوده کنتاکتور موردنیاز را مشخص کرد؛ اما انتخاب نهایی صرفاً با نگاه کردن به عدد کیلووات انجام نمی‌شود. جریان نامی موتور، ولتاژ شبکه، نوع راه‌اندازی، رده کاری کنتاکتور، تعداد دفعات قطع و وصل و ولتاژ بوبین نیز در انتخاب صحیح تأثیر دارند.

در میان برندهای موجود در بازار تجهیزات برق صنعتی، کنتاکتورهای سری SIRIUS زیمنس به دلیل تنوع مدل، کیفیت ساخت، قابلیت اطمینان و امکان هماهنگی با تجهیزات حفاظتی و کنترلی، کاربرد بسیار گسترده‌ای دارند. زیمنس خانواده SIRIUS را برای کنترل درایوها و موتورها توسعه داده و کنتاکتورهای این خانواده در رنج‌های مختلف از موتورهای کوچک تا موتورهای صنعتی بزرگ عرضه می‌شوند.

اگر هدف شما این است که مثلاً بدانید برای موتور 15 کیلووات چه کنتاکتور زیمنسی مناسب است؟ یا برای موتور 30، 55، 90 یا 200 کیلووات چه مدلی باید انتخاب شود، جدول زیر یک نقطه شروع کاربردی برای انتخاب است.

تحلیل جدول انتخاب کنتاکتور زیمنس بر اساس توان موتور

جدول زیر برای موتورهای سه‌فاز با ولتاژ 400 ولت و کاربرد متداول AC-3 تنظیم شده است. اعداد توان و جریان بر اساس جداول فنی SIRIUS زیمنس در 400 ولت انتخاب شده‌اند.

این جدول نشان می‌دهد که در بعضی توان‌ها بیش از یک سایز کنتاکتور ممکن است در دسترس باشد. برای مثال، موتور 18.5 کیلووات در جداول زیمنس هم با 3RT2028 در سایز S0 و هم با 3RT2035 در سایز S2 پوشش داده شده است. انتخاب بین این گزینه‌ها باید بر اساس جریان واقعی موتور، شرایط کاری و مشخصات دقیق پروژه انجام شود.

همچنین برای موتور 55 کیلووات، کنتاکتورهای 3RT2047 و 3RT1054 در خانواده‌های مختلف وجود دارند. در این حالت نباید صرفاً بر اساس عبارت «55 کیلووات» خرید انجام داد؛ بلکه باید رده کاری، جریان و ساختار تابلو نیز بررسی شود.

برای انتخاب کنتاکتور زیمنس چه اطلاعاتی لازم است؟

اگر فقط توان موتور را در اختیار دارید، می‌توان انتخاب اولیه را انجام داد؛ اما برای خرید کنتاکتور زیمنس بهتر است اطلاعات بیشتری بررسی شود. مهم‌ترین پارامترها عبارت‌اند از:

• توان موتور بر حسب کیلووات
• ولتاژ موتور
• جریان نامی موتور
• تعداد فاز
• فرکانس شبکه
• نوع راه‌اندازی موتور
• رده کاری کنتاکتور
• ولتاژ بوبین
• تعداد کنتاکت‌های کمکی موردنیاز
• تعداد دفعات قطع و وصل در ساعت
• شرایط محیطی و دمای تابلو

در کاربردهای معمول موتور سه‌فاز، رده AC-3 اهمیت ویژه‌ای دارد. زیمنس نیز توان‌های اعلام‌شده برای بسیاری از کنتاکتورهای SIRIUS را در شرایط AC-3 و ولتاژ 400 ولت مشخص می‌کند. برای نمونه، کنتاکتور 3RT2026 برای موتور 11 کیلووات در 400 ولت دارای جریان کاری AC-3 برابر 25 آمپر است و نمونه 3RT2027 برای 15 کیلووات، 32 آمپر معرفی شده است.

کنتاکتور چیست و چه نقشی در مدار موتور دارد؟

کنتاکتور یک کلید الکترومغناطیسی است که برای قطع و وصل مدارهای قدرت مورد استفاده قرار می‌گیرد. برخلاف کلیدهای دستی ساده، کنتاکتور می‌تواند با دریافت فرمان از مدار کنترل، مدار قدرت را به صورت الکتریکی وصل یا قطع کند.

در یک تابلو برق موتور، معمولاً مسیر عملکرد به این صورت است:

مدار فرمان → بوبین کنتاکتور → حرکت هسته مغناطیسی → تغییر وضعیت کنتاکت‌های اصلی → وصل یا قطع موتور

وقتی ولتاژ مناسب به بوبین اعمال می‌شود، میدان مغناطیسی ایجاد شده و کنتاکت‌های اصلی کنتاکتور تغییر وضعیت می‌دهند. در نتیجه برق سه‌فاز به موتور منتقل می‌شود. با قطع فرمان، کنتاکتور به حالت اولیه بازمی‌گردد.

به همین دلیل کنتاکتور یکی از اجزای اصلی بسیاری از تابلوهای برق صنعتی است و معمولاً در کنار تجهیزات دیگری مانند کلید محافظ موتور، رله اضافه‌بار، فیوز، کلید اتوماتیک، PLC و تجهیزات کنترل استفاده می‌شود.

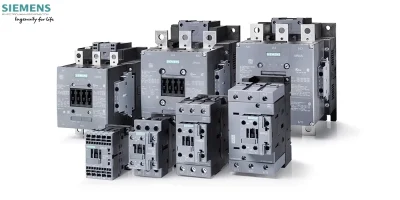

زیمنس در خانواده SIRIUS مجموعه‌ای از کنتاکتورها و تجهیزات مرتبط با کنترل و حفاظت موتور ارائه می‌کند. برای مثال، کنتاکتور 3RT2 می‌تواند با تجهیزات حفاظت موتور SIRIUS ترکیب شود و در ساخت فیدرهای موتور مورد استفاده قرار گیرد.

چرا انتخاب کنتاکتور زیمنس بر اساس توان موتور اهمیت دارد؟

انتخاب کنتاکتور بر اساس توان موتور از این جهت اهمیت دارد که کنتاکتور باید توانایی تحمل جریان کاری موتور و شرایط قطع و وصل آن را داشته باشد. انتخاب کنتاکتور کوچک‌تر از نیاز واقعی می‌تواند موجب افزایش دمای کنتاکت‌ها، کاهش عمر مفید و حتی آسیب به تجهیزات شود.

از طرف دیگر، انتخاب یک کنتاکتور بسیار بزرگ‌تر از نیاز نیز همیشه بهترین راهکار نیست. این کار می‌تواند هزینه تابلو را افزایش داده و فضای بیشتری اشغال کند.

بنابراین هدف از انتخاب صحیح این نیست که «بزرگ‌ترین کنتاکتور موجود» خریداری شود؛ بلکه باید کنتاکتوری انتخاب شود که مشخصات آن با شرایط واقعی موتور و مدار هماهنگ باشد.

آیا فقط توان موتور برای انتخاب کنتاکتور کافی است؟

خیر. توان موتور یک پارامتر مهم برای انتخاب اولیه است، اما انتخاب نهایی باید با توجه به جریان نامی و شرایط کاری انجام شود.

برای مثال ممکن است دو موتور هر دو توان 15 کیلووات داشته باشند اما به دلیل تفاوت در راندمان، ضریب توان، ولتاژ یا شرایط بار، جریان نامی متفاوتی داشته باشند. بنابراین در مرحله نهایی بهتر است پلاک موتور بررسی شود.

به همین دلیل جدول انتخاب کنتاکتور زیمنس بر اساس توان موتور را باید به عنوان راهنمای انتخاب اولیه در نظر گرفت، نه جایگزین دیتاشیت موتور و کنتاکتور.

رابطه توان موتور و جریان چگونه است؟

برای یک موتور سه‌فاز می‌توان جریان را به صورت تقریبی از رابطه زیر محاسبه کرد:

I = P / (√3 × V × η × cosφ)

در این رابطه:

• I جریان موتور بر حسب آمپر است.
• P توان خروجی موتور بر حسب وات است.
• V ولتاژ خط بر حسب ولت است.
• η راندمان موتور است.
• cosφ ضریب توان موتور است.

همان‌طور که مشاهده می‌شود، نمی‌توان توان موتور را بدون در نظر گرفتن سایر پارامترها مستقیماً به یک جریان ثابت تبدیل کرد.

با این حال، سازنده کنتاکتور مانند زیمنس، جداول استانداردی ارائه می‌دهد که برای شرایط مشخص، توان موتور، جریان کاری و مدل مناسب را در کنار یکدیگر قرار می‌دهند. این روش برای انتخاب سریع تجهیزات در طراحی تابلو بسیار کاربردی است.

جدول کنتاکتور زیمنس برای موتورهای 7.5 تا 37 کیلووات

در رنج موتورهای کوچک و متوسط، بخش قابل توجهی از کاربردهای صنعتی با کنتاکتورهای سری 3RT20 پوشش داده می‌شود.

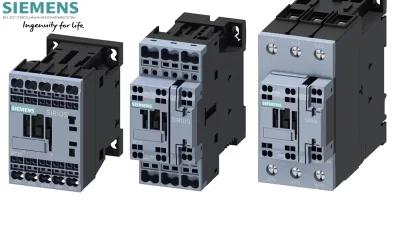

برای مثال، زیمنس برای کنتاکتورهای سایز S0 مدل‌های متعددی ارائه کرده است. 3RT2025 برای موتور 7.5 کیلووات، 3RT2026 برای 11 کیلووات، 3RT2027 برای 15 کیلووات و 3RT2028 برای 18.5 کیلووات در شرایط 400 ولت AC-3 در جدول‌های فنی قرار گرفته‌اند.

این موضوع باعث می‌شود کاربر بتواند بر اساس توان موتور، سریع‌تر محدوده کنتاکتور را پیدا کند.

کنتاکتور مناسب موتور 7.5 کیلووات

برای موتور سه‌فاز 7.5 کیلووات در شبکه 400 ولت، یکی از گزینه‌های متداول کنتاکتور زیمنس 3RT2025 است.

این کنتاکتور در سایز S0 قرار دارد و در کاربرد AC-3 در 400 ولت برای توان 7.5 کیلووات استفاده می‌شود. جریان کاری اعلام‌شده برای این مدل در منابع زیمنس حدود 17 آمپر است.

البته هنگام خرید باید ولتاژ بوبین نیز مشخص شود. عبارت «3RT2025» به تنهایی الزاماً شماره فنی کامل محصول نیست و پسوندهای مختلف می‌توانند نشان‌دهنده ولتاژ بوبین یا نوع اتصال و سایر ویژگی‌های محصول باشند.

کنتاکتور مناسب موتور 11 کیلووات

برای موتور 11 کیلووات در 400 ولت، مدل پایه 3RT2026 یکی از انتخاب‌های مستقیم در خانواده SIRIUS است.

این کنتاکتور در رده S0 قرار دارد و جریان AC-3 آن در 400 ولت 25 آمپر اعلام شده است. برای نمونه، زیمنس مدل 3RT20261BB44 را با توان 11 کیلووات، جریان AC-3 برابر 25 آمپر و بوبین 24 ولت DC معرفی کرده است. بنابراین اگر موتور شما 11 کیلووات است، می‌توان انتخاب را از 3RT2026 آغاز کرد، اما برای سفارش قطعه باید ولتاژ بوبین موردنیاز مدار فرمان نیز مشخص شود.

کنتاکتور مناسب موتور 15 کیلووات

برای موتور 15 کیلووات، مدل پایه 3RT2027 از سری SIRIUS یکی از گزینه‌های رایج است.

این مدل برای کاربرد AC-3 در 400 ولت با توان 15 کیلووات و جریان کاری حدود 32 آمپر در جداول زیمنس قرار دارد. بنابراین پاسخ کوتاه به سؤال «برای موتور 15 کیلووات چه کنتاکتور زیمنسی بخریم؟» این است:

کنتاکتور پایه 3RT2027، مشروط به اینکه موتور سه‌فاز 400 ولت بوده و شرایط کاری مطابق رده AC-3 باشد.

کنتاکتور مناسب موتور 18.5 کیلووات

برای موتور 18.5 کیلووات یک نکته مهم وجود دارد. در جدول‌های زیمنس دو انتخاب در اندازه‌های مختلف دیده می‌شود:

• 3RT2028 در سایز S0
• 3RT2035 در سایز S2

3RT2028 برای 18.5 کیلووات و جریان حدود 38 آمپر در 400 ولت معرفی شده، در حالی که 3RT2035 نیز برای 18.5 کیلووات در رنج S2 قرار دارد. این تفاوت نشان می‌دهد که در انتخاب کنتاکتور نباید فقط به توان موتور نگاه کرد. شرایط طراحی تابلو، جریان واقعی موتور، فضای موجود، تعداد عملیات و الزامات پروژه می‌تواند در انتخاب سایز تأثیرگذار باشد.

کنتاکتور مناسب موتور 22 کیلووات

برای موتور 22 کیلووات در 400 ولت، مدل پایه 3RT2036 از سری S2 گزینه متداولی است.

زیمنس برای این مدل توان 22 کیلووات در AC-3 و جریان حدود 50 تا 51 آمپر را در 400 ولت مشخص کرده است. در یکی از مشخصات رسمی زیمنس، مدل 3RT20361NP30 نیز با توان 22 کیلووات و جریان AC-3 برابر 51 آمپر معرفی شده است.

کنتاکتور مناسب موتور 30 کیلووات

برای موتور 30 کیلووات، انتخاب پایه از سری 3RT2037 انجام می‌شود. این مدل در سایز S2 قرار دارد و برای کاربرد AC-3 در 400 ولت تا 30 کیلووات و جریان حدود 65 آمپر طراحی شده است. این رنج برای بسیاری از کاربردهای صنعتی مانند پمپ‌ها، کمپرسورها، فن‌ها، ماشین‌آلات تولیدی و سیستم‌های انتقال قدرت کاربرد دارد.

کنتاکتور مناسب موتور 37 کیلووات

برای موتور 37 کیلووات، مدل 3RT2038 در سایز S2 یکی از انتخاب‌های شناخته‌شده است. جریان AC-3 این مدل در 400 ولت حدود 80 آمپر است. در همین توان، مدل 3RT2045 از سایز S3 نیز در جداول زیمنس دیده می‌شود. بنابراین مانند توان 18.5 کیلووات، برای 37 کیلووات نیز ممکن است بیش از یک گزینه از خانواده‌های مختلف وجود داشته باشد.

تفاوت AC-1 و AC-3 در انتخاب کنتاکتور چیست؟

یکی از اشتباهات رایج هنگام خرید کنتاکتور این است که کاربر فقط جریان درج‌شده روی بدنه را مشاهده می‌کند و بدون توجه به رده کاری، قطعه را انتخاب می‌کند.

کنتاکتورها برای انواع مختلف بار دارای رده‌های بهره‌برداری متفاوت هستند. برای کنترل موتورهای القایی قفس سنجابی، رده AC-3 اهمیت بسیار زیادی دارد. دلیل آن این است که موتور هنگام راه‌اندازی و قطع مدار، رفتار متفاوتی نسبت به یک بار مقاومتی ساده دارد. جریان راه‌اندازی موتور می‌تواند چند برابر جریان نامی باشد و کنتاکتور باید برای این شرایط طراحی شده باشد.

به همین دلیل ممکن است یک کنتاکتور در AC-1 جریان بالاتری را تحمل کند اما این به معنای آن نیست که همان کنتاکتور را می‌توان بدون بررسی برای موتور با همان جریان استفاده کرد.

در کاتالوگ زیمنس نیز توان موتور و جریان در رده AC-3 به صورت جداگانه مشخص شده‌اند. برای نمونه، مدل‌های S6 تا S12 سری 3RT10 برای موتورهای بزرگ‌تر، از 55 تا 250 کیلووات و حتی بیشتر در خانواده‌های مختلف ارائه شده‌اند.

کنتاکتور زیمنس برای موتورهای 45 تا 55 کیلووات

با افزایش توان موتور، جریان مدار قدرت نیز افزایش پیدا می‌کند و کنتاکتور باید از نظر ظرفیت قطع و وصل و ابعاد، متناسب با این شرایط انتخاب شود.

برای موتور 45 کیلووات، مدل 3RT2046 در سایز S3 و برای موتور 55 کیلووات مدل 3RT2047 در همین سایز قابل بررسی است. در جدول‌های رسمی زیمنس، این دو مدل به ترتیب برای 45 و 55 کیلووات در 400 ولت AC-3 معرفی شده‌اند و جریان‌های نامی آنها به ترتیب حدود 95 و 110 آمپر است.

برای موتور 55 کیلووات، یک گزینه دیگر یعنی 3RT1054 از سایز S6 نیز وجود دارد که در 400 ولت برای 55 کیلووات و جریان AC-3 حدود 115 آمپر مشخص شده است. این اختلاف یکی از دلایلی است که انتخاب کنتاکتور باید بر اساس دیتاشیت سازنده انجام شود و صرفاً یک جدول عمومی نمی‌تواند جایگزین بررسی نهایی پروژه شود.

کنتاکتور مناسب موتور 75 کیلووات

برای موتور 75 کیلووات در 400 ولت، کنتاکتور 3RT1055 از سری SIRIUS و سایز S6 یکی از انتخاب‌های مشخص زیمنس است. این مدل در شرایط AC-3 در 400 ولت توان 75 کیلووات و جریان نامی 150 آمپر دارد.

زیمنس برای نمونه‌های مختلف این کنتاکتور، ولتاژهای متفاوتی برای مدار فرمان ارائه می‌کند؛ بنابراین هنگام خرید باید مشخص شود که بوبین موردنیاز 24V DC، 110V AC، 220/230V AC یا ولتاژ دیگری است.

کنتاکتور مناسب موتور 90 کیلووات

برای موتور 90 کیلووات در 400 ولت، مدل 3RT1056 از سایز S6 پیشنهاد پایه جدول است. این مدل در شرایط AC-3 برای 90 کیلووات و جریان حدود 185 آمپر در 400 ولت مشخص شده است.

در این محدوده توان، اهمیت هماهنگی کنتاکتور با تجهیزات حفاظتی بیشتر می‌شود. به عنوان مثال انتخاب رله اضافه‌بار یا کلید حفاظت موتور نیز باید متناسب با جریان واقعی موتور انجام شود.

کنتاکتور مناسب موتورهای 110 تا 160 کیلووات

برای موتورهای بزرگ‌تر، زیمنس از کنتاکتورهای سری 3RT10 در سایزهای بزرگ‌تر استفاده می‌کند.

مدل‌های پایه عبارت‌اند از:

• 110 کیلووات → 3RT1064
• 132 کیلووات → 3RT1065
• 160 کیلووات → 3RT1066

این مدل‌ها به ترتیب در سایز S10 قرار می‌گیرند و برای 400 ولت در رده AC-3 دارای جریان‌های حدود 225، 265 و 300 آمپر هستند.

برای نمونه، اطلاعات رسمی زیمنس برای 3RT1064 ظرفیت 110 کیلووات در 400 ولت را نشان می‌دهد.

کنتاکتور مناسب موتور 200 کیلووات

برای موتور 200 کیلووات در 400 ولت، مدل پایه 3RT1075 از سری SIRIUS 3RT10 در سایز S12 قرار می‌گیرد. زیمنس برای این مدل در شرایط AC-3 و 400 ولت، توان 200 کیلووات و جریان کاری 400 آمپر را اعلام کرده است.

در موتورهای این ابعاد، طراحی تابلو دیگر صرفاً انتخاب یک کنتاکتور نیست. نحوه کابل‌کشی، کلید حفاظتی، شینه‌ها، حفاظت اتصال کوتاه، رله اضافه‌بار، روش راه‌اندازی و شرایط حرارتی تابلو همگی باید به صورت یک سیستم هماهنگ بررسی شوند.

چگونه شماره فنی کامل کنتاکتور زیمنس را انتخاب کنیم؟

یکی از نکات مهم در خرید کنتاکتور زیمنس این است که مدل پایه مانند 3RT2027 یا 3RT1055 معمولاً تمام اطلاعات لازم برای سفارش قطعه را مشخص نمی‌کند. پس از شماره پایه، پسوندهایی اضافه می‌شوند که می‌توانند اطلاعاتی مانند ولتاژ بوبین، نوع اتصال، کنتاکت‌های کمکی، نوع ترمینال و سایر ویژگی‌ها را مشخص کنند.

برای مثال، زیمنس محصول 3RT20251AP00 را به عنوان کنتاکتور S0 برای 7.5 کیلووات در 400 ولت معرفی کرده که دارای بوبین 230 ولت AC و مشخصات کمکی مشخص است.

بنابراین اگر فروشنده از شما بپرسد «بوبین کنتاکتور چند ولت باشد؟»، این سؤال کاملاً فنی و ضروری است.

ولتاژ بوبین کنتاکتور چه اهمیتی دارد؟

بوبین وظیفه تحریک مکانیزم الکترومغناطیسی کنتاکتور را دارد. بنابراین ولتاژ آن باید با مدار فرمان سازگار باشد.

بر اساس طراحی تابلو، ممکن است از ولتاژهایی مانند:

• 24 ولت DC
• 24 ولت AC
• 110 ولت AC
• 220 یا 230 ولت AC
• 400 ولت AC

استفاده شود.

در نتیجه دو کنتاکتور با مدل پایه مشابه می‌توانند به دلیل تفاوت ولتاژ بوبین، شماره فنی کامل متفاوتی داشته باشند.

به همین دلیل هنگام انتخاب کنتاکتور زیمنس بر اساس توان موتور باید دو مرحله را از هم جدا کرد:

• مرحله اول: انتخاب سایز و مدل پایه بر اساس توان و جریان موتور.
• مرحله دوم: تعیین شماره فنی کامل بر اساس ولتاژ بوبین و امکانات موردنیاز.

اشتباهات رایج هنگام انتخاب کنتاکتور زیمنس

یکی از رایج‌ترین اشتباهات، انتخاب کنتاکتور صرفاً بر اساس عدد آمپر درج‌شده روی آن است. همان‌طور که گفته شد، نوع بار و رده کاری اهمیت زیادی دارد.

اشتباه دوم، انتخاب کنتاکتور بدون بررسی جریان واقعی موتور است. توان درج‌شده روی موتور اطلاعات مهمی است اما پلاک موتور اطلاعات دقیق‌تری در اختیار طراح قرار می‌دهد.

اشتباه سوم، بی‌توجهی به ولتاژ بوبین است. ممکن است مدل اصلی درست انتخاب شده باشد اما بوبین با مدار فرمان سازگار نباشد.

اشتباه دیگر، نادیده گرفتن روش راه‌اندازی است. موتورهایی که به صورت مستقیم راه‌اندازی می‌شوند، شرایط متفاوتی با موتورهایی دارند که در مدار ستاره-مثلث، سافت‌استارتر یا درایو کنترل می‌شوند.

در مدار ستاره-مثلث نیز معمولاً چند کنتاکتور با وظایف متفاوت مورد استفاده قرار می‌گیرند و انتخاب هرکدام باید بر اساس ساختار مدار و توان موتور انجام شود. زیمنس برای مدارهای ستاره-مثلث نیز مجموعه‌های آماده و تجهیزات مربوطه ارائه می‌کند.

نکات مهم خرید کنتاکتور زیمنس

قبل از ثبت سفارش بهتر است اطلاعات زیر را به فروشنده یا تأمین‌کننده اعلام کنید:

• توان موتور: مثلاً 15 کیلووات
• ولتاژ موتور: مثلاً 400 ولت
• نوع موتور: سه‌فاز القایی یا نوع دیگر
• جریان نامی: مقدار درج‌شده روی پلاک موتور
• ولتاژ بوبین: مثلاً 220 ولت AC یا 24 ولت DC
• نوع راه‌اندازی: مستقیم، ستاره-مثلث، سافت‌استارتر یا درایو
• تعداد کنتاکت کمکی: در صورت نیاز مدار فرمان

با ارائه این اطلاعات، احتمال انتخاب اشتباه به شکل قابل توجهی کاهش پیدا می‌کند.

تفاوت سایزهای مختلف کنتاکتور زیمنس چیست؟

یکی از نکاتی که هنگام انتخاب کنتاکتور زیمنس ممکن است باعث سردرگمی شود، وجود سایزهای مختلف مانند S0، S2، S3، S6، S10 و S12 است. این سایزها صرفاً بیانگر ظاهر یا ابعاد فیزیکی کنتاکتور نیستند، بلکه هر سایز برای محدوده مشخصی از جریان و توان طراحی شده و متناسب با آن، ظرفیت سوئیچینگ متفاوتی دارد.

در کنتاکتورهای SIRIUS، با افزایش توان موتور معمولاً جریان موردنیاز نیز افزایش پیدا می‌کند و در نتیجه باید از کنتاکتور با ظرفیت بالاتر استفاده شود. برای مثال، کنتاکتورهای S0 بیشتر در محدوده موتورهای کوچک و متوسط کاربرد دارند، در حالی که برای موتورهای 75، 90، 110 یا 200 کیلووات باید به سراغ سایزهای بزرگ‌تر رفت.

به طور کلی می‌توان محدوده‌های مختلف را به شکل زیر در نظر گرفت:

البته این تقسیم‌بندی را نباید به عنوان یک قانون مطلق در نظر گرفت؛ زیرا برای بعضی توان‌ها، چند سایز مختلف از کنتاکتورهای SIRIUS می‌تواند قابل استفاده باشد. انتخاب نهایی باید با مراجعه به مشخصات فنی محصول و شرایط واقعی موتور انجام شود.

جدول جامع‌تر انتخاب کنتاکتور برای موتورهای صنعتی

برای اینکه انتخاب کنتاکتور برای کاربران ساده‌تر شود، جدول زیر می‌تواند به عنوان یک مرجع سریع مورد استفاده قرار گیرد.

توجه: این جدول برای موتور سه‌فاز 400 ولت در شرایط AC-3 است و برای انتخاب اولیه کاربرد دارد. شماره فنی کامل کنتاکتور باید بر اساس ولتاژ بوبین و سایر ویژگی‌های موردنیاز تعیین شود.

انتخاب کنتاکتور زیمنس بر اساس جریان موتور

اگر جریان درج‌شده روی پلاک موتور در اختیار شماست، در بسیاری از مواقع انتخاب کنتاکتور دقیق‌تر از زمانی خواهد بود که فقط توان موتور را بدانید.

فرض کنید یک موتور 30 کیلووات دارید. ممکن است بر اساس شرایط مختلف، جریان واقعی موتور با موتور دیگری که همین توان را دارد کمی متفاوت باشد. بنابراین اگر روی پلاک موتور جریان 62 آمپر درج شده باشد، بهتر است هنگام انتخاب کنتاکتور، ظرفیت AC-3 را با همین مقدار مقایسه کنید.

در واقع ترتیب مناسب انتخاب به این شکل است:

توان موتور → بررسی ولتاژ → بررسی جریان پلاک → تعیین رده کاری → انتخاب کنتاکتور → انتخاب ولتاژ بوبین

این روش احتمال انتخاب اشتباه را کاهش می‌دهد.

چرا جریان پلاک موتور از توان موتور مهم‌تر است؟

توان موتور یک مشخصه خروجی است، اما جریان نشان می‌دهد موتور در شرایط کاری مشخص چه مقدار جریان از شبکه دریافت می‌کند. برای همین ممکن است یک موتور 15 کیلووات در یک شرایط، جریان متفاوتی نسبت به موتور 15 کیلووات دیگر داشته باشد.

پارامترهایی مانند:

• راندمان موتور
• ضریب توان
• ولتاژ شبکه
• نوع موتور
• شرایط بار
• ارتفاع محل نصب
• دمای محیط

می‌توانند روی جریان تأثیرگذار باشند.

بنابراین اگر بین جدول توان و جریان واقعی پلاک موتور اختلاف وجود داشت، نباید بدون بررسی فنی صرفاً جدول را ملاک قرار داد.

برای موتور 15 کیلووات چه کنتاکتور زیمنسی بخریم؟

این یکی از پرسش‌های متداول در زمان خرید تجهیزات تابلو برق است.

اگر موتور سه‌فاز شما 15 کیلووات، 400 ولت و دارای شرایط کاری AC-3 باشد، مدل پایه 3RT2027 یکی از انتخاب‌های اصلی سری SIRIUS است.

این کنتاکتور برای جریان کاری حدود 32 آمپر در AC-3 انتخاب می‌شود اما برای خرید نسخه نهایی باید ولتاژ بوبین را نیز مشخص کنید. برای مثال اگر مدار فرمان تابلو با 220 یا 230 ولت AC کار می‌کند، باید نسخه‌ای از 3RT2027 انتخاب شود که بوبین آن با این ولتاژ سازگار باشد.

بنابراین عبارت «کنتاکتور 3RT2027» به تنهایی برای سفارش دقیق همیشه کافی نیست.

برای موتور 30 کیلووات چه کنتاکتوری مناسب است؟

برای موتور 30 کیلووات در شبکه 400 ولت، کنتاکتور 3RT2037 از سایز S2 یکی از گزینه‌های مناسب است.

جریان AC-3 این مدل حدود 65 آمپر است. در یک مدار راه‌اندازی مستقیم، کنتاکتور باید توانایی تحمل شرایط قطع و وصل موتور را داشته باشد.

در کنار آن، تجهیزات حفاظتی نیز باید هماهنگ انتخاب شوند. استفاده از یک کنتاکتور مناسب بدون انتخاب صحیح رله اضافه‌بار یا حفاظت اتصال کوتاه، به معنی طراحی کامل مدار موتور نیست. به عبارت دیگر، کنتاکتور وظیفه حفاظت موتور را بر عهده ندارد؛ وظیفه اصلی آن قطع و وصل مدار قدرت است.

برای موتور 55 کیلووات کدام کنتاکتور زیمنس بهتر است؟

برای موتور 55 کیلووات در 400 ولت، یکی از انتخاب‌های رایج 3RT2047 در سایز S3 است. این مدل در شرایط AC-3 حدود 110 آمپر را پوشش می‌دهد.

اما در همین توان، گزینه دیگری از خانواده بزرگ‌تر یعنی 3RT1054 نیز وجود دارد.

این مسئله اهمیت یک نکته را نشان می‌دهد: انتخاب کنتاکتور همیشه یک پاسخ واحد ندارد. ممکن است دو کنتاکتور از دو سایز متفاوت، یک توان موتور مشخص را پوشش دهند، اما برای یک پروژه خاص یکی از آنها به دلیل فضای تابلو، نحوه نصب، تجهیزات جانبی، جریان موردنیاز یا الزامات طراحی گزینه مناسب‌تری باشد.

بنابراین در پروژه‌های صنعتی بزرگ بهتر است انتخاب نهایی توسط طراح تابلو یا متخصص برق صنعتی انجام شود.

آیا می‌توان کنتاکتور را یک سایز بزرگ‌تر انتخاب کرد؟

در بعضی شرایط انتخاب کنتاکتور با ظرفیت بالاتر امکان‌پذیر است، اما این کار نباید به یک عادت تبدیل شود. برای مثال اگر موتور شما به کنتاکتور 32 آمپر نیاز دارد، انتخاب یک کنتاکتور 65 آمپر لزوماً باعث افزایش ایمنی سیستم نمی‌شود.

کنتاکتور بزرگ‌تر ممکن است:

• هزینه بیشتری داشته باشد.
• فضای بیشتری در تابلو اشغال کند.
• تجهیزات جانبی متفاوتی نیاز داشته باشد.
• با ساختار طراحی تابلو هماهنگ نباشد.
• انتخاب رله اضافه‌بار و سایر تجهیزات را پیچیده‌تر کند.

در مقابل، انتخاب کنتاکتور کوچک‌تر از نیاز واقعی نیز می‌تواند موجب افزایش استهلاک و کاهش عمر کنتاکت‌ها شود.

پس هدف، انتخاب کنتاکتور متناسب است، نه الزاماً کوچک‌ترین یا بزرگ‌ترین مدل.

انتخاب کنتاکتور در راه‌اندازی مستقیم موتور

در راه‌اندازی مستقیم یا DOL، کنتاکتور مستقیماً وظیفه وصل و قطع موتور به شبکه را بر عهده دارد.

ساختار ساده مدار معمولاً شامل موارد زیر است:

منبع سه‌فاز → حفاظت اتصال کوتاه → کنتاکتور → رله اضافه‌بار → موتور

در این مدار، انتخاب کنتاکتور باید بر اساس شرایط AC-3 انجام شود.

مزیت راه‌اندازی مستقیم، سادگی مدار و هزینه نسبتاً پایین آن است؛ اما جریان راه‌اندازی موتور می‌تواند بالا باشد. بنابراین برای موتورهای بزرگ، بررسی شبکه و شرایط راه‌اندازی اهمیت بیشتری پیدا می‌کند.

انتخاب کنتاکتور در مدار ستاره مثلث

در موتورهای توان بالاتر، یکی از روش‌های رایج برای کاهش جریان راه‌اندازی، استفاده از روش ستاره مثلث است.

در این روش معمولاً سه کنتاکتور مورد استفاده قرار می‌گیرد:

1. کنتاکتور اصلی
2. کنتاکتور ستاره
3. کنتاکتور مثلث

اما نکته مهم این است که هر سه کنتاکتور الزاماً ظرفیت یکسانی ندارند. انتخاب آنها به مدار و جریان عبوری از هر کنتاکتور وابسته است. به همین دلیل اگر موتور مثلاً 75 کیلووات باشد، نمی‌توان بدون محاسبه و بررسی مدار، سه کنتاکتور یکسان خریداری کرد.

این موضوع یکی از تفاوت‌های مهم میان «انتخاب کنتاکتور برای یک موتور» و «طراحی کامل مدار راه‌اندازی موتور» است.

نقش ولتاژ بوبین در انتخاب کنتاکتور زیمنس

بوبین یکی از مهم‌ترین مشخصاتی است که هنگام خرید کنتاکتور باید به آن توجه شود.

بوبین وظیفه ایجاد میدان مغناطیسی و تغییر وضعیت کنتاکت‌های اصلی را دارد. اگر ولتاژ مدار فرمان با ولتاژ نامی بوبین مطابقت نداشته باشد، کنتاکتور نمی‌تواند به شکل صحیح کار کند. برای مثال ممکن است یک تابلو برق دارای مدار فرمان 24 ولت DC باشد، در حالی که کنتاکتور انتخاب‌شده دارای بوبین 230 ولت AC باشد.

در چنین شرایطی حتی اگر مدل و ظرفیت کنتاکتور برای موتور کاملاً مناسب باشد، باز هم انتخاب انجام‌شده صحیح نیست. بنابراین هنگام خرید کنتاکتور زیمنس همیشه این سؤال را مشخص کنید: بوبین کنتاکتور چند ولت و از چه نوعی باشد؟

کنتاکتور 24 ولت DC یا 220 ولت AC؟

هیچ‌کدام را نمی‌توان به صورت کلی بهتر از دیگری دانست.

انتخاب بین 24 ولت DC و 220/230 ولت AC به طراحی مدار فرمان بستگی دارد. بوبین 24 ولت DC در بسیاری از تابلوهای مدرن که PLC، رله‌های کنترلی و تجهیزات الکترونیکی دارند، بسیار رایج است. از طرف دیگر، در تابلوهای ساده‌تر ممکن است مدار فرمان با 220 یا 230 ولت AC طراحی شده باشد.

پس ابتدا ولتاژ مدار فرمان مشخص می‌شود و سپس نسخه مناسب کنتاکتور انتخاب می‌گردد.

کنتاکتور زیمنس را با چه تجهیزاتی استفاده کنیم؟

کنتاکتور به تنهایی یک سیستم کامل برای کنترل و حفاظت موتور نیست. برای طراحی صحیح معمولاً تجهیزات دیگری نیز در کنار آن قرار می‌گیرند.

• کلید محافظ موتور : برای حفاظت موتور در برابر شرایطی مانند اضافه‌بار و برخی خطاهای مربوط به مدار موتور استفاده می‌شود.
• رله اضافه‌بار : رله اضافه‌بار یا Overload Relay در بسیاری از مدارهای کنتاکتوری به منظور حفاظت موتور در برابر اضافه‌بار مورد استفاده قرار می‌گیرد.
• کلید اتوماتیک یا فیوز : برای حفاظت مدار در برابر اتصال کوتاه و جریان‌های خطا استفاده می‌شود.
• PLC یا تجهیزات مدار فرمان : در سیستم‌های اتوماسیون صنعتی، PLC می‌تواند فرمان قطع و وصل کنتاکتور را صادر کند.

یکی از مزایای استفاده از محصولات SIRIUS این است که بسیاری از تجهیزات کنترل و حفاظت موتور این خانواده برای کار هماهنگ با یکدیگر طراحی شده‌اند.

چگونه از جدول انتخاب کنتاکتور استفاده کنیم؟

فرض کنید توان موتور شما 90 کیلووات است.

ابتدا در جدول، ردیف 90 کیلووات را پیدا می‌کنیم.

مدل پایه:

3RT1056

جریان AC-3:

حدود 185 آمپر

سایز:

S6

در مرحله بعد باید پلاک موتور بررسی شود. اگر موتور 400 ولت است و جریان پلاک با محدوده انتخاب‌شده مطابقت دارد، می‌توان انتخاب را ادامه داد.

سپس ولتاژ بوبین مشخص می‌شود.

در نهایت شماره فنی کامل کنتاکتور بر اساس مشخصات موردنیاز انتخاب خواهد شد.

این روند برای موتورهای 7.5 تا 200 کیلووات نیز قابل استفاده است.

نکته مهم درباره موتورهای بالاتر از 200 کیلووات

جدول این مقاله تا 200 کیلووات طراحی شده است؛ زیرا این محدوده بخش مهمی از موتورهای صنعتی مورد استفاده در بسیاری از تابلوهای برق را پوشش می‌دهد اما خانواده SIRIUS زیمنس محدود به موتورهای 200 کیلووات نیست و برای کاربردهای بزرگ‌تر نیز تجهیزات و کنتاکتورهای مناسب وجود دارد.

در موتورهای بسیار پرقدرت، طراحی سیستم باید با دقت بیشتری انجام شود و عواملی مانند جریان اتصال کوتاه، روش راه‌اندازی، قدرت شبکه، نوع حفاظت، سطح مقطع کابل، شینه‌بندی و شرایط حرارتی تابلو مورد بررسی قرار گیرد.

به همین دلیل برای چنین پروژه‌هایی بهتر است به جای انتخاب صرفاً بر اساس یک جدول، از اطلاعات فنی سازنده و محاسبات مهندسی استفاده شود.

راهنمای مرحله‌به‌مرحله انتخاب کنتاکتور زیمنس بر اساس توان موتور

برای انتخاب صحیح کنتاکتور بهتر است یک فرآیند مشخص را دنبال کنید. این کار از انتخاب اشتباه مدل یا خرید کنتاکتوری با بوبین نامناسب جلوگیری می‌کند.

مرحله اول؛ مشخص کردن توان موتور

اولین اطلاعاتی که معمولاً در اختیار داریم، توان موتور است. توان ممکن است روی پلاک موتور بر حسب کیلووات یا اسب بخار درج شده باشد.

برای مثال:

• 7.5 کیلووات
• 11 کیلووات
• 15 کیلووات
• 22 کیلووات
• 30 کیلووات
• 55 کیلووات
• 90 کیلووات
• 160 کیلووات

با پیدا کردن توان موتور در جدول انتخاب، می‌توان مدل پایه کنتاکتور را مشخص کرد.

مرحله دوم؛ بررسی ولتاژ موتور

پس از توان، باید ولتاژ موتور مشخص شود. جدول ارائه‌شده در این مقاله بر مبنای موتور سه‌فاز 400 ولت تنظیم شده است.

اگر موتور در ولتاژ دیگری کار کند، نمی‌توان بدون بررسی جدول سازنده همان مدل را انتخاب کرد؛ زیرا جریان موتور و ظرفیت موردنیاز کنتاکتور ممکن است تغییر کند.

مرحله سوم؛ بررسی جریان نامی موتور

در مرحله بعد، جریان درج‌شده روی پلاک موتور را با جریان کاری کنتاکتور در رده AC-3 مقایسه کنید.

این مرحله اهمیت زیادی دارد؛ زیرا توان موتور به تنهایی نمی‌تواند تمام شرایط الکتریکی موتور را مشخص کند.

مرحله چهارم؛ تعیین رده کاری

اگر کنتاکتور برای کنترل یک موتور القایی معمولی استفاده می‌شود، باید مشخصات AC-3 بررسی شود.

در مقابل، اگر بار موردنظر هیتر، روشنایی یا نوع دیگری از مصرف‌کننده باشد، ممکن است رده کاری دیگری مورد نیاز باشد.

مرحله پنجم؛ تعیین ولتاژ بوبین

پس از انتخاب ظرفیت کنتاکتور، باید ولتاژ بوبین را مشخص کنید.

برای مثال:

3RT2027 + بوبین 24V DC

با:

3RT2027 + بوبین 230V AC

از نظر شماره فنی کامل یکسان نیستند.

بنابراین هنگام خرید، گفتن صرفاً «کنتاکتور 3RT2027» ممکن است اطلاعات کافی برای فروشنده نباشد.

مرحله ششم؛ بررسی کنتاکت‌های کمکی

بسته به مدار فرمان، ممکن است به کنتاکت‌های کمکی NO یا NC نیاز داشته باشید.

این کنتاکت‌ها برای مواردی مانند:

• خودنگهداری کنتاکتور
• ارسال فیدبک به PLC
• اینترلاک
• نمایش وضعیت کنتاکتور
• مدارهای ستاره مثلث

استفاده می‌شوند.

در نتیجه اگر مدار فرمان شما به کنتاکت کمکی خاصی نیاز دارد، این موضوع باید هنگام انتخاب شماره فنی و تجهیزات جانبی لحاظ شود.

تفاوت کنتاکتورهای 3RT20 و 3RT10 زیمنس

یکی از موضوعاتی که هنگام جستجوی کنتاکتور زیمنس با آن مواجه می‌شوید، تفاوت خانواده‌های مختلف SIRIUS است.

در رنج‌های مختلف، مدل‌های سری 3RT20 و 3RT10 دیده می‌شوند.

به صورت ساده می‌توان گفت کنتاکتورهای 3RT20 بخش مهمی از کنتاکتورهای SIRIUS برای موتورهای کوچک‌تر و متوسط را پوشش می‌دهند، در حالی که سری 3RT10 در ظرفیت‌های بالاتر نیز مورد استفاده قرار می‌گیرد.

برای مثال در جدول این مقاله:

3RT2027 → موتور 15 کیلووات

در حالی که:

3RT1055 → موتور 75 کیلووات

و:

3RT1075 → موتور 200 کیلووات

است.

البته انتخاب خانواده محصول تنها به توان موتور وابسته نیست و باید شرایط پروژه، فضای نصب، تجهیزات جانبی و مشخصات فنی دقیق بررسی شود.

آیا کنتاکتور زیمنس برای موتور تک فاز هم قابل استفاده است؟

کنتاکتورهای زیمنس در کاربردهای مختلفی استفاده می‌شوند، اما جدول اصلی این مقاله برای موتورهای سه‌فاز 400 ولت تهیه شده است.

بنابراین اگر موتور شما تک‌فاز است، نباید مستقیماً از جدول 7.5 تا 200 کیلووات این مقاله استفاده کنید.

در موتور تک‌فاز، نحوه محاسبه جریان، ساختار مدار و مشخصات بار متفاوت است. همچنین بسیاری از موتورهای تک‌فاز توان بسیار پایین‌تری نسبت به موتورهای صنعتی سه‌فاز دارند.

در چنین شرایطی باید مشخصات پلاک موتور و دیتاشیت کنتاکتور بررسی شود.

انتخاب کنتاکتور برای پمپ، فن و کمپرسور

نوع کاربرد موتور نیز در انتخاب تجهیزات اهمیت دارد.

• پمپ : در سیستم‌های پمپاژ، موتور ممکن است برای مدت طولانی روشن باشد و دفعات قطع و وصل آن نسبتاً کم باشد. در این شرایط انتخاب کنتاکتور باید با جریان واقعی موتور و شرایط کاری انجام شود.
• فن و هواکش صنعتی : فن‌ها نیز معمولاً با موتورهای القایی سه‌فاز کار می‌کنند. در انتخاب کنتاکتور آنها علاوه بر توان موتور، جریان نامی و روش کنترل باید بررسی شود.
• کمپرسور : موتور کمپرسور ممکن است تحت بار متفاوتی نسبت به یک فن ساده کار کند. بنابراین بهتر است انتخاب کنتاکتور بر اساس اطلاعات پلاک و شرایط واقعی کار کمپرسور انجام شود.

به عبارت دیگر، نمی‌توان گفت «هر موتور 30 کیلووات یک کنتاکتور مشخص دارد» و تمام شرایط دیگر را نادیده گرفت.

انتخاب کنتاکتور برای موتور با راه‌اندازی مکرر

اگر موتور در طول یک ساعت دفعات بسیار زیادی روشن و خاموش شود، انتخاب کنتاکتور اهمیت بیشتری پیدا می‌کند زیرا هر بار وصل و قطع موتور باعث ایجاد استرس الکتریکی و مکانیکی روی کنتاکت‌ها می‌شود.

در چنین کاربردهایی باید پارامترهایی مانند:

• تعداد سیکل‌های کاری
• دفعات قطع و وصل
• مدت زمان کار موتور
• جریان راه‌اندازی
• نوع بار

بررسی شود.

اگر موتور به صورت مکرر روشن و خاموش می‌شود، صرفاً انتخاب کنتاکتور بر اساس توان موتور کافی نیست.

اشتباهات رایج در انتخاب کنتاکتور زیمنس

انتخاب بر اساس آمپر بدون توجه به AC-3 :

ممکن است روی یک کنتاکتور عدد آمپری بالایی درج شده باشد، اما آن مقدار مربوط به یک رده کاری خاص باشد. برای موتور باید ظرفیت کنتاکتور در شرایط کاری مناسب بررسی شود.

1. بی‌توجهی به ولتاژ بوبین : این اشتباه بسیار رایج است. ممکن است کنتاکتور از نظر توان کاملاً مناسب باشد، اما بوبین آن با مدار فرمان سازگار نباشد.
2. انتخاب مدل فقط با توجه به توان : توان موتور نقطه شروع خوبی است اما پایان فرآیند انتخاب نیست.
3. بی‌توجهی به جریان پلاک : اگر جریان واقعی موتور را در اختیار دارید، حتماً آن را بررسی کنید.
4. اشتباه گرفتن کنتاکتور با حفاظت موتور : کنتاکتور وظیفه اصلی قطع و وصل مدار را بر عهده دارد و به تنهایی جایگزین حفاظت موتور در برابر اضافه‌بار و اتصال کوتاه نیست.
5. خرید بدون توجه به شماره فنی کامل : در محصولات زیمنس، شماره فنی کامل می‌تواند اطلاعات مهمی درباره مشخصات محصول داشته باشد. بنابراین هنگام خرید، مدل کامل را از فروشنده دریافت کنید.

آیا انتخاب کنتاکتور بزرگ‌تر باعث افزایش ایمنی می‌شود؟

لزوماً خیر.

برای مثال، اگر موتور شما 15 کیلووات است، انتخاب یک کنتاکتور بسیار بزرگ‌تر از نیاز ممکن است از نظر فنی در برخی شرایط قابل انجام باشد، اما الزاماً بهترین انتخاب نیست.

طراحی صحیح به معنای هماهنگ کردن تمام اجزای مدار با یکدیگر است.

اگر کنتاکتور بیش از اندازه بزرگ انتخاب شود، ممکن است:

• هزینه خرید افزایش پیدا کند.
• فضای بیشتری در تابلو اشغال شود.
• تجهیزات جانبی متناسب با آن نیاز باشد.
• سیم‌کشی و نصب پیچیده‌تر شود.

بنابراین بهتر است کنتاکتور بر اساس نیاز واقعی و مشخصات فنی انتخاب شود.

هنگام خرید کنتاکتور زیمنس چه اطلاعاتی به فروشنده بدهیم؟

برای اینکه فروشنده بتواند مدل مناسب را پیشنهاد کند، بهتر است اطلاعات زیر را در اختیار او قرار دهید:

• توان موتور: مثلاً 30 کیلووات
• ولتاژ موتور: مثلاً 400 ولت
• جریان موتور: مثلاً 60 یا 65 آمپر
• نوع راه‌اندازی: مستقیم یا ستاره مثلث
• ولتاژ بوبین: 24V DC یا 230V AC
• تعداد کنتاکت کمکی موردنیاز: در صورت وجود
• نوع کاربرد: پمپ، فن، کمپرسور، نوار نقاله و غیره

با داشتن این اطلاعات، انتخاب کنتاکتور دقیق‌تر خواهد بود.

جدول خلاصه انتخاب سریع کنتاکتور زیمنس

برای دسترسی سریع کاربران، مهم‌ترین اطلاعات مقاله را می‌توان در جدول زیر خلاصه کرد:

نکته: مدل‌های جدول، مدل پایه هستند و برای خرید باید شماره فنی کامل، ولتاژ بوبین و سایر مشخصات موردنیاز بررسی شود.

| برای برقرار هر گونه ارتباط و پرسش و پاسخ با کارشناسان مجموعه الکتروجم بر روی واتساپ کلیک فرمایید.

جمع‌بندی؛ چگونه کنتاکتور مناسب موتور خود را انتخاب کنیم؟

انتخاب کنتاکتور زیمنس بر اساس توان موتور یکی از سریع‌ترین روش‌ها برای رسیدن به مدل مناسب در مرحله اولیه طراحی یا خرید تجهیزات تابلو برق است. با این حال، انتخاب حرفه‌ای تنها به توان موتور محدود نمی‌شود.

اگر موتور سه‌فاز 400 ولت باشد، می‌توان با استفاده از جدول این مقاله محدوده کنتاکتور را مشخص کرد. برای مثال موتور 7.5 کیلووات در محدوده 3RT2025، موتور 15 کیلووات در محدوده 3RT2027، موتور 30 کیلووات در محدوده 3RT2037 و موتور 90 کیلووات در محدوده 3RT1056 قرار می‌گیرد.

برای موتورهای بزرگ‌تر نیز مدل‌هایی مانند 3RT1064، 3RT1065، 3RT1066 و 3RT1075 برای توان‌های 110 تا 200 کیلووات قابل بررسی هستند.

با این حال، پیش از خرید باید جریان پلاک موتور، ولتاژ، رده کاری AC-3، روش راه‌اندازی، ولتاژ بوبین و کنتاکت‌های کمکی بررسی شود.

در نهایت، یک انتخاب درست زمانی اتفاق می‌افتد که کنتاکتور، تجهیزات حفاظتی و مدار فرمان همگی با مشخصات موتور و یکدیگر هماهنگ باشند. بنابراین اگر فقط توان موتور را می‌دانید، جدول انتخاب می‌تواند شما را به مدل پایه برساند؛ اما برای مشخص کردن شماره فنی کامل کنتاکتور زیمنس باید مشخصات مدار نیز بررسی شود.

سوالات متداول درباره انتخاب کنتاکتور زیمنس

1. برای موتور 7.5 کیلووات چه کنتاکتور زیمنسی مناسب است؟

برای موتور سه‌فاز 400 ولت در شرایط AC-3، مدل پایه 3RT2025 یکی از گزینه‌های مناسب است و جریان کاری آن حدود 17 آمپر است. ولتاژ بوبین و شماره فنی کامل باید جداگانه تعیین شود.

2. برای موتور 15 کیلووات چه کنتاکتوری بخریم؟

برای موتور 15 کیلووات، 400 ولت و شرایط AC-3، مدل پایه 3RT2027 انتخاب رایجی است. این مدل برای جریان حدود 32 آمپر در AC-3 استفاده می‌شود.

3. برای موتور 30 کیلووات چه کنتاکتور زیمنسی مناسب است؟

برای موتور سه‌فاز 30 کیلووات در 400 ولت، مدل پایه 3RT2037 از سایز S2 و با جریان AC-3 حدود 65 آمپر قابل بررسی است.

4. برای موتور 55 کیلووات چه کنتاکتوری انتخاب کنیم؟

برای 55 کیلووات، 3RT2047 در سایز S3 یکی از گزینه‌های متداول است. در همین توان، مدل 3RT1054 از سایز S6 نیز در جداول زیمنس وجود دارد؛ بنابراین انتخاب نهایی باید بر اساس شرایط پروژه انجام شود.

5. برای موتور 75 کیلووات کنتاکتور زیمنس چیست؟

برای موتور 75 کیلووات در 400 ولت و AC-3، مدل پایه 3RT1055 از سایز S6 با جریان حدود 150 آمپر یکی از گزینه‌های اصلی است.

6. برای موتور 90 کیلووات چه کنتاکتوری مناسب است؟

مدل پایه 3RT1056 از سایز S6 برای موتور 90 کیلووات در 400 ولت و AC-3 در جدول انتخاب قرار می‌گیرد و جریان آن حدود 185 آمپر است.

7. برای موتور 110 کیلووات چه کنتاکتوری نیاز داریم؟

برای موتور 110 کیلووات، مدل پایه 3RT1064 از سایز S10 و با جریان AC-3 حدود 225 آمپر قابل بررسی است.

8. برای موتور 200 کیلووات چه کنتاکتور زیمنسی مناسب است؟

برای موتور 200 کیلووات در شبکه 400 ولت و شرایط AC-3، مدل پایه 3RT1075 از سایز S12 و با جریان حدود 400 آمپر در جدول‌های مربوطه قرار می‌گیرد.

9. آیا فقط با دانستن توان موتور می‌توان کنتاکتور خرید؟

خیر. توان موتور برای انتخاب اولیه بسیار مفید است، اما برای خرید دقیق باید حداقل ولتاژ موتور، جریان نامی، رده کاری و ولتاژ بوبین نیز مشخص شود.

10. آیا ولتاژ بوبین کنتاکتور با ولتاژ موتور یکی است؟

خیر. ولتاژ موتور و ولتاژ بوبین دو مشخصه کاملاً متفاوت هستند. برای مثال موتور می‌تواند با 400 ولت سه‌فاز کار کند، در حالی که بوبین کنتاکتور آن 24 ولت DC یا 230 ولت AC باشد.

11. آیا کنتاکتور به تنهایی از موتور محافظت می‌کند؟

خیر. کنتاکتور وظیفه اصلی قطع و وصل مدار را بر عهده دارد. برای حفاظت موتور معمولاً باید تجهیزات حفاظتی مناسب مانند رله اضافه‌بار و حفاظت اتصال کوتاه نیز در مدار در نظر گرفته شوند.

12. آیا می‌توان به جای کنتاکتور زیمنس با ظرفیت مشخص، مدل آمپری بالاتر خرید؟

در برخی شرایط امکان استفاده از کنتاکتور با ظرفیت بالاتر وجود دارد، اما انتخاب بزرگ‌تر همیشه به معنای انتخاب بهتر نیست. مدل باید با جریان موتور، شرایط AC-3، مدار فرمان، تجهیزات حفاظتی و ساختار تابلو هماهنگ باشد.

13. مهم‌ترین نکته در انتخاب کنتاکتور زیمنس چیست؟

مهم‌ترین نکته این است که انتخاب را صرفاً بر اساس توان موتور انجام ندهید. توان موتور برای شروع انتخاب است؛ جریان پلاک، رده کاری، ولتاژ بوبین و شرایط واقعی بهره‌برداری، انتخاب نهایی را مشخص می‌کنند.
