آیا کلید محافظ جان بدون ارت عمل میکند؟
یکی از پرسش‌های مهم در ایمنی تأسیسات الکتریکی این است که آیا کلید محافظ جان بدون ارت عمل میکند؟ بسیاری از افراد تصور می‌کنند کلید محافظ جان تنها زمانی می‌تواند جریان نشتی را تشخیص دهد که سیستم برق ساختمان به چاه ارت یا سیم ارت متصل باشد. این تصور تا حدی قابل درک است، زیرا ارت و محافظ جان هر دو برای کاهش خطر برق‌گرفتگی مورد استفاده قرار می‌گیرند؛ اما وظیفه و نحوه عملکرد این دو تجهیز کاملاً یکسان نیست.
کلید محافظ جان که با نام RCD یا در بسیاری از مصارف خانگی با عنوان RCCB شناخته می‌شود، وسیله‌ای است که جریان عبوری از هادی‌های مدار را با یکدیگر مقایسه میکند. اگر مقدار جریان عبوری از سیم فاز با جریان برگشتی از سیم نول برابر نباشد، این اختلاف می‌تواند نشانه وجود جریان نشتی باشد. در چنین شرایطی، کلید محافظ جان می‌تواند مدار را در مدت بسیار کوتاهی قطع کند.
بنابراین، ارت به‌صورت مستقیم شرط لازم برای تشخیص اختلاف جریان توسط محافظ جان نیست. به بیان ساده‌تر، ممکن است یک کلید محافظ جان حتی در ساختمانی که ارت مناسب ندارد نیز در هنگام ایجاد مسیر نشتی، عمل کند. با وجود این، این موضوع به هیچ عنوان به معنی ایمن بودن یک سیستم برق فاقد ارت نیست.
ارتینگ و محافظ جان دو لایه متفاوت اما مکمل برای ایمنی هستند. ارت مسیر مشخص و کم‌امپدانسی برای جریان خطا ایجاد میکند، در حالی که محافظ جان با تشخیص عدم تعادل جریان، از ادامه یافتن شرایط خطرناک جلوگیری میکند. بنابراین اگر در یک ساختمان ارت وجود ندارد، نباید تصور کرد که نصب RCD تمام مشکلات ایمنی را برطرف کرده است.
در ادامه بررسی می‌کنیم که کلید محافظ جان دقیقاً چگونه کار میکند، در نبود ارت چه اتفاقی می‌افتد، آیا RCD بدون ارت می‌تواند برق‌گرفتگی را تشخیص دهد، تفاوت سیستم ارت و محافظ جان چیست و چرا وجود هر دو برای یک سیستم الکتریکی ایمن اهمیت دارد.
کلید محافظ جان چگونه کار میکند؟
برای درک عملکرد کلید محافظ جان بدون ارت ابتدا باید ساختار عملکرد RCD را بشناسیم. برخلاف تصور رایج، این تجهیز مستقیماً وجود یا عدم وجود سیم ارت را بررسی نمی‌کند. وظیفه اصلی RCD، نظارت بر جریان عبوری در هادی‌های فعال مدار است.
در یک مدار تک‌فاز معمولی، جریان از طریق فاز به سمت مصرف‌کننده حرکت کرده و از طریق نول به منبع بازمی‌گردد. در حالت عادی، مقدار جریان رفت و برگشت تقریباً برابر است. برای مثال اگر یک وسیله برقی ۵ آمپر جریان از فاز دریافت کند، تقریباً همین مقدار جریان باید از طریق نول به منبع بازگردد.
اما اگر بخشی از جریان از مسیر دیگری خارج شود، دیگر جریان فاز و نول برابر نخواهند بود. این مسیر دیگر می‌تواند سیم ارت، بدنه فلزی یک وسیله، زمین یا حتی بدن انسان باشد.
مفهوم جریان نشتی در مدار برق
فرض کنید یک وسیله برقی دارای عایق آسیب‌دیده است و بخشی از جریان از سیم فاز به بدنه فلزی آن منتقل می‌شود. اگر شخصی بدنه را لمس کند و هم‌زمان با زمین ارتباط داشته باشد، بخشی از جریان ممکن است از بدن او عبور کند.
در این وضعیت، تمام جریان خروجی از فاز از طریق نول برنمی‌گردد. RCD این اختلاف را تشخیص می‌دهد و اگر مقدار اختلاف از آستانه حساسیت آن بیشتر باشد، مدار را قطع میکند.
برای نمونه، اگر جریان ۱۰ آمپر از فاز عبور کند اما ۹٫۹۷ آمپر از نول برگردد، حدود ۳۰ میلی‌آمپر اختلاف ایجاد شده است. یک محافظ جان با حساسیت ۳۰ میلی‌آمپر می‌تواند برای چنین شرایطی طراحی شده باشد و در صورت فراهم بودن شرایط عملکرد، مدار را قطع کند.
بنابراین نکته کلیدی این است:
RCD جریان نشتی را از طریق اختلاف جریان بین هادی‌های عبوری از خود تشخیص می‌دهد، نه با اندازه‌گیری مستقیم سیم ارت. به همین دلیل، پاسخ کوتاه به سؤال «آیا کلید محافظ جان بدون ارت عمل میکند؟» این است که بله، RCD می‌تواند بدون اتصال ارت نیز در صورت ایجاد جریان نشتی و شکل‌گیری مسیر برگشت، عمل کند.
اما این پاسخ نباید به این برداشت اشتباه منجر شود که ارت دیگر ضرورتی ندارد.
آیا کلید محافظ جان بدون ارت می‌تواند برق‌گرفتگی را تشخیص دهد؟
در شرایط خاص، بله. تصور کنید فردی یک سیم فاز معیوب را لمس کند و بدن او هم‌زمان با زمین یا یک جسم متصل به زمین تماس داشته باشد. در این وضعیت، جریان از فاز وارد بدن فرد شده و از مسیر دیگری به سمت منبع بازمی‌گردد.
از آنجا که این جریان دیگر از مسیر نول عبور نمی‌کند، RCD می‌تواند عدم تعادل جریان را تشخیص دهد. اگر جریان نشتی به اندازه‌ای باشد که از آستانه عملکرد کلید عبور کند، RCD مدار را قطع خواهد کرد.
اما نکته بسیار مهم این است که نبود ارت باعث نمی‌شود جریان نشتی همیشه از مسیر مناسبی عبور کند.
اگر هیچ مسیر مؤثری برای عبور جریان خطا وجود نداشته باشد، ممکن است یک بدنه فلزی برقدار شود اما جریان عبوری آن‌قدر کم باشد که RCD نتواند به آستانه قطع برسد. در این شرایط، فردی که بدنه را لمس میکند ممکن است همان مسیر لازم برای عبور جریان را ایجاد کند. به همین دلیل نمی‌توان از محافظ جان به‌عنوان جایگزین ارت استفاده کرد.
یک مثال ساده برای درک عملکرد RCD بدون ارت
فرض کنید یک ماشین لباسشویی دارای بدنه فلزی است و عایق داخلی آن آسیب دیده است. در یک سیستم دارای ارت، جریان خطا می‌تواند از بدنه به سیم ارت منتقل شود. این مسیر می‌تواند باعث شود حفاظت در برابر خطا به شکل مناسب‌تری انجام شود.
اما اگر سیم ارت وجود نداشته باشد، بدنه ممکن است برای مدتی در پتانسیل خطرناک قرار بگیرد. تا زمانی که مسیر مناسبی برای جریان نشتی ایجاد نشود، ممکن است RCD نیز اختلاف جریان قابل تشخیصی نبیند.
حال اگر فردی بدنه را لمس کند و بدن او به زمین مسیر داشته باشد، جریان از بدن عبور میکند. در این حالت RCD ممکن است جریان نشتی را تشخیص داده و قطع کند. این مثال نشان می‌دهد که RCD می‌تواند در چنین شرایطی نقش مهمی در کاهش مدت زمان برق‌گرفتگی داشته باشد، اما نباید عمداً اجازه داد بدن انسان نقش مسیر خطا را ایفا کند.

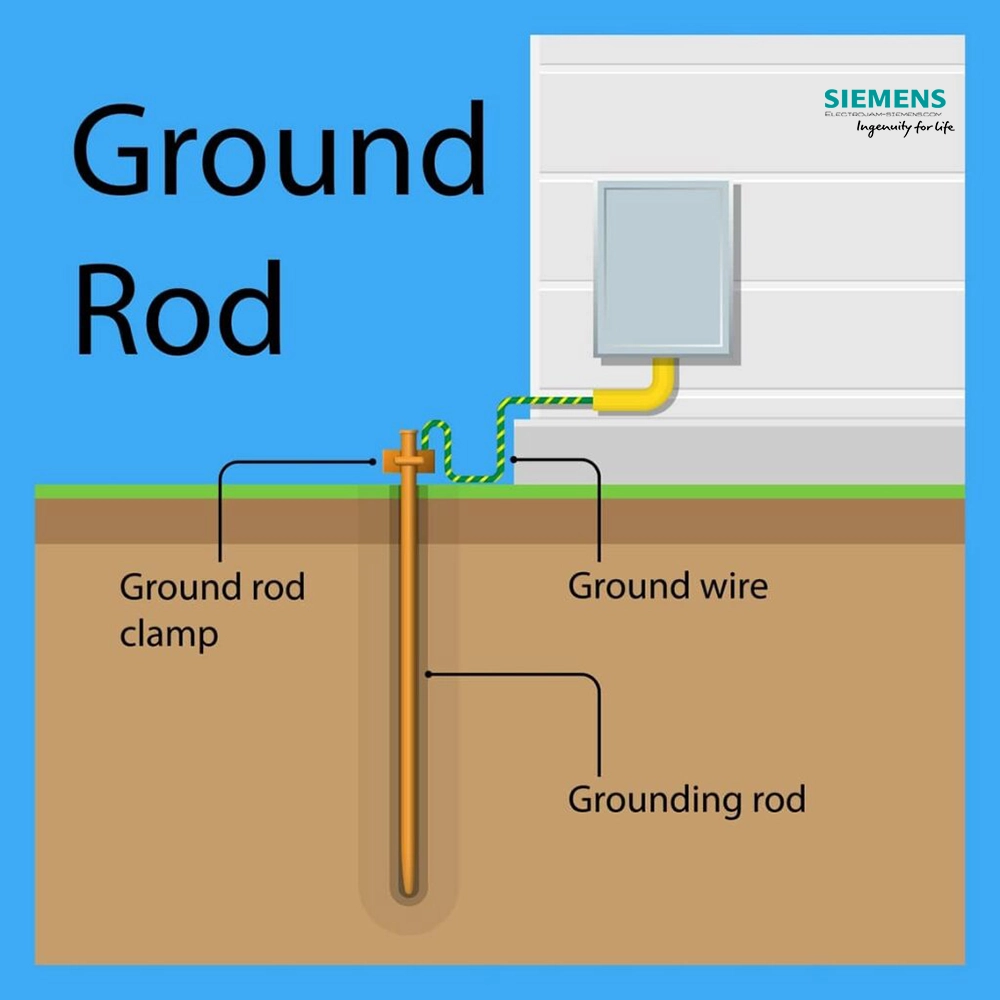

نقش ارت در سیستم برق چیست؟
ارتینگ یا سیستم اتصال زمین یکی از مهم‌ترین اجزای ایمنی تأسیسات الکتریکی است. هدف اصلی آن ایجاد یک مسیر مشخص برای جریان‌های خطا و کمک به محدود کردن ولتاژهای خطرناک روی بدنه تجهیزات است.
در یک سیستم مناسب، بدنه فلزی تجهیزاتی مانند تابلو برق، موتور، پمپ، ماشین‌آلات صنعتی و برخی لوازم خانگی به سیستم حفاظتی زمین متصل می‌شود. اگر عایق‌بندی داخلی تجهیز دچار مشکل شود و فاز با بدنه تماس پیدا کند، جریان خطا می‌تواند از مسیر حفاظتی زمین عبور کند.
این موضوع اهمیت بسیار زیادی دارد؛ زیرا در حالت عادی، جریان نباید از بدنه فلزی تجهیزات عبور کند.

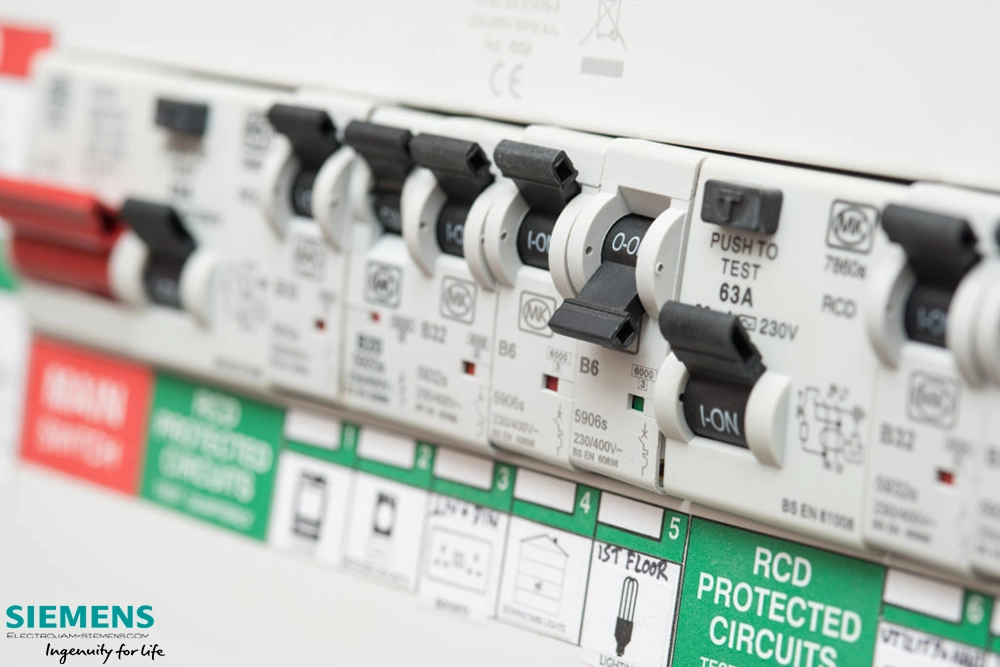

ارت چه تفاوتی با محافظ جان دارد؟
ارت و محافظ جان دو عملکرد متفاوت دارند:
| ویژگی | سیستم ارتینگ | کلید محافظ جان |
|---|---|---|
| وظیفه اصلی | ایجاد مسیر امن برای جریان خطا | تشخیص جریان نشتی |
| روش حفاظت | هدایت جریان خطا به مسیر حفاظتی | تشخیص اختلاف جریان رفت و برگشت |
| وابستگی مستقیم به RCD | خیر | برای عملکرد تشخیص، به ارت نیاز مستقیم ندارد |
| کاهش ولتاژ بدنه | نقش بسیار مهم دارد | به‌تنهایی تضمین‌کننده آن نیست |
| حفاظت در برابر برق‌گرفتگی | بسیار مهم | بسیار مهم |
| جایگزین دیگری می‌شود؟ | خیر | خیر |
در نتیجه، نمی‌توان گفت «چون کلید محافظ جان داریم، دیگر نیازی به ارت نیست» یا برعکس «چون ارت داریم، محافظ جان لازم نیست». این دو سیستم باید در کنار یکدیگر و مطابق طراحی صحیح تأسیسات مورد استفاده قرار گیرند.
چرا نبود ارت در کنار کلید محافظ جان خطرناک است؟
یکی از اشتباهات رایج این است که برخی افراد پس از نصب RCD تصور می‌کنند تمام خطرات برق‌گرفتگی برطرف شده است. در حالی که محافظ جان تنها یکی از لایه‌های حفاظت الکتریکی محسوب می‌شود.
اگر سیستم ارت وجود نداشته باشد، ممکن است بدنه فلزی یک دستگاه در اثر خرابی عایق، ولتاژ خطرناکی پیدا کند. حتی اگر RCD در نهایت بتواند با ایجاد جریان نشتی مدار را قطع کند، تا زمان ایجاد مسیر نشتی ممکن است بدنه در وضعیت خطرناک باقی بماند.
از طرف دیگر، RCD نیز یک تجهیز مکانیکی و الکتریکی است و مانند هر وسیله حفاظتی دیگری ممکن است دچار خرابی، نصب اشتباه یا کاهش عملکرد شود. به همین دلیل طراحی صحیح سیستم حفاظتی نباید تنها به یک تجهیز وابسته باشد.
ارت مناسب، محافظ جان، حفاظت اضافه‌جریان، هم‌بندی مناسب و اجرای صحیح سیم‌کشی، در کنار یکدیگر مجموعه‌ای از لایه‌های حفاظتی را ایجاد می‌کنند.
آیا می‌توان به جای ارت از کلید محافظ جان استفاده کرد؟
خیر. استفاده از محافظ جان به جای سیستم ارت یک راهکار اصولی محسوب نمی‌شود.
ممکن است RCD در یک مدار بدون ارت نیز در شرایط خاص عمل کند، اما این موضوع به معنی آن نیست که وظایف ارت را انجام می‌دهد. ارتینگ علاوه بر ایجاد مسیر جریان خطا، در کنترل ولتاژ تماس و هم‌پتانسیل‌سازی قسمت‌های فلزی نقش دارد.
محافظ جان نیز وظیفه دارد عدم تعادل جریان را تشخیص دهد و در صورت عبور جریان نشتی از حد مشخص، مدار را قطع کند. به همین دلیل، این دو تجهیز را باید مکمل یکدیگر دانست، نه جایگزین یکدیگر.
کلید محافظ جان بدون ارت در چه شرایطی ممکن است عمل کند؟
برای اینکه RCD عمل کند، باید اختلافی بین جریان عبوری از هادی‌های تحت نظارت آن ایجاد شود. بنابراین وجود ارت تنها یکی از مسیرهای احتمالی ایجاد این اختلاف است.
برای مثال، جریان نشتی ممکن است از طریق:
- بدن انسان
- بدنه فلزی یک تجهیز و سپس مسیر دیگری به زمین
- کابل یا عایق آسیب‌دیده
- تماس ناخواسته با یک هادی دیگر
- مسیرهای خازنی یا نشتی طبیعی تجهیزات
ایجاد شود.
بنابراین اگر جریان از فاز خارج شده و از مسیر دیگری به منبع بازگردد، RCD می‌تواند این اختلاف را تشخیص دهد؛ حتی اگر آن مسیر، سیم ارت اختصاصی نباشد.
با این حال، هیچ‌یک از این موارد نباید بهانه‌ای برای حذف سیستم ارت باشد. طراحی تأسیسات بدون ارت باید صرفاً در شرایطی انجام شود که نوع سیستم توزیع، استانداردهای مربوطه و روش حفاظت الکتریکی آن اجازه چنین کاری را بدهد.

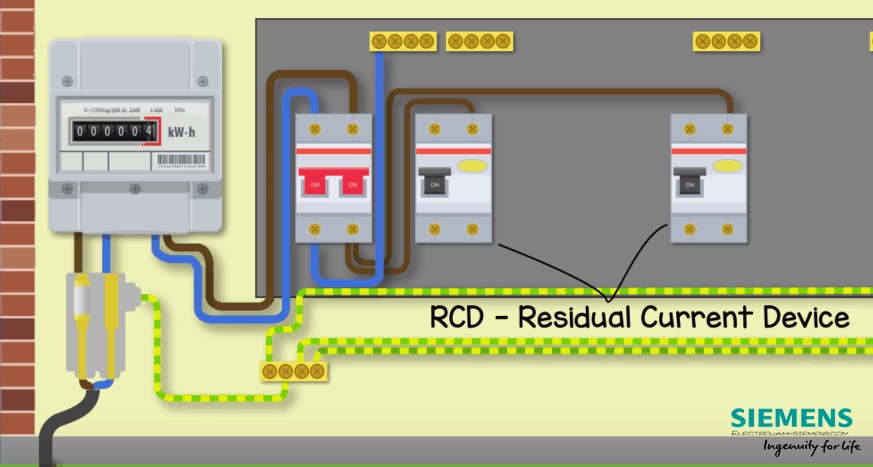

تفاوت عملکرد کلید محافظ جان و سیستم ارتینگ
برای پاسخ دقیق‌تر به سؤال آیا کلید محافظ جان بدون ارت عمل میکند؟ باید تفاوت میان این دو سیستم حفاظتی را به‌خوبی درک کنیم. ارت و محافظ جان هر دو با هدف افزایش ایمنی مدار الکتریکی استفاده می‌شوند، اما روش کار آنها متفاوت است.
سیستم ارتینگ تلاش میکند در زمان بروز خطای الکتریکی، یک مسیر حفاظتی مناسب برای جریان ایجاد کند. در مقابل، کلید محافظ جان وظیفه دارد اختلاف جریان میان هادی‌های تحت نظارت خود را تشخیص دهد.
به زبان ساده، ارت بیشتر به این سؤال پاسخ می‌دهد که «اگر بدنه یک وسیله برقدار شد، جریان خطا از چه مسیری عبور کند؟»، در حالی که RCD به این سؤال پاسخ می‌دهد که «آیا تمام جریانی که از مدار خارج شده، از همان مسیر مورد انتظار برگشته است؟»
همین تفاوت نشان می‌دهد که هیچ‌کدام نمی‌توانند به‌طور کامل جای دیگری را بگیرند.

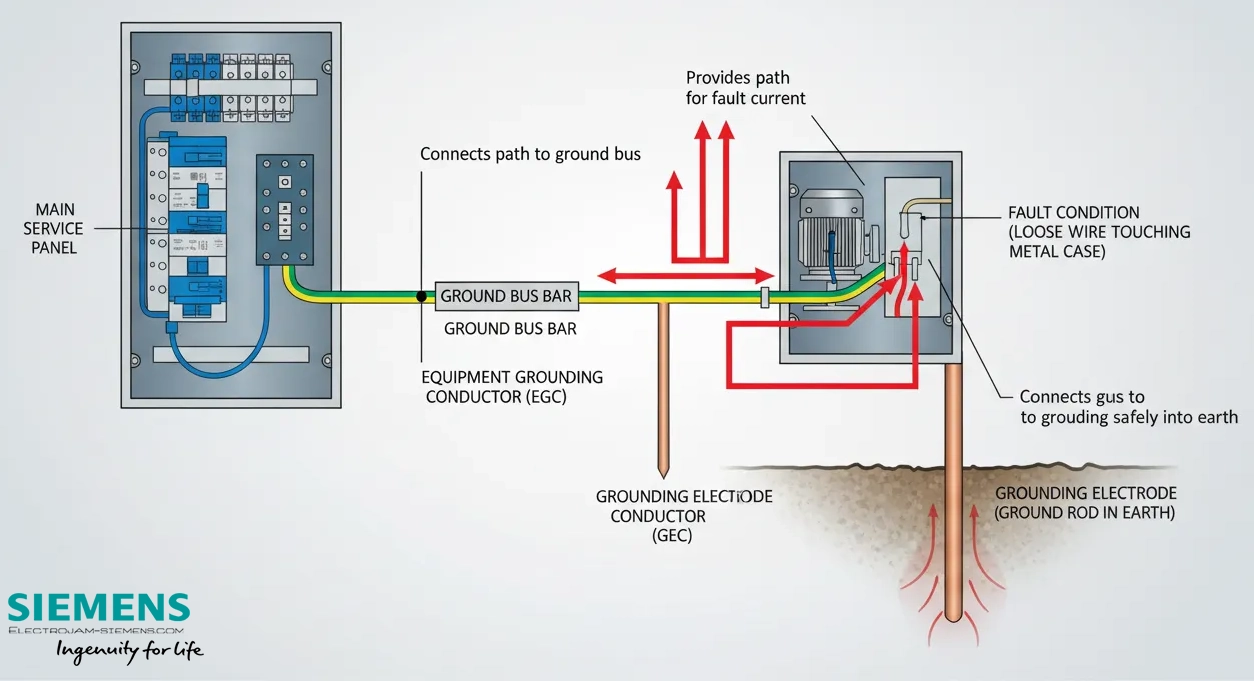

ارت چگونه در زمان بروز خطا کمک میکند؟
فرض کنید عایق یک موتور الکتریکی آسیب دیده و هادی فاز با بدنه فلزی موتور تماس پیدا کرده است. اگر بدنه موتور به سیستم ارت متصل باشد، جریان خطا می‌تواند از مسیر حفاظتی زمین عبور کند.
این مسیر باید به‌گونه‌ای طراحی شده باشد که شرایط لازم برای عملکرد تجهیزات حفاظتی فراهم شود و ولتاژ تماس خطرناک تا حد امکان محدود شود.
در چنین شرایطی، وجود ارت باعث می‌شود جریان خطا مسیر مشخصی داشته باشد و احتمال باقی ماندن بدنه در یک پتانسیل خطرناک کاهش پیدا کند.
محافظ جان چگونه وارد عمل می‌شود؟
محافظ جان معمولاً جریان عبوری از هادی‌های فعال را با یکدیگر مقایسه میکند. اگر جریانی از مسیر دیگری خارج شود، اختلاف ایجادشده تشخیص داده می‌شود.
برای مثال، فرض کنید:
- جریان عبوری از فاز: ۵ آمپر
- جریان برگشتی از نول: ۴٫۹۷ آمپر
- جریان اختلافی: ۰٫۰۳ آمپر یا ۳۰ میلی‌آمپر
در این حالت، یک RCD با حساسیت مناسب می‌تواند جریان نشتی را تشخیص داده و فرمان قطع صادر کند.
بنابراین عملکرد RCD به تعادل جریان وابسته است، نه به وجود مستقیم سیم ارت.
اگر ارت نداشته باشیم چه اتفاقی برای بدنه وسیله برقی می‌افتد؟
این یکی از مهم‌ترین بخش‌های بحث کلید محافظ جان بدون ارت است. تصور کنید یک یخچال، لباسشویی، پمپ، موتور یا دستگاه صنعتی دارای بدنه فلزی باشد. در اثر فرسودگی عایق، سیم فاز با بدنه تماس پیدا میکند.
اگر سیستم ارت وجود داشته باشد، بدنه به یک مسیر حفاظتی متصل است و جریان خطا می‌تواند از آن مسیر عبور کند. اما اگر ارت وجود نداشته باشد، ممکن است بدنه برای مدتی در ولتاژ خطرناک قرار بگیرد.
در این حالت RCD الزاماً همان لحظه عمل نمی‌کند، زیرا ممکن است هنوز جریان قابل‌توجهی از مدار خارج نشده باشد. برای ایجاد اختلاف جریان، باید مسیر برگشت دیگری ایجاد شود. این مسیر ممکن است بعداً با تماس انسان، تماس با یک تجهیز دیگر یا شرایط محیطی ایجاد شود. به همین دلیل، نبود ارت می‌تواند باعث شود یک دستگاه ظاهراً عادی، در شرایط خرابی به منبع خطر تبدیل شود.
آیا لمس بدنه وسیله بدون ارت باعث قطع محافظ جان می‌شود؟
پاسخ به این سؤال به شرایط مدار بستگی دارد.
اگر فرد بدنه برقدار یک وسیله را لمس کند و بدن او مسیر مناسبی برای عبور جریان به سمت زمین یا منبع ایجاد کند، بخشی از جریان می‌تواند از مسیر بدن عبور کند. در نتیجه جریان عبوری از فاز با جریان برگشتی از نول برابر نخواهد بود و RCD ممکن است عمل کند. اما نباید این موضوع را به‌عنوان یک روش آزمایش یا راهکار حفاظتی در نظر گرفت.
هیچ‌گاه برای بررسی عملکرد کلید محافظ جان، بدنه یا سیم برق را عمداً لمس نکنید.
وجود RCD به معنی آن نیست که هر نوع برق‌گرفتگی را بدون هیچ خطری متوقف میکند. شدت جریان، مسیر عبور آن از بدن، مدت تماس، شرایط محیط و ویژگی‌های RCD همگی در میزان خطر تأثیر دارند. هدف محافظ جان این است که مدت زمان عبور جریان خطرناک را کاهش دهد، نه اینکه برق‌گرفتگی را به یک اتفاق بی‌خطر تبدیل کند.
کلید محافظ جان ۳۰ میلی‌آمپر چیست؟
یکی از متداول‌ترین انواع RCD برای حفاظت اشخاص، کلید محافظ جان با حساسیت حدود ۳۰ میلی‌آمپر است.
عدد ۳۰ میلی‌آمپر نشان‌دهنده آستانه جریان نشتی مورد توجه تجهیز است، اما نباید آن را به‌عنوان یک مقدار کاملاً ثابت و یکسان برای تمام شرایط در نظر گرفت. مشخصات عملکردی دقیق باید از دیتاشیت و استاندارد تجهیز بررسی شود.
محافظ جان ۳۰ میلی‌آمپر معمولاً برای مدارهایی استفاده می‌شود که حفاظت در برابر برق‌گرفتگی افراد اهمیت زیادی دارد. برای مثال، در بسیاری از کاربردهای ساختمانی، مدارهای پریز و برخی تجهیزات برقی با RCD مناسب تحت حفاظت قرار می‌گیرند.
آیا RCD ۳۰ میلی‌آمپر بدون ارت هم عمل میکند؟
از نظر اصل عملکرد، بله؛ اگر جریان نشتی باعث ایجاد اختلاف مناسب بین جریان رفت و برگشت شود، RCD می‌تواند بدون اینکه سیم ارت نقش مستقیم در ایجاد این اختلاف داشته باشد، عمل کند اما این موضوع به معنی حذف ارت نیست.
اگر یک تجهیز بدون ارت دچار نشتی به بدنه شود، ممکن است ابتدا بدنه در وضعیت خطرناک قرار بگیرد و تنها زمانی که فرد یا مسیر دیگری باعث ایجاد جریان نشتی شود، RCD وارد عمل شود. بنابراین RCD بدون ارت ممکن است کار کند، اما سیستم فاقد ارت الزاماً از سطح ایمنی مطلوب برخوردار نیست.
آیا کلید محافظ جان در مدار دو سیمه کار میکند؟
در برخی مدارهای دو سیمه نیز RCD می‌تواند از نظر اصل عملکرد جریان نشتی را تشخیص دهد. برای مثال اگر مدار شامل فاز و نول باشد و جریان از فاز خارج شده و از مسیر دیگری به سمت منبع بازگردد، اختلاف جریان ایجاد می‌شود اما باید توجه داشت که «کار کردن RCD در مدار دو سیمه» با «استاندارد و ایمن بودن کل سیستم» یک مفهوم نیست.
اگر تأسیسات قدیمی فاقد سیم حفاظتی باشد، صرفاً نصب یک محافظ جان نباید به‌عنوان اصلاح کامل سیستم برق تلقی شود. در چنین شرایطی باید کل وضعیت سیم‌کشی، نوع سیستم زمین، تابلو برق، حفاظت اضافه‌جریان، هم‌بندی و شرایط مصرف‌کننده توسط فرد متخصص بررسی شود.

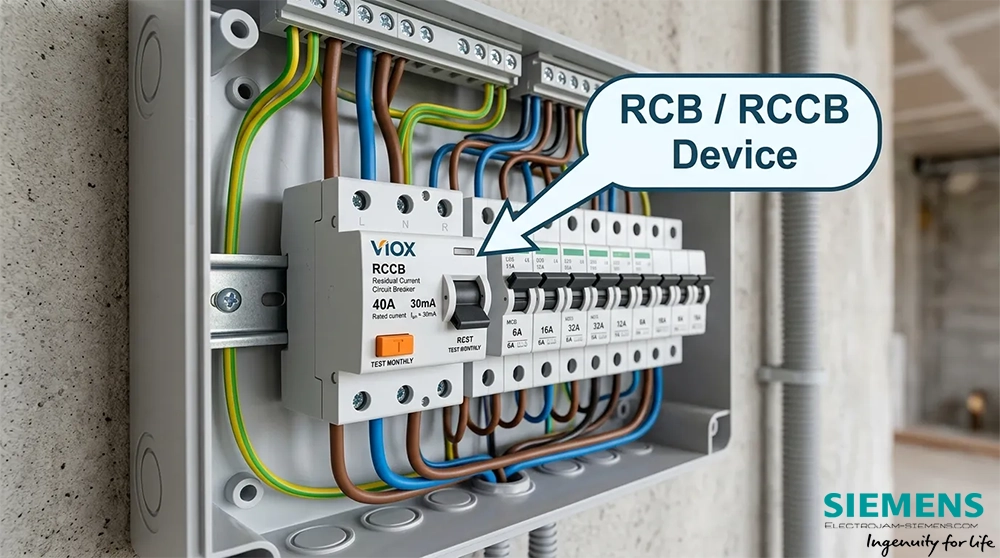

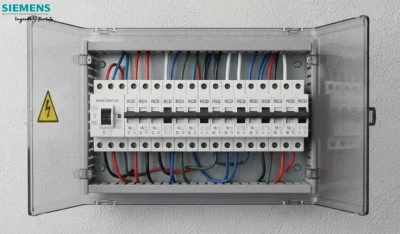

تفاوت RCD، RCCB و RCBO چیست؟
اصطلاحات مختلفی در حوزه حفاظت جریان نشتی استفاده می‌شوند و گاهی باعث سردرگمی کاربران می‌شوند.
RCD :
RCD نام عمومی خانواده تجهیزاتی است که برای تشخیص جریان باقیمانده یا نشتی استفاده می‌شوند.
RCCB :
RCCB یکی از انواع تجهیزات حفاظت جریان نشتی است که عمدتاً برای حفاظت در برابر جریان نشتی استفاده می‌شود و به‌تنهایی وظیفه حفاظت اضافه‌جریان مانند فیوز یا کلید مینیاتوری را بر عهده ندارد.
RCBO :
RCBO تجهیزی است که عملکرد حفاظت جریان نشتی و حفاظت در برابر اضافه‌جریان را در یک تجهیز ترکیب میکند.
بنابراین در زمان انتخاب تجهیز حفاظتی، نباید فقط به عبارت «محافظ جان» توجه کرد. باید مشخص شود تجهیز دقیقاً چه نوع حفاظتی ارائه می‌دهد و در چه مداری قرار است استفاده شود.
جدول مقایسه تجهیزات حفاظتی
| تجهیز | تشخیص جریان نشتی | حفاظت اضافه‌جریان | حفاظت اتصال کوتاه | کاربرد اصلی |
|---|---|---|---|---|
| RCD | بله | بسته به نوع تجهیز | بسته به نوع تجهیز | حفاظت جریان باقیمانده |
| RCCB | بله | خیر | خیر | حفاظت در برابر نشتی |
| RCBO | بله | بله | بله | حفاظت ترکیبی |
| کلید مینیاتوری | خیر | بله | بله | اضافه‌بار و اتصال کوتاه |
| سیستم ارت | مسیر حفاظتی ایجاد میکند | خیر | خیر | حفاظت در برابر خطای بدنه |
این جدول به‌خوبی نشان می‌دهد که نمی‌توان تمام تجهیزات حفاظتی را یکسان دانست.
آیا وجود ارت روی حساسیت کلید محافظ جان تأثیر دارد؟
به‌صورت مستقیم، RCD جریان نشتی را از طریق مقایسه جریان هادی‌های عبوری تشخیص می‌دهد و وجود ارت به‌عنوان ورودی اندازه‌گیری RCD محسوب نمی‌شود.
اما ارت می‌تواند روی نحوه ایجاد جریان خطا و مسیر برگشت آن تأثیر بسیار مهمی داشته باشد. در یک سیستم دارای ارت، خطای اتصال فاز به بدنه می‌تواند جریان را از مسیر حفاظتی عبور دهد. در نتیجه جریان نشتی ایجادشده از مسیر دیگری به منبع بازمی‌گردد و RCD می‌تواند آن را تشخیص دهد.
در سیستم فاقد ارت، ممکن است جریان خطای بدنه تا زمان تماس شخص یا ایجاد یک مسیر دیگر بسیار کم باشد.
بنابراین می‌توان گفت: ارت الزاماً شرط تشخیص RCD نیست، اما وجود آن در ایجاد یک سیستم حفاظت مؤثر و کنترل خطا اهمیت اساسی دارد.
آیا کلید محافظ جان بدون ارت از آتش‌سوزی جلوگیری میکند؟
RCD می‌تواند در برخی شرایط جریان‌های نشتی را که احتمال ایجاد گرما یا آتش‌سوزی دارند تشخیص دهد و با قطع مدار، خطر را کاهش دهد. با این حال، محافظ جان برای تمام انواع آتش‌سوزی‌های الکتریکی طراحی نشده است.
برای مثال، اضافه‌بار طولانی‌مدت یا اتصال کوتاه ممکن است نیازمند حفاظت اضافه‌جریان مناسب باشد. بنابراین وجود RCD نباید باعث شود کلیدهای مینیاتوری، فیوزها و سایر تجهیزات حفاظتی حذف شوند.
همچنین اگر جریان نشتی به اندازه‌ای نباشد که RCD را تحریک کند، امکان باقی ماندن یک خطای الکتریکی وجود دارد. به همین دلیل، حفاظت در برابر آتش‌سوزی الکتریکی نیز نیازمند ترکیبی از طراحی صحیح، تجهیزات استاندارد، سیم‌کشی مناسب و نگهداری دوره‌ای است.
تست کلید محافظ جان چگونه انجام می‌شود؟
بسیاری از کلیدهای محافظ جان دارای دکمه‌ای با عنوان TEST هستند. این دکمه برای بررسی عملکرد مکانیزم قطع کلید طراحی شده است. با فشردن دکمه TEST، شرایطی شبیه به ایجاد اختلاف جریان در داخل تجهیز ایجاد می‌شود و در صورت عملکرد صحیح، RCD باید مدار را قطع کند.
چرا تست دوره‌ای RCD مهم است؟
ممکن است یک کلید محافظ جان در اثر عوامل مختلف دچار مشکل شود؛ از جمله:
- فرسودگی مکانیکی
- نصب نادرست
- شرایط محیطی نامناسب
- آلودگی و رطوبت
- خرابی داخلی
- تغییرات یا آسیب در سیم‌کشی
- استفاده طولانی‌مدت بدون بررسی
به همین دلیل تست دوره‌ای مطابق دستورالعمل سازنده و الزامات تأسیسات اهمیت دارد.
دکمه TEST یک بررسی عملکردی ساده است و جایگزین آزمایش‌های تخصصی تأسیسات و اندازه‌گیری‌های لازم توسط تکنسین برق نیست.
اشتباهات رایج درباره کلید محافظ جان بدون ارت
اشتباه اول: محافظ جان جای ارت را می‌گیرد
این یکی از رایج‌ترین باورهای نادرست است. RCD و ارت وظایف متفاوتی دارند و وجود یکی به معنی بی‌نیازی از دیگری نیست.
اشتباه دوم: بدون ارت، محافظ جان اصلاً کار نمی‌کند
این تصور نیز کاملاً درست نیست. RCD می‌تواند در مدار فاقد ارت نیز جریان نشتی را تشخیص دهد، مشروط بر اینکه اختلاف جریان لازم ایجاد شود.
اشتباه سوم: با وجود محافظ جان، هر نوع برق‌گرفتگی بی‌خطر است
RCD برای کاهش خطر طراحی شده است، اما هیچ تجهیز حفاظتی نمی‌تواند تمام شرایط برق‌گرفتگی را بی‌خطر کند.
اشتباه چهارم: دکمه TEST یعنی تمام سیستم برق سالم است
عملکرد دکمه TEST تنها نشان می‌دهد مکانیزم مربوطه در شرایط آزمایش داخلی واکنش نشان می‌دهد. این تست به‌تنهایی سلامت کل سیم‌کشی، ارت، اتصالات و سایر تجهیزات را تأیید نمی‌کند.
اشتباه پنجم: هر محافظ جانی برای هر کاربردی مناسب است
نوع RCD، جریان نامی، حساسیت، نوع جریان قابل تشخیص و شرایط نصب باید متناسب با مدار و تجهیزات انتخاب شود.
آیا در ساختمان قدیمی می‌توان فقط محافظ جان نصب کرد؟
در ساختمان‌های قدیمی که سیم‌کشی آنها فاقد هادی حفاظتی است، نصب محافظ جان می‌تواند یک لایه حفاظتی مهم ایجاد کند؛ اما نباید آن را راه‌حل کامل اصلاح سیستم برق دانست. ابتدا باید مشخص شود سیستم موجود چگونه سیم‌کشی شده، وضعیت نول و ارت چگونه است، تابلو برق چه تجهیزاتی دارد و آیا امکان اصلاح سیم‌کشی و اجرای سیستم حفاظتی مناسب وجود دارد یا خیر.
در برخی ساختمان‌های قدیمی، مشکل فقط نبود ارت نیست و ممکن است سیم‌کشی، ظرفیت مدار، اتصالات، تابلو و حفاظت اضافه‌جریان نیز نیاز به اصلاح داشته باشند. بنابراین بهترین رویکرد، ارزیابی کامل تأسیسات توسط برقکار یا مهندس متخصص و سپس انتخاب راهکار حفاظتی مناسب است.
نقش کلید محافظ جان در کنار ارت در تأسیسات صنعتی
در محیط‌های صنعتی، موضوع حفاظت الکتریکی اهمیت بیشتری پیدا میکند؛ زیرا تجهیزات می‌توانند توان و جریان بسیار بالاتری داشته باشند و بدنه فلزی ماشین‌آلات، موتورهای الکتریکی، تابلوهای کنترل و تجهیزات اتوماسیون در معرض شرایط مختلف قرار دارند.
در چنین محیطی، ارتینگ مناسب برای تابلوها، موتورها و تجهیزات فلزی اهمیت ویژه‌ای دارد. در کنار آن، تجهیزات حفاظت جریان نشتی نیز باید بر اساس نوع مصرف‌کننده و شرایط شبکه انتخاب شوند.
به‌خصوص در مدارهایی که از تجهیزات الکترونیکی، درایوها، منابع تغذیه سوئیچینگ یا تجهیزات دارای فیلترهای EMI استفاده می‌شود، انتخاب نوع مناسب RCD اهمیت زیادی دارد؛ زیرا این تجهیزات می‌توانند جریان‌های نشتی طبیعی یا شکل موج‌های متفاوتی ایجاد کنند.
در نتیجه در تأسیسات صنعتی، انتخاب محافظ جان نباید صرفاً براساس قیمت یا آمپراژ انجام شود.
آیا کلید محافظ جان زیمنس بدون ارت کار میکند؟
کلیدهای محافظ جان تولیدکنندگان معتبر، از جمله تجهیزات حفاظتی زیمنس، بر اساس اصل تشخیص جریان باقیمانده عمل می‌کنند. بنابراین اصل عملکرد RCD به مقایسه جریان عبوری از هادی‌های تحت نظارت وابسته است و نه اتصال مستقیم سیم ارت به خود کلید.
با این حال، استفاده از تجهیزات استاندارد به تنهایی کافی نیست. نحوه نصب، نوع شبکه، سیم‌کشی، ارتینگ، انتخاب صحیح تجهیز و هماهنگی آن با سایر تجهیزات حفاظتی نیز اهمیت دارد. به همین دلیل اگر قرار است از کلید محافظ جان زیمنس یا هر برند معتبر دیگری استفاده شود، باید تجهیز متناسب با مشخصات شبکه و کاربرد انتخاب و توسط فرد متخصص نصب شود.
هنگام نصب محافظ جان بدون ارت به چه نکاتی توجه کنیم؟
اگر یک ساختمان یا کارگاه فاقد سیستم ارت مناسب است، نباید صرفاً با نصب RCD تصور کرد مشکل ایمنی برطرف شده است.
موارد زیر باید بررسی شوند:
- وضعیت سیم‌کشی موجود
- نوع سیستم توزیع برق
- وضعیت هادی نول
- امکان اجرای هادی حفاظتی
- وضعیت هم‌بندی
- وجود یا نبود نشتی در تجهیزات
- جریان نامی مدار
- نوع و حساسیت RCD
- هماهنگی RCD با کلیدهای حفاظتی دیگر
- شرایط محیطی محل نصب
- دستورالعمل سازنده تجهیز
همچنین هرگز نباید سیم نول و ارت را بدون طراحی و بررسی تخصصی به یکدیگر متصل کرد. نوع سیستم زمین و نحوه اتصال هادی‌ها باید بر اساس ساختار شبکه و مقررات مربوطه تعیین شود.
چه زمانی باید سیستم برق توسط متخصص بررسی شود؟
در صورت مشاهده هر یک از علائم زیر، بررسی تخصصی سیستم برق ضروری است:
- قطع مکرر محافظ جان
- برقدار شدن بدنه وسایل
- احساس برق خفیف هنگام لمس تجهیزات
- جرقه‌زدن پریز یا کلید
- بوی سوختگی
- داغ شدن غیرعادی سیم‌ها یا تجهیزات
- قطع شدن مکرر کلیدهای حفاظتی
- وجود رطوبت در اطراف تجهیزات برقی
- فرسودگی یا آسیب دیدن کابل‌ها
- نبود سیم ارت در مدارهایی که به حفاظت حفاظتی نیاز دارند
قطع مکرر RCD را نباید صرفاً با بالا زدن دوباره کلید برطرف کرد. این اتفاق ممکن است نشانه وجود جریان نشتی یا خرابی یک تجهیز باشد.
چگونه بفهمیم نبود ارت باعث کاهش ایمنی مدار شده است؟
نبود سیم ارت همیشه به این معنی نیست که تمام تجهیزات برقی بلافاصله خطرناک هستند، اما یک لایه مهم از حفاظت الکتریکی را از سیستم حذف میکند. برای همین، در بررسی کلید محافظ جان بدون ارت نباید فقط به این موضوع توجه کرد که RCD در زمان تست قطع میکند یا خیر.
ممکن است محافظ جان کاملاً سالم باشد، اما سیستم ارتینگ ساختمان مشکل داشته باشد. در این شرایط RCD همچنان می‌تواند جریان نشتی را تشخیص دهد، ولی مسیر حفاظتی لازم برای بسیاری از خطاهای بدنه وجود ندارد.
برای ارزیابی وضعیت سیستم، مواردی مانند پیوستگی هادی حفاظتی، مقاومت سیستم زمین، وضعیت اتصالات، ولتاژ تماس و عملکرد تجهیزات حفاظتی باید با ابزار مناسب بررسی شوند.
آیا با مولتی‌متر می‌توان وجود ارت را بررسی کرد؟
مولتی‌متر می‌تواند اطلاعات اولیه‌ای درباره ولتاژ بین برخی هادی‌ها ارائه دهد، اما اندازه‌گیری ساده ولتاژ بین فاز و ارت به‌تنهایی سلامت سیستم ارتینگ را اثبات نمی‌کند. ممکن است در یک پریز، ولتاژ ظاهراً طبیعی مشاهده شود، اما هادی حفاظتی دارای اتصال نامناسب یا مقاومت بالا باشد.
آزمایش دقیق سیستم زمین نیازمند تجهیزات و روش‌های اندازه‌گیری مناسب است و بهتر است توسط متخصص برق انجام شود. بنابراین اگر هدف بررسی واقعی ارتینگ یک ساختمان است، نباید صرفاً به یک اندازه‌گیری ساده با مولتی‌متر اکتفا کرد.
چرا ارت و محافظ جان باید در کنار یکدیگر استفاده شوند؟
مهم‌ترین دلیل، ایجاد چند لایه حفاظت است.
فرض کنید یک وسیله برقی فلزی دچار اتصال فاز به بدنه شود. ارت می‌تواند مسیر مشخصی برای جریان خطا فراهم کند و از باقی ماندن بدنه در شرایط خطرناک جلوگیری کند. در همین حال، تجهیزات حفاظتی مانند RCD می‌توانند جریان نشتی را تشخیص داده و مدار را قطع کنند.
اگر یکی از این لایه‌ها وجود نداشته باشد، سیستم به یک روش حفاظتی کمتر وابسته می‌شود. در واقع، ایمنی برق را نباید به عملکرد یک تجهیز محدود کرد. ایمنی مناسب نتیجه هماهنگی چند عامل است:
سیم‌کشی صحیح + حفاظت اضافه‌جریان + ارتینگ مناسب + هم‌بندی + محافظ جان مناسب + نصب اصولی + بازرسی و تست دوره‌ای
این رویکرد به‌خصوص در محیط‌های صنعتی اهمیت بیشتری دارد.
آیا محافظ جان در صورت قطع شدن سیم ارت از کار می‌افتد؟
خیر، قطع شدن سیم ارت لزوماً باعث از کار افتادن مکانیزم تشخیص RCD نمی‌شود. اگر در مدار جریان نشتی ایجاد شود و بخشی از جریان از مسیر دیگری به منبع بازگردد، محافظ جان می‌تواند اختلاف جریان را تشخیص دهد.
اما قطع ارت ممکن است باعث شود برخی خطاهای بدنه به شکل متفاوتی رخ دهند. برای مثال اگر بدنه یک دستگاه به فاز متصل شود ولی مسیر مناسبی برای جریان خطا وجود نداشته باشد، ممکن است جریان کافی برای عملکرد سریع تجهیزات حفاظتی ایجاد نشود، در این شرایط بدنه می‌تواند برای انسان خطرناک باشد.
پس باید میان دو موضوع تفاوت قائل شد:
عملکرد مکانیزم RCD و ایمنی کل سیستم برق.
ممکن است اولی برقرار باشد، اما دومی به دلیل نبود ارت مناسب دچار مشکل باشد.
آیا می‌توان ارت را به لوله آب یا گاز متصل کرد؟
اتصال هادی حفاظتی به لوله‌های آب یا گاز به‌عنوان یک راهکار عمومی و خودسرانه توصیه نمی‌شود.
در سیستم‌های مدرن، لوله‌کشی‌ها ممکن است به دلایل مختلف تغییر کنند، دارای اتصالات عایق باشند یا اصلاً برای استفاده به‌عنوان مسیر حفاظتی طراحی نشده باشند. به‌خصوص استفاده از لوله گاز به‌عنوان مسیر ارت می‌تواند خطرناک باشد.
سیستم ارت باید مطابق طراحی تأسیسات و الزامات فنی اجرا شود. اگر ساختمان فاقد ارت مناسب است، راهکار صحیح، بررسی امکان اجرای سیستم اتصال زمین مناسب توسط متخصص است، نه ایجاد یک اتصال موقت به لوله‌های ساختمان.
آیا نول می‌تواند جای ارت را بگیرد؟
یکی از خطرناک‌ترین اشتباهات در سیم‌کشی، استفاده نادرست از نول به‌عنوان جایگزین هادی حفاظتی است. نول و هادی حفاظتی وظایف متفاوتی دارند و نباید صرفاً به دلیل اینکه هر دو در نهایت با سیستم زمین مرتبط هستند، آنها را یکسان دانست.
در برخی سیستم‌های توزیع، نحوه ارتباط نول و هادی حفاظتی طبق ساختار مشخص شبکه تعریف می‌شود، اما ایجاد اتصال دلخواه میان این هادی‌ها در محل مصرف می‌تواند باعث ایجاد شرایط خطرناک شود. بنابراین اگر یک ساختمان فاقد سیم ارت است، نباید با یک اتصال ساده نول به بدنه وسایل، سیستم ارت مصنوعی ایجاد کرد.
این کار می‌تواند در شرایط خطای نول، بدنه تجهیزات را در معرض ولتاژ خطرناک قرار دهد.
مهم‌ترین نکات انتخاب کلید محافظ جان
انتخاب RCD مناسب فقط به خرید یک کلید با عنوان «محافظ جان» محدود نمی‌شود. چند مشخصه مهم باید هنگام انتخاب بررسی شود.
- جریان نامی : جریان نامی کلید باید با مدار و تجهیزات حفاظتی آن هماهنگ باشد. استفاده از تجهیزی که مشخصات آن با مدار سازگار نیست، می‌تواند عملکرد نامناسبی ایجاد کند.
- جریان نشتی نامی : مقدار حساسیت RCD باید براساس نوع کاربرد انتخاب شود. برای حفاظت افراد، مقادیر حساسیت پایین مانند ۳۰ میلی‌آمپر در بسیاری از کاربردها مورد استفاده قرار می‌گیرند، اما انتخاب نهایی باید بر اساس طراحی مدار و مقررات مربوطه باشد.
- نوع RCD : همه RCDها برای تمام انواع بارهای الکتریکی مناسب نیستند. تجهیزات الکترونیکی، درایوها، منابع تغذیه و برخی مصرف‌کننده‌های مدرن می‌توانند ویژگی‌های متفاوتی در جریان نشتی ایجاد کنند.
- بنابراین نوع RCD باید متناسب با تجهیزات انتخاب شود.
- تعداد پل‌ها : بسته به ساختار شبکه و نوع مدار، کلیدهای دوپل، چهارپل و انواع دیگر مورد استفاده قرار می‌گیرند.
- برند و استاندارد : استفاده از تجهیزات دارای مشخصات فنی معتبر، استاندارد و مستندات سازنده اهمیت زیادی دارد. قیمت پایین یک تجهیز حفاظتی نباید تنها معیار انتخاب باشد.
جدول راهنمای انتخاب و بررسی محافظ جان
| مورد بررسی | اهمیت |
|---|---|
| جریان نامی | هماهنگی با مدار |
| حساسیت جریان نشتی | تعیین سطح حفاظت |
| نوع RCD | سازگاری با نوع بار |
| تعداد پل | متناسب با ساختار شبکه |
| قدرت و مشخصات قطع | هماهنگی با سیستم حفاظتی |
| برند و استاندارد | اطمینان از کیفیت تجهیز |
| شرایط محیطی | جلوگیری از عملکرد نامناسب |
| نحوه نصب | تضمین عملکرد صحیح |
| تست دوره‌ای | اطمینان از سلامت مکانیزم |
آیا قطع مکرر محافظ جان به معنی خراب بودن آن است؟
نه لزوماً.
قطع مکرر RCD ممکن است نشانه وجود جریان نشتی در یکی از تجهیزات یا مدارها باشد. در چنین شرایطی، تعویض فوری محافظ جان بدون پیدا کردن علت اصلی، راهکار مناسبی نیست.
علت می‌تواند یکی از موارد زیر باشد:
- خرابی عایق کابل
- نفوذ رطوبت
- خرابی یک وسیله برقی
- آسیب دیدن موتور
- جریان نشتی طبیعی بیش از ظرفیت طراحی مدار
- اتصال اشتباه نول و ارت
- سیم‌کشی نادرست
- انتخاب نامناسب نوع RCD
- خرابی خود کلید محافظ جان
اگر RCD مرتباً قطع میکند، بهتر است مدار توسط فرد متخصص بررسی شود.
آیا می‌توان برای تست محافظ جان از سیم استفاده کرد؟
خیر. ایجاد اتصال عمدی بین فاز و زمین یا روش‌های دست‌ساز برای آزمایش RCD می‌تواند بسیار خطرناک باشد. کلیدهای محافظ جان دارای دکمه TEST هستند که برای آزمایش عملکرد تجهیز طراحی شده است. برای تست‌های تخصصی‌تر نیز تکنسین‌ها از تجهیزات مخصوص استفاده می‌کنند.
هیچ‌گاه برای آزمایش RCD، سیم فاز را به ارت، بدنه یا زمین اتصال ندهید. این کار علاوه بر احتمال برق‌گرفتگی، می‌تواند باعث ایجاد جرقه، آسیب به تجهیزات و آتش‌سوزی شود.
آیا وجود محافظ جان در ساختمان‌های بدون ارت مفید است؟
با وجود نبود ارت، RCD همچنان می‌تواند یک لایه حفاظتی مهم ایجاد کند؛ بنابراین وجود آن در یک سیستم فاقد ارت لزوماً بی‌فایده نیست اما نباید نتیجه گرفت که نصب محافظ جان، مشکل نبود ارت را حل کرده است.
به بیان ساده:
محافظ جان بدون ارت می‌تواند کار کند، اما ارت بدون محافظ جان نیز جایگزین کامل RCD نیست.
هر کدام بخشی از سیستم ایمنی را پوشش می‌دهند. اگر ساختمان قدیمی است و اجرای ارت در آن تاکنون انجام نشده، نصب یک محافظ جان مناسب می‌تواند از نظر حفاظت در برابر جریان نشتی مفید باشد، ولی بهتر است هم‌زمان امکان اصلاح سیستم ارتینگ و سیم‌کشی نیز بررسی شود.
کلید محافظ جان بدون ارت؛ برای خانه یا کارگاه چه تفاوتی دارد؟
در ساختمان مسکونی، نبود ارت می‌تواند در تماس با بدنه لوازم خانگی فلزی خطر ایجاد کند. وسایلی مانند ماشین لباسشویی، ظرفشویی، یخچال، آبگرمکن و تجهیزات مشابه به دلیل ارتباط کاربران با بدنه آنها اهمیت بیشتری دارند.
در کارگاه و محیط صنعتی، شرایط پیچیده‌تر است. وجود موتور، تابلو برق، تجهیزات فلزی، دستگاه‌های CNC، پمپ‌ها، کمپرسورها، درایوها و سایر ماشین‌آلات باعث می‌شود طراحی سیستم زمین و حفاظت نشتی اهمیت بیشتری پیدا کند.
در چنین محیط‌هایی باید جریان‌های نشتی طبیعی تجهیزات، نوع بار، نحوه توزیع برق و هماهنگی تجهیزات حفاظتی بررسی شود بنابراین نمی‌توان یک نسخه یکسان برای تمام ساختمان‌ها ارائه کرد.
آیا کلید محافظ جان همیشه از برق‌گرفتگی جلوگیری میکند؟
خیر.
هیچ سیستم حفاظتی را نمی‌توان به‌عنوان حفاظت مطلق در نظر گرفت.
محافظ جان برای تشخیص جریان باقیمانده و قطع سریع مدار طراحی شده است، اما شرایط واقعی برق‌گرفتگی می‌تواند بسیار متفاوت باشد. مسیر عبور جریان، مدت تماس، مقدار جریان، نوع RCD، وضعیت بدن فرد و شرایط محیطی همگی بر میزان خطر تأثیر می‌گذارند.
همچنین اگر فرد به‌طور هم‌زمان بین فاز و نول قرار بگیرد، جریان ممکن است از هر دو هادی عبور کند و عدم تعادل قابل توجهی در RCD ایجاد نشود. بنابراین RCD نباید به‌عنوان مجوزی برای لمس سیم‌های برق یا انجام کارهای غیرایمن تلقی شود.
توصیه‌های ایمنی هنگام کار با مدار فاقد ارت
اگر متوجه شدید یک ساختمان یا تجهیز فاقد سیستم ارت مناسب است، چند نکته را جدی بگیرید:
- از لمس بدنه فلزی وسایل برقی با دست خیس خودداری کنید.
- تجهیزات دارای بدنه فلزی را بدون بررسی تخصصی استفاده نکنید.
- از اتصال خودسرانه بدنه دستگاه به لوله آب، گاز یا سایر سازه‌ها خودداری کنید.
- سیم نول را به‌عنوان جایگزین ارت استفاده نکنید.
- از حذف یا بای‌پس کردن محافظ جان خودداری کنید.
- اگر RCD مرتباً قطع می‌شود، علت را پیدا کنید.
- برای اصلاح سیستم ارتینگ از متخصص برق کمک بگیرید.
- از تجهیزات حفاظتی استاندارد استفاده کنید.
- دکمه TEST محافظ جان را طبق دستورالعمل سازنده بررسی کنید.
- در صورت مشاهده بوی سوختگی، جرقه یا داغ شدن غیرعادی تجهیزات، مدار را بررسی و در صورت نیاز قطع کنید.
| برای برقرار هر گونه ارتباط و پرسش و پاسخ با کارشناسان مجموعه الکتروجم بر روی واتساپ کلیک فرمایید.
جمع‌بندی؛ آیا کلید محافظ جان بدون ارت عمل میکند؟
در پاسخ نهایی به سؤال «آیا کلید محافظ جان بدون ارت عمل میکند؟» باید گفت: بله، کلید محافظ جان برای تشخیص جریان نشتی الزاماً به سیم ارت وابسته نیست.
RCD با مقایسه جریان عبوری از هادی‌های تحت نظارت خود کار میکند. اگر بخشی از جریان از مسیر دیگری خارج شود و به منبع بازگردد، عدم تعادل ایجادشده می‌تواند توسط محافظ جان تشخیص داده شود و کلید مدار را قطع کند.
بنابراین این تصور که «محافظ جان بدون ارت اصلاً کار نمی‌کند» از نظر فنی صحیح نیست اما نتیجه مهم‌تر این است که محافظ جان جایگزین ارت نیست.
سیستم ارتینگ یک مسیر حفاظتی برای جریان خطا ایجاد میکند و به کاهش ولتاژ خطرناک روی بدنه تجهیزات کمک میکند. در مقابل، RCD جریان نشتی را تشخیص می‌دهد و برای قطع سریع مدار طراحی شده است.
اگر یک ساختمان فاقد ارت باشد، ممکن است محافظ جان همچنان عملکرد خود را انجام دهد، اما در برخی خطاها بدنه تجهیزات می‌تواند در وضعیت خطرناک قرار بگیرد تا زمانی که مسیر جریان نشتی ایجاد شود. به همین دلیل بهترین و ایمن‌ترین راهکار، استفاده هم‌زمان از سیستم ارتینگ مناسب، تجهیزات حفاظت اضافه‌جریان، محافظ جان متناسب با مدار و سیم‌کشی اصولی است.
در نهایت باید به یک اصل مهم توجه داشت:
محافظ جان یک لایه حفاظتی است و ارت نیز یک لایه حفاظتی دیگر؛ هیچ‌کدام نباید بدون بررسی فنی جایگزین دیگری شوند. برای ساختمان‌های قدیمی یا مدارهایی که فاقد هادی حفاظتی هستند، بهتر است ابتدا وضعیت تأسیسات توسط متخصص برق بررسی شود و سپس درباره اجرای ارت، اصلاح سیم‌کشی و انتخاب RCD مناسب تصمیم‌گیری شود.
سوالات متداول درباره کلید محافظ جان بدون ارت
آیا کلید محافظ جان بدون سیم ارت کار میکند؟
بله. عملکرد اصلی RCD بر اساس تشخیص اختلاف جریان میان هادی‌های مدار است و برای تشخیص این اختلاف، اتصال مستقیم به سیم ارت ضروری نیست. با این حال، نبود ارت سطح ایمنی سیستم را کاهش می‌دهد و محافظ جان نباید جایگزین سیستم ارتینگ شود.
اگر خانه ارت نداشته باشد، نصب محافظ جان مفید است؟
بله، محافظ جان می‌تواند یک لایه حفاظتی مهم در برابر برخی جریان‌های نشتی ایجاد کند؛ اما نصب آن مشکل نبود ارت را به‌طور کامل حل نمی‌کند. بهتر است وضعیت سیستم برق و امکان اجرای هادی حفاظتی نیز بررسی شود.
آیا محافظ جان جایگزین چاه ارت است؟
خیر. محافظ جان و سیستم ارتینگ دو وظیفه متفاوت دارند. RCD جریان نشتی را تشخیص می‌دهد، در حالی که ارت مسیر حفاظتی برای جریان خطا و کنترل شرایط بدنه تجهیزات فراهم میکند.
اگر ارت قطع شود، محافظ جان از کار می‌افتد؟
قطع ارت الزاماً باعث از کار افتادن مکانیزم RCD نمی‌شود. اگر جریان نشتی از مسیر دیگری ایجاد شود، محافظ جان همچنان می‌تواند اختلاف جریان را تشخیص دهد. با این حال، قطع ارت می‌تواند ایمنی کل سیستم را به شکل قابل توجهی کاهش دهد.
آیا کلید محافظ جان ۳۰ میلی‌آمپر بدون ارت عمل میکند؟
بله، در صورت ایجاد جریان نشتی مناسب، RCD با حساسیت ۳۰ میلی‌آمپر می‌تواند بدون اینکه ارت نقش مستقیم در تشخیص داشته باشد، مدار را قطع کند. با این حال، نبود ارت همچنان یک نقص مهم در سیستم حفاظتی محسوب می‌شود.
چرا با وجود محافظ جان، بدنه دستگاه برق دارد؟
ممکن است دستگاه دچار نشتی به بدنه شده باشد و به دلیل نبود مسیر مناسب ارت، بدنه در پتانسیل خطرناک قرار گرفته باشد. همچنین احتمال وجود مشکل در سیم‌کشی، اتصالات یا خود تجهیز وجود دارد. در چنین شرایطی نباید بدنه را لمس کرد و باید سیستم توسط متخصص بررسی شود.
آیا می‌توان سیم نول را به جای ارت استفاده کرد؟
خیر. نول و هادی حفاظتی وظایف متفاوتی دارند و اتصال خودسرانه آنها می‌تواند خطرناک باشد. اجرای سیستم حفاظتی باید براساس نوع شبکه و طراحی تأسیسات انجام شود.
آیا قطع مکرر محافظ جان طبیعی است؟
خیر، قطع مکرر نباید نادیده گرفته شود. این اتفاق می‌تواند نشانه وجود جریان نشتی، خرابی یک وسیله، مشکل سیم‌کشی، رطوبت یا انتخاب نامناسب تجهیزات حفاظتی باشد.
چگونه سلامت محافظ جان را بررسی کنیم؟
ابتدا می‌توان از دکمه TEST تعبیه‌شده روی تجهیز و مطابق دستورالعمل سازنده استفاده کرد. برای بررسی تخصصی‌تر، تست‌های مربوط به جریان قطع، زمان عملکرد و وضعیت سیستم حفاظتی باید توسط تکنسین مجهز به ابزار مناسب انجام شود.
آیا کلید محافظ جان از تمام انواع برق‌گرفتگی جلوگیری میکند؟
خیر. RCD خطر برق‌گرفتگی را به شکل قابل توجهی کاهش می‌دهد، اما حفاظت مطلق ایجاد نمی‌کند. نوع تماس، مسیر عبور جریان، شرایط محیطی و نحوه عملکرد سیستم حفاظتی بر میزان خطر تأثیر دارند.
برای مدار بدون ارت چه کاری باید انجام دهیم؟
بهترین راهکار این است که وضعیت سیم‌کشی و سیستم زمین توسط متخصص بررسی شود و در صورت امکان، هادی حفاظتی و سیستم ارت مناسب اجرا شود. نصب RCD می‌تواند یک لایه حفاظتی اضافی باشد، اما نباید به‌عنوان جایگزین ارت در نظر گرفته شود.
نتیجه نهایی
پاسخ دقیق به سؤال «آیا کلید محافظ جان بدون ارت عمل میکند؟» این است که محافظ جان می‌تواند بدون ارت نیز جریان نشتی را تشخیص داده و مدار را قطع کند، اما این موضوع به هیچ عنوان به معنای بی‌نیازی از ارتینگ نیست.
ارت و RCD دو بخش مکمل سیستم ایمنی الکتریکی هستند. ارت مسیر مناسبی برای جریان خطا فراهم میکند و محافظ جان جریان‌های نشتی را تشخیص می‌دهد. استفاده صحیح از هر دو، همراه با سیم‌کشی اصولی و تجهیزات حفاظتی استاندارد، بهترین رویکرد برای کاهش خطر برق‌گرفتگی و حوادث الکتریکی است.
در نتیجه اگر یک سیستم برق فاقد ارت است، نباید تنها با نصب کلید محافظ جان تصور کرد که تمام مشکلات ایمنی برطرف شده‌اند. بررسی تخصصی تأسیسات و اجرای یک سیستم حفاظتی اصولی، مطمئن‌ترین راه برای افزایش ایمنی ساختمان، کارگاه یا محیط صنعتی است.
