کاربرد بیمتال زیمنس در تابلو برق صنعتی چیست؟
در سیستم‌های برق صنعتی، حفاظت از موتورهای الکتریکی و تجهیزات کنترلی یکی از مهم‌ترین موضوعاتی است که مهندسان و تکنسین‌های برق با آن مواجه هستند. موتورهای الکتریکی به عنوان قلب تپنده بسیاری از خطوط تولید، تجهیزات انتقال مواد، پمپ‌ها، کمپرسورها و ماشین‌آلات صنعتی شناخته می‌شوند. هرگونه آسیب به این تجهیزات می‌تواند باعث توقف تولید، افزایش هزینه‌های تعمیرات و کاهش بهره‌وری مجموعه شود.
در این میان، استفاده از تجهیزات حفاظتی استاندارد و مطمئن اهمیت ویژه‌ای پیدا می‌کند. یکی از مهم‌ترین تجهیزات حفاظتی که در اکثر تابلوهای برق صنعتی مورد استفاده قرار می‌گیرد، بیمتال یا رله اضافه بار (Overload Relay) است. بیمتال با تشخیص شرایط اضافه بار و افزایش دمای ناشی از عبور جریان بیش از حد مجاز، از آسیب رسیدن به موتور جلوگیری می‌کند.
شرکت زیمنس به عنوان یکی از معتبرترین تولیدکنندگان تجهیزات برق صنعتی در جهان، انواع مختلفی از بیمتال‌ها را طراحی و تولید کرده است که در صنایع مختلف مورد استفاده قرار می‌گیرند. کیفیت ساخت بالا، دقت عملکرد، طول عمر زیاد و سازگاری با استانداردهای بین‌المللی از مهم‌ترین دلایل محبوبیت بیمتال زیمنس در تابلو برق صنعتی است.

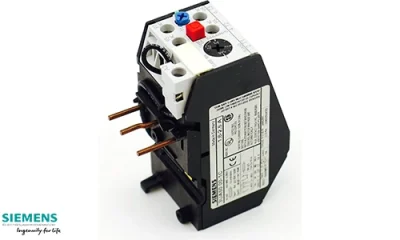

بیمتال زیمنس چیست؟
بیمتال زیمنس نوعی رله حرارتی حفاظتی است که برای محافظت از موتورهای الکتریکی در برابر اضافه بار طراحی شده است. این تجهیز معمولاً در کنار کنتاکتور نصب می‌شود و به صورت مستقیم بر عملکرد موتور نظارت دارد.
نام بیمتال از ساختار داخلی آن گرفته شده است. در داخل این تجهیز دو فلز غیرهم‌جنس با ضریب انبساط متفاوت به یکدیگر متصل شده‌اند. زمانی که جریان بیش از مقدار مجاز از مدار عبور می‌کند، حرارت ایجاد شده باعث خم شدن این دو فلز می‌شود و در نهایت مدار فرمان موتور قطع خواهد شد.
به همین دلیل از بیمتال با نام‌های زیر نیز یاد می‌شود:
- محافظ موتور
- رله اضافه بار
- Overload Relay
- رله حرارتی موتور
- رله حفاظت حرارتی
هدف اصلی این تجهیز جلوگیری از داغ شدن بیش از حد سیم‌پیچ موتور و افزایش طول عمر تجهیزات الکتریکی است.

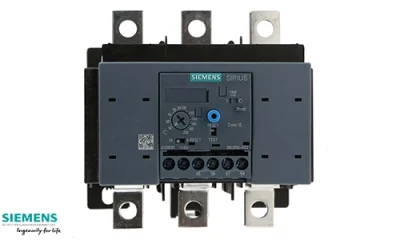

اهمیت استفاده از بیمتال در تابلو برق صنعتی
تابلو برق صنعتی مجموعه‌ای از تجهیزات کنترلی، حفاظتی و توزیع انرژی است که نقش مدیریت و کنترل فرآیندهای صنعتی را بر عهده دارد. در چنین سیستمی، حفاظت از موتورهای الکتریکی اهمیت فوق‌العاده‌ای دارد.
اگر موتور برای مدت طولانی در شرایط اضافه بار کار کند، مشکلات زیر ایجاد می‌شود:
- افزایش دمای سیم‌پیچ موتور
- کاهش راندمان کاری
- تخریب عایق سیم‌پیچ
- سوختن موتور
- افزایش هزینه‌های تعمیر و نگهداری
- توقف خطوط تولید
استفاده از بیمتال زیمنس باعث می‌شود پیش از آنکه آسیب جدی به موتور وارد شود، مدار فرمان قطع شده و موتور از مدار خارج گردد.

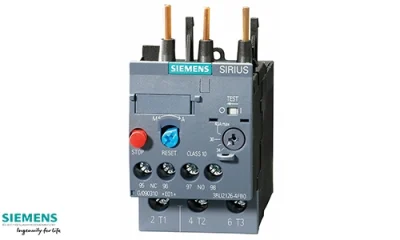

کاربرد بیمتال زیمنس در تابلو برق
بیمتال زیمنس در تابلو برق صنعتی وظیفه حفاظت از موتورهای الکتریکی در برابر اضافه بار، افزایش دمای غیرمجاز و شرایط کاری نامناسب را بر عهده دارد. این تجهیز با اندازه‌گیری اثر حرارتی جریان عبوری از مدار، در مواقعی که جریان موتور از محدوده تعیین‌شده بیشتر شود، مدار فرمان را قطع می‌کند.
مهم‌ترین کاربردهای بیمتال زیمنس در تابلو برق صنعتی عبارت‌اند از:
- حفاظت از الکتروموتورها در برابر اضافه بار
- جلوگیری از سوختن سیم‌پیچ موتور
- افزایش طول عمر تجهیزات صنعتی
- کاهش هزینه‌های تعمیرات
- جلوگیری از توقف ناگهانی خطوط تولید
- محافظت از پمپ‌ها، فن‌ها و کمپرسورها
- حفاظت از موتورهای سه فاز صنعتی
- کنترل دمای ناشی از افزایش جریان
امروزه تقریباً در تمامی تابلوهای کنترل موتور، تابلوهای MCC و سیستم‌های اتوماسیون صنعتی از بیمتال استفاده می‌شود.

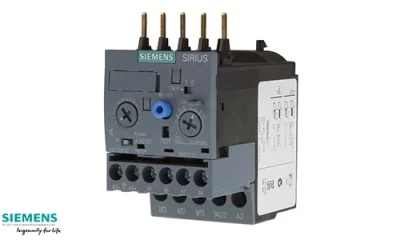

نقش بیمتال زیمنس در تابلو برق صنعتی
نقش اصلی بیمتال زیمنس ایجاد یک لایه حفاظتی مطمئن برای موتورهای الکتریکی است. این تجهیز بین کنتاکتور و موتور قرار گرفته و به صورت مداوم میزان جریان عبوری را بررسی می‌کند.
زمانی که جریان موتور برای مدت مشخصی از حد تنظیم‌شده بیشتر شود، بیمتال فعال شده و مدار فرمان کنتاکتور را قطع می‌کند. در نتیجه موتور خاموش می‌شود و از آسیب‌های احتمالی جلوگیری خواهد شد.
مهم‌ترین نقش‌های بیمتال زیمنس عبارت‌اند از:
- حفاظت در برابر اضافه بار : اصلی‌ترین وظیفه بیمتال تشخیص اضافه بار و جلوگیری از ادامه کار موتور در شرایط غیرعادی است.
- افزایش ایمنی سیستم : بیمتال مانع از افزایش بیش از حد دما و وقوع خطرات احتمالی مانند آتش‌سوزی یا آسیب تجهیزات می‌شود.
- جلوگیری از توقف‌های پرهزینه : با جلوگیری از خرابی موتور، هزینه‌های ناشی از توقف خطوط تولید کاهش می‌یابد.
- افزایش بهره‌وری تجهیزات : موتوری که در محدوده استاندارد کار می‌کند، عمر مفید بیشتری خواهد داشت و عملکرد بهتری ارائه می‌دهد.
ساختار داخلی بیمتال زیمنس
برای درک بهتر عملکرد این تجهیز، آشنایی با ساختار داخلی آن ضروری است.
اجزای اصلی بیمتال زیمنس شامل موارد زیر است:
- المنت حرارتی : جریان عبوری از موتور ابتدا از المنت‌های حرارتی عبور می‌کند. این المنت‌ها متناسب با جریان، حرارت تولید می‌کنند.
- تیغه‌های بیمتال : دو فلز با ضرایب انبساط متفاوت که در اثر افزایش دما خم می‌شوند.
- کنتاکت‌های فرمان : پس از خم شدن تیغه‌ها، کنتاکت‌ها تغییر وضعیت داده و مدار فرمان قطع می‌شود.
- پیچ تنظیم جریان : به کمک این پیچ می‌توان جریان عملکرد بیمتال را متناسب با جریان نامی موتور تنظیم کرد.
- دکمه ریست : برای بازگرداندن تجهیز به حالت اولیه پس از عملکرد حفاظتی استفاده می‌شود.
انواع بیمتال زیمنس مورد استفاده در صنعت
زیمنس طی سال‌های مختلف سری‌های متنوعی از بیمتال را تولید کرده است که هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند.
| سری بیمتال زیمنس | ویژگی اصلی | کاربرد |
|---|---|---|
| 3UA | مدل کلاسیک | پروژه‌های صنعتی قدیمی |
| 3UC | حفاظت حرارتی استاندارد | تابلوهای عمومی |
| 3RU | دقت بالا و ابعاد مناسب | صنایع مدرن |
| 3RB | الکترونیکی و هوشمند | اتوماسیون پیشرفته |
چرا بیمتال زیمنس در صنعت محبوب است؟
محبوبیت گسترده بیمتال‌های زیمنس اتفاقی نیست. این تجهیزات سال‌ها در سخت‌ترین شرایط صنعتی مورد استفاده قرار گرفته‌اند و عملکرد موفقی از خود نشان داده‌اند.
برخی از دلایل محبوبیت آن عبارت‌اند از:
- کیفیت ساخت بسیار بالا
- طول عمر زیاد
- دقت عملکرد عالی
- نصب آسان
- سازگاری با کنتاکتورهای زیمنس
- رعایت استانداردهای IEC
- قابلیت تنظیم دقیق جریان
- عملکرد پایدار در شرایط صنعتی
این ویژگی‌ها باعث شده‌اند بسیاری از مهندسان برق، بیمتال زیمنس را به عنوان انتخاب اول خود در پروژه‌های صنعتی در نظر بگیرند.
استانداردهای بین‌المللی بیمتال زیمنس
یکی از مهم‌ترین مزایای محصولات زیمنس، تولید بر اساس استانداردهای جهانی است.
مهم‌ترین استانداردهای مرتبط با بیمتال زیمنس عبارت‌اند از:
- IEC 60947-4-1
- IEC 60947
- استاندارد CE اروپا
- استانداردهای ایمنی صنعتی بین‌المللی
رعایت این استانداردها موجب می‌شود عملکرد تجهیز در شرایط مختلف کاملاً قابل اعتماد باشد.
عملکرد بیمتال زیمنس در تابلو برق صنعتی
عملکرد بیمتال زیمنس بر پایه اثر حرارتی جریان الکتریکی استوار است. زمانی که موتور در شرایط عادی کار می‌کند، میزان جریان عبوری در محدوده مجاز قرار دارد و بیمتال هیچ واکنشی نشان نمی‌دهد.
اما در شرایط اضافه بار، جریان افزایش یافته و حرارت بیشتری در المنت‌های داخلی تولید می‌شود. این حرارت باعث خم شدن تیغه‌های بیمتال شده و در نهایت کنتاکت‌های فرمان تغییر وضعیت می‌دهند.
مراحل عملکرد بیمتال عبارت‌اند از:
- عبور جریان از المنت حرارتی
- تولید گرما متناسب با شدت جریان
- افزایش دمای تیغه‌های بیمتال
- خم شدن تیغه‌ها
- فعال شدن مکانیزم قطع
- قطع مدار فرمان کنتاکتور
- خاموش شدن موتور
این فرآیند از سوختن موتور جلوگیری کرده و ایمنی سیستم را تضمین می‌کند.
راهنمای انتخاب بیمتال زیمنس برای تابلو برق صنعتی
انتخاب صحیح بیمتال یکی از مهم‌ترین مراحل طراحی و اجرای تابلو برق صنعتی محسوب می‌شود. اگر بیمتال متناسب با مشخصات موتور انتخاب نشود، ممکن است حفاظت لازم را انجام ندهد یا به صورت مداوم باعث قطع بی‌مورد مدار شود.
در انتخاب بیمتال زیمنس باید به چند پارامتر کلیدی توجه داشت:
- جریان نامی موتور : مهم‌ترین معیار انتخاب بیمتال، جریان نامی موتور (Full Load Current) است. محدوده تنظیم بیمتال باید به گونه‌ای انتخاب شود که جریان نامی موتور در بازه تنظیم آن قرار بگیرد. به عنوان مثال اگر جریان نامی موتور ۱۲ آمپر باشد، باید بیمتالی انتخاب شود که بازه تنظیم آن حدود ۹ تا ۱۳ آمپر یا ۱۰ تا ۱۶ آمپر باشد.
- نوع بار موتور : نوع بار تأثیر مستقیمی بر انتخاب کلاس حفاظتی بیمتال دارد. برخی تجهیزات مانند پمپ‌ها و فن‌ها دارای راه‌اندازی سبک هستند اما تجهیزاتی مانند نوار نقاله، آسیاب و کمپرسور جریان راه‌اندازی بیشتری دارند.
- شرایط محیطی : دمای محیط، میزان رطوبت، گردوغبار و شرایط کاری تابلو برق باید در انتخاب مدل مناسب بیمتال لحاظ شود.
- نوع راه‌اندازی موتور : در روش‌های راه‌اندازی مستقیم (DOL)، ستاره مثلث، سافت استارتر و درایو، شرایط حفاظتی متفاوتی وجود دارد و باید بیمتال متناسب با ساختار مدار انتخاب شود.
کاربرد بیمتال زیمنس در صنایع مختلف
یکی از دلایل محبوبیت بیمتال زیمنس، گستردگی کاربرد آن در صنایع مختلف است. این تجهیز تقریباً در تمامی بخش‌های صنعتی که از موتور الکتریکی استفاده می‌کنند، نقش مهمی در حفاظت تجهیزات ایفا می‌کند.
- صنعت نفت و گاز : در پالایشگاه‌ها و پتروشیمی‌ها صدها موتور الکتریکی برای پمپ‌ها، فن‌ها و تجهیزات فرآیندی مورد استفاده قرار می‌گیرند. بیمتال زیمنس از این موتورها در برابر اضافه بار محافظت می‌کند.
- صنایع فولاد : کوره‌ها، نوارهای نقاله، سیستم‌های انتقال مواد و ماشین‌آلات سنگین فولادی به حفاظت مطمئن نیاز دارند که بیمتال زیمنس این وظیفه را بر عهده می‌گیرد.
- صنایع سیمان : موتورهای بزرگ مورد استفاده در خطوط تولید سیمان معمولاً تحت بارهای سنگین کار می‌کنند. استفاده از بیمتال باعث کاهش احتمال سوختگی موتور می‌شود.
- صنایع غذایی : در کارخانه‌های تولید مواد غذایی، توقف تجهیزات می‌تواند خسارت‌های سنگینی ایجاد کند. بیمتال با جلوگیری از خرابی موتور، پایداری تولید را افزایش می‌دهد.
- صنایع آب و فاضلاب : پمپ‌های انتقال آب و سیستم‌های تصفیه به صورت مداوم در حال فعالیت هستند. بیمتال زیمنس از این تجهیزات در برابر اضافه بار و داغ شدن بیش از حد محافظت می‌کند.
- کارخانه‌های تولیدی : در خطوط مونتاژ و تولید، استفاده از بیمتال باعث افزایش قابلیت اطمینان تجهیزات و کاهش هزینه‌های تعمیرات می‌شود.
تفاوت بیمتال زیمنس با فیوز و کلید حرارتی
بسیاری از افراد تصور می‌کنند فیوز، کلید حرارتی و بیمتال عملکرد یکسانی دارند؛ در حالی که هر یک برای هدف مشخصی طراحی شده‌اند.
| تجهیز حفاظتی | وظیفه اصلی | سرعت عملکرد |
|---|---|---|
| فیوز | حفاظت در برابر اتصال کوتاه | بسیار سریع |
| بیمتال | حفاظت در برابر اضافه بار | تدریجی |
| کلید حرارتی | حفاظت اضافه بار و اتصال کوتاه | ترکیبی |
فیوز در برابر اتصال کوتاه واکنش نشان می‌دهد اما قادر به تشخیص اضافه بارهای طولانی مدت نیست. در مقابل، بیمتال برای تشخیص اضافه بار طراحی شده و به همین دلیل معمولاً در کنار فیوز یا کلید اتوماتیک استفاده می‌شود.
تفاوت بیمتال حرارتی و بیمتال الکترونیکی زیمنس
زیمنس علاوه بر بیمتال‌های حرارتی کلاسیک، مدل‌های الکترونیکی پیشرفته نیز تولید می‌کند.
1. بیمتال حرارتی
در این مدل از تیغه‌های فلزی و اثر گرمایی برای تشخیص اضافه بار استفاده می‌شود.
ویژگی‌ها:
- قیمت اقتصادی
- ساختار ساده
- تعمیر و نگهداری آسان
- مناسب پروژه‌های عمومی
2. بیمتال الکترونیکی
در سری‌های جدید مانند 3RB از مدارهای الکترونیکی برای اندازه‌گیری جریان استفاده می‌شود.
ویژگی‌ها:
- دقت بسیار بالا
- امکانات تنظیم پیشرفته
- قابلیت ارتباط با سیستم‌های اتوماسیون
- حفاظت کامل‌تر از موتور
تاثیر بیمتال زیمنس بر افزایش عمر موتور
یکی از مهم‌ترین مزایای استفاده از بیمتال زیمنس، افزایش طول عمر موتورهای الکتریکی است.
زمانی که موتور در شرایط اضافه بار قرار می‌گیرد، دمای سیم‌پیچ به سرعت افزایش می‌یابد. اگر این شرایط ادامه پیدا کند، عایق سیم‌پیچ تخریب شده و موتور دچار آسیب جدی می‌شود.
بیمتال زیمنس با قطع به موقع مدار از موارد زیر جلوگیری می‌کند:
- سوختن سیم‌پیچ
- آسیب به بلبرینگ‌ها
- کاهش راندمان موتور
- افزایش مصرف انرژی
- خرابی تجهیزات مکانیکی متصل به موتور
به همین دلیل بسیاری از کارخانه‌ها بیمتال را به عنوان یکی از مهم‌ترین تجهیزات حفاظتی در نظر می‌گیرند.
نحوه تنظیم بیمتال زیمنس
تنظیم صحیح بیمتال نقش مهمی در عملکرد دقیق آن دارد. برای تنظیم بیمتال باید مراحل زیر انجام شود:
مرحله اول: بررسی پلاک موتور
ابتدا جریان نامی موتور از روی پلاک مشخصات خوانده می‌شود.
مرحله دوم: انتخاب محدوده مناسب
بیمتال باید دارای رنج جریانی متناسب با موتور باشد.
مرحله سوم: تنظیم جریان
پیچ تنظیم روی عدد جریان نامی موتور قرار می‌گیرد.
مرحله چهارم: تست عملکرد
پس از راه‌اندازی سیستم، عملکرد بیمتال در شرایط مختلف بررسی می‌شود.
تنظیم اشتباه می‌تواند باعث عملکرد نامناسب سیستم حفاظتی شود.
مزایا و معایب بیمتال زیمنس در تابلو برق صنعتی
استفاده از بیمتال زیمنس مزایای فراوانی دارد، اما مانند هر تجهیز صنعتی دارای محدودیت‌هایی نیز هست.
مزایای بیمتال زیمنس در تابلو برق صنعتی
- حفاظت مطمئن از موتور : بیمتال با تشخیص اضافه بار از آسیب دیدن موتور جلوگیری می‌کند.
- افزایش طول عمر تجهیزات : حفاظت مناسب باعث کاهش استهلاک موتور و تجهیزات وابسته می‌شود.
- کیفیت ساخت بالا : زیمنس از مواد اولیه باکیفیت و فناوری پیشرفته در تولید محصولات خود استفاده می‌کند.
- قابلیت تنظیم دقیق : اپراتور می‌تواند محدوده عملکرد بیمتال را متناسب با نیاز سیستم تنظیم کند.
- سازگاری با استانداردهای جهانی : تمامی محصولات زیمنس مطابق استانداردهای معتبر بین‌المللی تولید می‌شوند.
- کاهش هزینه‌های تعمیرات : جلوگیری از خرابی موتور به معنای کاهش هزینه‌های نگهداری و تعمیرات است.
معایب بیمتال زیمنس در تابلو برق صنعتی
- عدم حفاظت مستقیم در برابر اتصال کوتاه : بیمتال به تنهایی قادر به حفاظت کامل در برابر اتصال کوتاه نیست و باید همراه با فیوز یا کلید حفاظتی استفاده شود.
- حساسیت به تنظیم نادرست : اگر جریان عملکرد به درستی تنظیم نشود، ممکن است بیمتال زودتر یا دیرتر از زمان مناسب عمل کند.
- تأخیر ذاتی در عملکرد : از آنجا که عملکرد بیمتال بر اساس گرما است، نسبت به تجهیزات حفاظتی الکترونیکی سرعت کمتری دارد.
- قیمت بالاتر نسبت به برخی برندها : به دلیل کیفیت و اعتبار برند زیمنس، قیمت این محصولات معمولاً بالاتر از نمونه‌های متفرقه بازار است.
خطاهای رایج هنگام استفاده از بیمتال زیمنس
در بسیاری از پروژه‌ها، اشتباهات اجرایی موجب کاهش کارایی سیستم حفاظتی می‌شود.
رایج‌ترین خطاها عبارت‌اند از:
- انتخاب رنج نامناسب بیمتال
- تنظیم اشتباه جریان
- نصب نادرست روی کنتاکتور
- عدم بررسی دوره‌ای عملکرد
- استفاده از بیمتال بی‌کیفیت یا غیراصل
- عدم توجه به شرایط محیطی تابلو برق
رعایت این موارد می‌تواند عملکرد سیستم حفاظتی را به میزان قابل توجهی بهبود دهد.
نکات مهم در نگهداری بیمتال زیمنس
برای افزایش طول عمر و حفظ دقت عملکرد بیمتال باید سرویس‌های دوره‌ای انجام شود.
برخی از مهم‌ترین نکات نگهداری عبارت‌اند از:
- بررسی اتصالات الکتریکی
- تمیز کردن گردوغبار تابلو
- کنترل دمای محیط
- تست عملکرد حفاظتی
- بررسی وضعیت کنتاکت‌ها
- اطمینان از تنظیم صحیح جریان
اجرای برنامه نگهداری پیشگیرانه باعث افزایش قابلیت اطمینان سیستم خواهد شد.
مقایسه سری‌های مختلف بیمتال زیمنس
زیمنس طی سال‌های مختلف، نسل‌های متنوعی از بیمتال‌ها را برای پاسخگویی به نیاز صنایع طراحی کرده است. شناخت تفاوت میان این سری‌ها به مهندسان و طراحان تابلو برق کمک می‌کند تا بهترین گزینه را برای پروژه خود انتخاب کنند.
سری 3UA
سری 3UA یکی از قدیمی‌ترین و شناخته‌شده‌ترین بیمتال‌های زیمنس محسوب می‌شود. این سری سال‌ها در صنایع مختلف مورد استفاده قرار گرفته و هنوز هم در برخی پروژه‌های قدیمی قابل مشاهده است.
ویژگی‌های مهم:
- طراحی کلاسیک
- عملکرد حرارتی قابل اعتماد
- نصب آسان
- مناسب برای پروژه‌های سنتی
سری 3UC
سری 3UC نسل تکامل‌یافته بیمتال‌های حرارتی زیمنس است که با بهبود دقت عملکرد و افزایش قابلیت اطمینان طراحی شده است.
ویژگی‌های مهم:
- دقت بیشتر نسبت به مدل‌های قدیمی
- ابعاد مناسب
- سازگاری بالا با کنتاکتورها
- طول عمر بالا
سری 3RU
سری 3RU یکی از پرکاربردترین بیمتال‌های زیمنس در صنایع مدرن محسوب می‌شود و در بسیاری از تابلوهای برق صنعتی مورد استفاده قرار می‌گیرد.
ویژگی‌های مهم:
- دقت عملکرد بالا
- قابلیت تنظیم آسان
- ابعاد فشرده
- نصب سریع
- سازگاری کامل با کنتاکتورهای زیمنس
سری 3RB
سری 3RB نسل پیشرفته و الکترونیکی محافظ موتور زیمنس است که برای کاربردهای حساس و سیستم‌های اتوماسیون صنعتی طراحی شده است.
ویژگی‌های مهم:
- حفاظت الکترونیکی هوشمند
- دقت بسیار بالا
- قابلیت تشخیص خطاهای پیشرفته
- امکان ارتباط با سیستم‌های کنترل صنعتی
- مناسب صنایع پیشرفته و اتوماسیون
چرا بیمتال زیمنس انتخاب اول مهندسان برق است؟
در پروژه‌های صنعتی، انتخاب تجهیزات حفاظتی قابل اعتماد اهمیت بسیار زیادی دارد. بسیاری از مهندسان برق و طراحان تابلو برق، محصولات زیمنس را به دلیل کیفیت و عملکرد اثبات‌شده ترجیح می‌دهند.
دلایل این انتخاب عبارت‌اند از:
- کیفیت ساخت جهانی : زیمنس یکی از معتبرترین برندهای حوزه برق صنعتی در جهان است و محصولات آن در سخت‌ترین شرایط صنعتی مورد استفاده قرار می‌گیرند.
- عملکرد دقیق و پایدار : بیمتال‌های زیمنس در شرایط مختلف عملکردی یکنواخت و قابل اطمینان دارند.
- تنوع مدل‌ها : وجود مدل‌های حرارتی و الکترونیکی باعث شده است برای هر نوع کاربرد صنعتی، گزینه مناسبی وجود داشته باشد.
- پشتیبانی از استانداردهای بین‌المللی : تمامی محصولات این برند مطابق با استانداردهای معتبر جهانی طراحی و تولید می‌شوند.
- کاهش هزینه‌های بلندمدت : هرچند ممکن است هزینه اولیه خرید بیمتال زیمنس نسبت به برخی برندهای متفرقه بیشتر باشد، اما طول عمر بالا و کاهش خرابی تجهیزات باعث صرفه‌جویی قابل توجه در هزینه‌های نگهداری می‌شود.
نقش بیمتال زیمنس در افزایش ایمنی تابلو برق صنعتی
ایمنی یکی از مهم‌ترین اهداف طراحی تابلو برق صنعتی است. بروز خطا در موتورهای الکتریکی می‌تواند منجر به توقف تولید، آسیب تجهیزات و حتی حوادث خطرناک شود.
بیمتال زیمنس از طریق روش‌های زیر سطح ایمنی سیستم را افزایش می‌دهد:
- جلوگیری از افزایش بیش از حد دمای موتور
- حفاظت در برابر اضافه بار طولانی مدت
- کاهش احتمال سوختگی سیم‌پیچ
- جلوگیری از آسیب تجهیزات متصل به موتور
- کاهش ریسک خرابی‌های ناگهانی
- افزایش قابلیت اطمینان سیستم
به همین دلیل در بسیاری از صنایع، استفاده از بیمتال به عنوان یک الزام فنی و ایمنی شناخته می‌شود.
نکات مهم هنگام خرید بیمتال زیمنس
برای انتخاب یک بیمتال مناسب باید چند نکته مهم را در نظر گرفت:
- اصالت کالا : به دلیل محبوبیت بالای محصولات زیمنس، نمونه‌های تقلبی نیز در بازار وجود دارند. خرید از تأمین‌کنندگان معتبر اهمیت زیادی دارد.
- محدوده جریان : رنج جریان بیمتال باید با جریان نامی موتور مطابقت داشته باشد.
- سازگاری با کنتاکتور : مدل انتخابی باید با کنتاکتور مورد استفاده در تابلو برق سازگار باشد.
- نوع کاربرد : برای پروژه‌های معمولی، مدل‌های حرارتی گزینه مناسبی هستند اما در صنایع پیشرفته استفاده از مدل‌های الکترونیکی توصیه می‌شود.
- شرایط محیطی : در محیط‌های دارای گردوغبار، رطوبت بالا یا دمای زیاد باید مدل مناسب با شرایط کاری انتخاب شود.
آینده استفاده از بیمتال‌های زیمنس در صنعت
با توسعه فناوری‌های اتوماسیون و هوشمندسازی صنایع، تجهیزات حفاظتی نیز پیشرفته‌تر شده‌اند. بیمتال‌های الکترونیکی نسل جدید زیمنس قابلیت‌های گسترده‌ای در زمینه پایش وضعیت موتور و تشخیص خطاهای مختلف ارائه می‌دهند.
انتظار می‌رود در سال‌های آینده استفاده از محافظ‌های موتور هوشمند بیش از گذشته افزایش پیدا کند و سیستم‌های صنعتی به سمت نگهداری پیشگیرانه و مانیتورینگ لحظه‌ای حرکت کنند. با این حال، بیمتال‌های حرارتی همچنان به دلیل سادگی، قیمت مناسب و قابلیت اطمینان بالا جایگاه ویژه‌ای در بسیاری از صنایع خواهند داشت.
| برای برقرار هر گونه ارتباط و پرسش و پاسخ با کارشناسان مجموعه الکتروجم بر روی واتساپ کلیک فرمایید.
جمع‌بندی
کاربرد بیمتال زیمنس در تابلو برق صنعتی را می‌توان یکی از مهم‌ترین عوامل افزایش ایمنی و حفاظت از موتورهای الکتریکی دانست. این تجهیز با تشخیص اضافه بار و افزایش دمای ناشی از جریان غیرمجاز، از آسیب دیدن موتور جلوگیری کرده و نقش مهمی در کاهش هزینه‌های تعمیرات و جلوگیری از توقف خطوط تولید ایفا می‌کند.
بیمتال‌های زیمنس در سری‌های مختلفی از جمله 3UA، 3UC، 3RU و 3RB تولید می‌شوند و هر کدام برای نیازهای خاص صنعتی طراحی شده‌اند. کیفیت ساخت بالا، دقت عملکرد، تطابق با استانداردهای بین‌المللی و طول عمر زیاد از مهم‌ترین دلایل محبوبیت این محصولات در صنایع مختلف است.
در نهایت می‌توان گفت استفاده از بیمتال زیمنس در تابلو برق صنعتی نه تنها موجب حفاظت بهتر از موتورهای الکتریکی می‌شود، بلکه بهره‌وری، ایمنی و پایداری کل سیستم صنعتی را نیز به شکل قابل توجهی افزایش می‌دهد.
سوالات متداول
1. بیمتال زیمنس چیست؟
بیمتال زیمنس یک رله حرارتی حفاظتی است که برای محافظت از موتورهای الکتریکی در برابر اضافه بار و افزایش دمای ناشی از جریان بیش از حد استفاده می‌شود.
2. مهم‌ترین کاربرد بیمتال زیمنس در تابلو برق صنعتی چیست؟
اصلی‌ترین کاربرد بیمتال زیمنس حفاظت از موتورهای الکتریکی در برابر اضافه بار و جلوگیری از سوختن سیم‌پیچ موتور است.
3. آیا بیمتال زیمنس از موتور در برابر اتصال کوتاه محافظت می‌کند؟
خیر. بیمتال برای حفاظت در برابر اضافه بار طراحی شده است و معمولاً همراه با فیوز یا کلید حفاظتی برای محافظت در برابر اتصال کوتاه استفاده می‌شود.
4. تفاوت بیمتال و کلید حرارتی چیست؟
بیمتال فقط وظیفه حفاظت در برابر اضافه بار را بر عهده دارد، اما کلید حرارتی معمولاً هم در برابر اضافه بار و هم در برابر اتصال کوتاه از مدار محافظت می‌کند.
5. سری‌های معروف بیمتال زیمنس کدام‌اند؟
مهم‌ترین سری‌های بیمتال زیمنس شامل 3UA، 3UC، 3RU و 3RB هستند.
6. سری 3RB زیمنس چه تفاوتی با سایر مدل‌ها دارد؟
سری 3RB از نوع الکترونیکی است و دقت بالاتر، امکانات حفاظتی پیشرفته‌تر و قابلیت ارتباط با سیستم‌های اتوماسیون را ارائه می‌دهد.
7. چگونه بیمتال مناسب برای موتور انتخاب می‌شود؟
انتخاب بیمتال بر اساس جریان نامی موتور، نوع بار، شرایط محیطی و نوع راه‌اندازی موتور انجام می‌شود.
8. آیا بیمتال زیمنس قابل تنظیم است؟
بله. اغلب بیمتال‌های زیمنس دارای پیچ تنظیم جریان هستند و می‌توان آن‌ها را متناسب با جریان نامی موتور تنظیم کرد.
9. استفاده از بیمتال چه تاثیری بر عمر موتور دارد؟
بیمتال با جلوگیری از داغ شدن بیش از حد موتور و محافظت در برابر اضافه بار، عمر مفید موتور را افزایش می‌دهد.
10. آیا بیمتال زیمنس برای تمامی صنایع مناسب است؟
بله. این تجهیزات در صنایع نفت و گاز، فولاد، سیمان، آب و فاضلاب، صنایع غذایی، پتروشیمی و بسیاری از کاربردهای صنعتی دیگر مورد استفاده قرار می‌گیرند.
11. علت عملکرد مکرر بیمتال چیست؟
اضافه بار واقعی موتور، تنظیم اشتباه جریان، خرابی موتور، افت ولتاژ یا انتخاب نامناسب بیمتال می‌تواند باعث عملکرد مکرر آن شود.
12. چرا بیمتال زیمنس نسبت به برخی برندها گران‌تر است؟
کیفیت ساخت بالا، دقت عملکرد، طول عمر زیاد، رعایت استانداردهای جهانی و اعتبار برند زیمنس از مهم‌ترین دلایل قیمت بالاتر این محصولات هستند.
