معرفی انواع PLC و بررسی مزایا و معایب آن

طیف وسیعی از انواع PLC موجود می‌باشد که برای مقیاس‌ها و پیچیدگی‌های مختلف اتوماسیون طراحی شده‌اند. همراه ما با معرفی انواع PLC و بررسی مزایا و معایب آن باشید.

معرفی انواع PLC و بررسی مزایا و معایب آن

PLC (کنترل‌کننده منطقی قابل برنامه‌ریزی) یک کامپیوتر صنعتی تخصصی است که توسط زیمنس، یک شرکت پیشرو در فناوری اتوماسیون، توسعه داده شده و برای کنترل و اتوماسیون فرآیندها در تولید، انرژی و سایر بخش‌های صنعتی استفاده می‌شود. این کامپیوتر شامل یک ریزپردازنده، ماژول‌های ورودی/خروجی و نرم‌افزار برنامه‌نویسی است که امکان نظارت و کنترل در لحظه ماشین‌آلات، خطوط تولید و فرآیندها را فراهم می‌کند.

انواع PLC نظیر سری S7، به دلیل قابلیت اطمینان، مقیاس‌پذیری و ادغام با فناوری‌های مدرن مانند اینترنت اشیا و صنعت ۴.۰ شناخته شده‌اند و امکان اتوماسیون دقیق و انعطاف‌پذیر متناسب با نیازهای پیچیده صنعتی را فراهم می‌کنند. اهمیت آنها امروزه ناشی از نقش حیاتی آنها در توانمندسازی تولید هوشمند و تحول دیجیتال است.

انواع plc زیمنس از پردازش پیشرفته داده‌ها، اتصال و امنیت سایبری پشتیبانی می‌کنند و عملیات کارآمد، ایمن و پایدار را در صنایعی که با تقاضای فزاینده برای بهره‌وری و نوآوری مواجه هستند، تضمین می‌کنند. آنها با تسهیل نگهداری پیش‌بینی‌کننده، بهینه‌سازی در لحظه و ادغام با سیستم‌های مبتنی بر ابر، به مشاغل کمک می‌کنند تا زمان از کارافتادگی را کاهش دهند، بهره‌وری عملیاتی را افزایش دهند و در چشم‌انداز فناوری که به سرعت در حال تحول است، رقابتی بمانند.

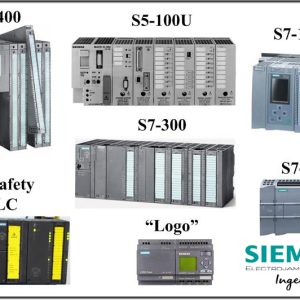

بررسی انواع PLC و مزایا و معایب هر یک

کنترل‌کننده‌های منطقی قابل برنامه‌ریزی (PLC) سنگ بنای اتوماسیون صنعتی هستند و طیف وسیعی از مدل‌های طراحی‌شده برای برآورده کردن نیازهای متنوع اتوماسیون در صنایعی مانند تولید، انرژی و کنترل فرآیند را ارائه می‌دهند. سری SIMATIC زیمنس که در سال ۱۹۵۸ معرفی شد، طی چندین نسل تکامل یافته است و سری S7 امروزه برجسته‌ترین آنهاست.

در ادامه مقدمه‌ای جامع بر انواع PLC های زیمنس آمده است و پس از آن، تجزیه و تحلیل دقیق و جزئی از مزایا و معایب آنها، با تکیه بر ویژگی‌ها و کاربردهای آنها، ارائه شده است.

زیمنس طیف وسیعی از PLC های SIMATIC را ارائه می‌دهد که برای مقیاس‌ها و پیچیدگی‌های مختلف اتوماسیون طراحی شده‌اند. مدل‌های اصلی سری S7 فعلی، به همراه سایر محصولات قابل توجه زیمنس PLC، به شرح زیر هستند:

1. SIMATIC LOGO!

یک ماژول منطقی جمع و جور و همه کاره که برای کارهای اتوماسیون در مقیاس کوچک طراحی شده است. این ماژول که در سال ۱۹۹۶ معرفی شد، برای کاربردهای ساده‌ای مانند کنترل روشنایی، تهویه مطبوع یا ماشین‌های کوچک ایده‌آل است. این ماژول از انواع PLC دارای پیکربندی ورودی/خروجی ثابت با حداکثر ۲۴ ورودی دیجیتال، ۲۰ خروجی دیجیتال، ۸ ورودی آنالوگ و ۸ خروجی آنالوگ است.
کاربردها: اتوماسیون خانگی، تنظیمات صنعتی کوچک و کارهای کنترلی پایه در سیستم‌های ایمنی آتش‌نشانی یا پمپاژ.

برنامه‌نویسی: از نرم‌افزار LOGO! Soft Comfort استفاده می‌کند که از منطق نردبانی و نمودارهای بلوکی عملکرد از طریق USB یا اترنت (RJ-45) برای ارتباط پشتیبانی می‌کند.

2. SIMATIC S7-200

یک میکرو PLC که برای کارهای اتوماسیون کوچک تا متوسط طراحی شده است، اکنون تا حد زیادی توسط S7-1200 جایگزین شده است. این میکرو PLC از انواع PLC طراحی جمع و جور، قابلیت‌های اساسی و سازگاری با ماژول‌های توسعه را ارائه می‌دهد. مدل‌هایی مانند CPU224XP شامل اتصال اترنت و ورودی/خروجی آنالوگ (به عنوان مثال، ۱۴ ورودی دیجیتال، ۱۰ خروجی رله/ترانزیستور، ۲ ورودی آنالوگ، ۱ خروجی آنالوگ) هستند.

کاربردها: اتوماسیون در مقیاس کوچک در صنایعی مانند نساجی، فلزکاری یا بسته‌بندی.

برنامه‌نویسی: با STEP 7-Micro/WIN برنامه‌ریزی شده و از منطق نردبانی و متن ساختاریافته پشتیبانی می‌کند.

3. SIMATIC S7-300

یکی از انواع PLC ماژولار برای کارهای اتوماسیون با پیچیدگی متوسط. این سیستم دارای طیف گسترده‌ای از ماژول‌های ورودی/خروجی، خنک‌کننده رایگان و قابلیت‌های ورودی/خروجی توزیع‌شده است. از ارتباطات Profibus، PROFINET و Ethernet پشتیبانی می‌کند، حافظه برنامه تا 2 مگابایت و زمان عملیات بیتی تا 0.01 میکروثانیه.

کاربردها: تولید، پردازش شیمیایی و اتوماسیون صنعتی در مقیاس متوسط.

برنامه‌نویسی: از STEP 7 (TIA Portal یا Simatic Manager) استفاده می‌کند و از منطق نردبانی، نمودارهای بلوکی تابع و متن ساختاریافته پشتیبانی می‌کند.

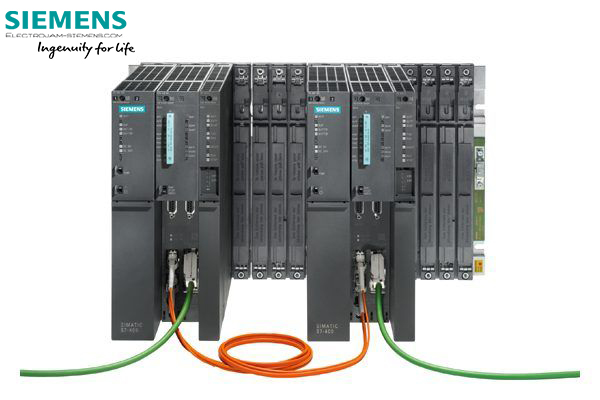

4. SIMATIC S7-400

یکی از انواع PLC با کارایی بالا که برای وظایف فشرده داده در اتوماسیون فرآیند در مقیاس بزرگ طراحی شده است. این PLC تا 48 مگابایت حافظه بار، 16 مگابایت حافظه کاری و زمان عملیات بیتی تا 0.018 میکروثانیه را ارائه می‌دهد. این محصول برای کاربردهای پیچیده و سطح بالا ایده‌آل است.
کاربردها: صنایع فرآیندی مانند کارخانه‌های شیمیایی، تأسیسات هسته‌ای و سیستم‌های تولیدی بزرگ.
برنامه‌نویسی: با STEP 7 (TIA Portal یا PCS7 برای سیستم‌های کنترل توزیع‌شده) برنامه‌ریزی شده و از چندین زبان برنامه‌نویسی پشتیبانی می‌کند.

5. SIMATIC S7-1200

یکی از انواع PLC جمع‌وجور و ماژولار که جایگزین S7-200 شده و برای کارهای اتوماسیون کوچک تا متوسط طراحی شده است. این PLC دارای رابط PROFINET، حافظه کاری تا 125 کیلوبایت، حافظه برنامه یکپارچه 2 مگابایتی و زمان عملکرد بیت تا 0.004 میکروثانیه است. این سیستم از کنترل حرکت و ایمنی دستگاه پشتیبانی می‌کند.
کاربردها: تصفیه آب، ایستگاه‌های پمپاژ و سیستم‌های تولیدی کوچک تا متوسط.

برنامه‌نویسی: از TIA Portal به همراه STEP 7 Basic استفاده می‌کند که از منطق نردبانی، نمودارهای بلوکی تابع و متن ساختاریافته پشتیبانی می‌کند.

6. SIMATIC S7-1500

پیشرفته‌ترین PLC در سری S7، طراحی شده برای وظایف اتوماسیون پیچیده و با کارایی بالا. این سیستم کنترل حرکت، PROFINET IRT و تشخیص پیشرفته را با حداکثر 48 مگابایت حافظه بارگذاری و زمان عملکرد بیت تا 0.004 میکروثانیه ادغام می‌کند. این سیستم از انواع PLC برای یکپارچه‌سازی با صنعت ۴.۰ بهینه‌سازی شده است.

کاربردها: تولید پیشرفته، خودروسازی و اتوماسیون فرآیندهای بزرگ.

برنامه‌نویسی: از TIA Portal به همراه STEP 7 Professional استفاده می‌کند و از تمام زبان‌های برنامه‌نویسی استاندارد PLC پشتیبانی می‌کند.

7. SIMATIC ET 200SP

یک سیستم ورودی/خروجی توزیع‌شده که به عنوان یکی از انواع PLC فشرده یا واحد ورودی/خروجی از راه دور عمل می‌کند. این سیستم از طریق PROFINET یا Profibus به یک PLC مرکزی متصل می‌شود و با ماژول‌های fail-safe بسیار انعطاف‌پذیر است. این سیستم برای کنترل توزیع‌شده در کابینت‌های کنترل ایده‌آل است.
کاربردها: اتوماسیون کارخانه، ادغام حسگرها/محرک‌ها و سیستم‌های کنترل توزیع‌شده.

برنامه‌نویسی: پیکربندی‌شده از طریق TIA Portal، ادغام‌شده با سیستم‌های S7-1200 یا S7-1500.

8. SIMATIC WinAC

یکی از انواع PLC نرم‌افزاری مبتنی بر کامپیوتر که روی کامپیوترهای صنعتی اجرا می‌شود و کنترل بلادرنگ را با زمان عملکرد بیت تا 0.004 میکروثانیه ارائه می‌دهد. این سیستم از حافظه کامپیوتر شخصی به عنوان حافظه برنامه استفاده می‌کند و از ادغام پردازش داده‌ها، ارتباطات و تجسم پشتیبانی می‌کند.
کاربردها: وظایف پیچیده‌ای که نیاز به اتوماسیون مبتنی بر کامپیوتر شخصی دارند، نظیر تجسم داده‌های فشرده یا سیستم‌های کنترل ترکیبی.
برنامه‌نویسی: از TIA Portal استفاده می‌کند و از زبان‌های برنامه‌نویسی استاندارد PLC پشتیبانی می‌کند.

مزایای PLCهای زیمنس

مقیاس‌پذیری و ماژولاریتی

انواع PLC مجموعه‌ای مقیاس‌پذیر از LOGO! جمع‌وجور برای وظایف کوچک تا S7-1500 با عملکرد بالا برای سیستم‌های پیچیده ارائه می‌دهند. طراحی‌های ماژولار (مثلاً S7-300، S7-400، S7-1200، S7-1500) امکان توسعه آسان با ماژول‌های ورودی/خروجی، ماژول‌های ارتباطی و ماژول‌های تابعی تخصصی را فراهم می‌کنند.

مزایا: این انعطاف‌پذیری امکان سفارشی‌سازی با نیازهای خاص صنعتی، از ماشین‌های کوچک گرفته تا خطوط تولید بزرگ را فراهم می‌کند و نیاز به سیستم‌های کنترل چندگانه را کاهش می‌دهد. کاربران می‌توانند با افزایش نیازها، ماژول‌ها را اضافه کنند و بهره‌وری هزینه و سازگاری را افزایش دهند.

عملکرد بالا و قابلیت اطمینان

انواع PLC زیمنس، به ویژه S7-1500 و S7-400، سرعت پردازش سریع (زمان عملیات بیت تا 0.004 میکروثانیه) و عملکرد قوی در محیط‌های صنعتی سخت، از جمله دماهای شدید، رطوبت و ارتعاشات را ارائه می‌دهند.

مزایا: عملکرد بالا، کنترل بلادرنگ را برای کاربردهای حیاتی تضمین می‌کند، در حالی که طراحی‌های مقاوم، زمان از کار افتادگی را به حداقل می‌رساند و آنها را برای صنایع حساس به ایمنی مانند فرآوری شیمیایی و انرژی هسته‌ای ایده‌آل می‌کند.

قابلیت‌های ارتباطی پیشرفته

انواع PLC زیمنس از پروتکل‌های ارتباطی متعددی از جمله PROFINET، Profibus، Ethernet، Modbus و IO-Link پشتیبانی می‌کنند که امکان ادغام یکپارچه با سیستم‌های SCADA، HMIها و دستگاه‌های IIoT را فراهم می‌کند.

مزیت: این قابلیت‌ها تبادل داده‌های بلادرنگ، نظارت از راه دور و ادغام با فناوری‌های Industry 4.0 را تسهیل می‌کنند، بهره‌وری عملیاتی را بهبود می‌بخشند و امکان نگهداری و تعمیرات پیش‌بینی‌کننده را فراهم می‌کنند.

محیط برنامه‌نویسی جامع

پورتال TIA (اتوماسیون کاملاً یکپارچه) یک محیط برنامه‌نویسی یکپارچه برای همه انواع PLC سری S7 فراهم می‌کند که از منطق نردبانی، نمودارهای بلوکی تابع و متن ساختاریافته پشتیبانی می‌کند. این امر توسعه، آزمایش و تشخیص را ساده می‌کند.
مزایا: یک پلتفرم واحد زمان توسعه را کاهش می‌دهد، از چندین زبان برنامه‌نویسی برای انعطاف‌پذیری پشتیبانی می‌کند و شامل ابزارهای تشخیصی پیشرفته برای ساده‌سازی راه‌اندازی و نگهداری است.

ویژگی‌های ایمنی و امنیتی

انواع PLC زیمنس، به ویژه S7-1500 و ET 200SP، شامل سخت‌افزار و نرم‌افزار دارای رتبه‌بندی ایمنی (مانند ماژول‌های fail-safe) و ویژگی‌های پیشرفته امنیت سایبری برای محافظت در برابر دسترسی غیرمجاز و تهدیدات سایبری هستند.
مزیت: ویژگی‌های ایمنی، انطباق با استانداردهایی مانند SIL (سطح یکپارچگی ایمنی) را تضمین می‌کنند و از کارگران و تجهیزات محافظت می‌کنند، در حالی که امنیت سایبری از داده‌های حساس صنعتی محافظت می‌کند.

ادغام با صنعت ۴.۰

S7-1200 و S7-1500 برای صنعت ۴.۰ بهینه شده‌اند و از IIoT، اتصال ابری و تجزیه و تحلیل داده‌ها برای بهینه‌سازی فرآیند در زمان واقعی پشتیبانی می‌کنند.
مزایا: امکان تولید هوشمند، نگهداری پیش‌بینی‌کننده و تصمیم‌گیری مبتنی بر داده را فراهم می‌کند و رقابت‌پذیری را در اکوسیستم‌های صنعتی مدرن افزایش می‌دهد.

معایب PLC های زیمنس

هزینه اولیه بالا

انواع PLC زیمنس، به‌ویژه S7-400 و S7-1500 هزینه اولیه بالایی دارند که بسته به مدل و پیکربندی از 1000 تا 50000 پوند متغیر است. ماژول‌های اختصاصی و مجوزهای نرم‌افزاری، هزینه‌ها را بیشتر افزایش می‌دهند.
تأثیر: هزینه بالا می‌تواند برای کسب‌وکارهای کوچک یا برنامه‌های کاربردی با بودجه محدود، علیرغم بازگشت سرمایه بلندمدت از افزایش بهره‌وری، مانعی باشد.

پیچیدگی در برنامه‌نویسی و نگهداری

برنامه‌نویسی انواع PLC، به‌ویژه برای کارهای پیچیده، نیاز به دانش تخصصی در مورد پورتال TIA و زبان‌های خاص PLC (مانند منطق نردبانی، متن ساختاریافته) دارد. تعمیر و نگهداری همچنین به پرسنل آموزش دیده نیاز دارد.
تاثیر: منحنی یادگیری می‌تواند برای کاربران جدید شیب تندی داشته باشد و نیاز به آموزش و منابع اضافی داشته باشد که ممکن است هزینه‌های عملیاتی را افزایش داده و پیاده‌سازی را به تأخیر بیندازد.

اکوسیستم اختصاصی

انواع PLC به سخت‌افزار و نرم‌افزار اختصاصی (مثلاً TIA Portal، STEP 7) متکی هستند که ممکن است کاملاً با قطعات سایر تولیدکنندگان سازگار نباشد.
تأثیر: این محدودیت، انعطاف‌پذیری را محدود می‌کند، زیرا کاربران باید قطعات مخصوص زیمنس را تهیه کنند که به طور بالقوه هزینه‌ها را افزایش داده و ادغام با سیستم‌های غیر زیمنس را پیچیده می‌کند.

قدرت پردازش محدود برای کارهای پیچیده

در حالی که انواع PLC زیمنس قدرتمند هستند، مدل‌هایی مانند LOGO! و S7-200 در مقایسه با سیستم‌های کنترل توزیع‌شده (DCS) یا رایانه‌های صنعتی پیشرفته، قابلیت‌های پردازشی محدودی دارند و استفاده از آنها را در برنامه‌های کاربردی با داده‌های بسیار فشرده محدود می‌کنند.
تأثیر: برای کارهای پیچیده و در مقیاس بزرگ، کاربران ممکن است نیاز به سرمایه‌گذاری در مدل‌های پیشرفته‌تر یا سیستم‌های اضافی داشته باشند که هزینه‌ها و پیچیدگی را افزایش می‌دهد.

وابستگی به دقت برنامه‌نویسی

عملکرد PLC به شدت به دقت منطق برنامه‌ریزی شده بستگی دارد. خطاها در برنامه‌نویسی می‌تواند منجر به نقص سیستم یا از کار افتادگی شود.
تأثیر: این امر به برنامه‌نویسان ماهر و آزمایش کامل نیاز دارد که به زمان و هزینه‌های توسعه، به‌ویژه برای برنامه‌های کاربردی حیاتی، می‌افزاید.

قابلیت توسعه محدود در مدل‌های فشرده

انواع PLC فشرده همچون LOGO! و S7-1200 پیکربندی‌های ورودی/خروجی ثابت یا محدودی دارند که قابلیت توسعه آنها را در مقایسه با مدل‌های ماژولار مانند S7-300 یا S7-1500 محدود می‌کند.
تأثیر: برای کاربردهایی که نیاز به توسعه ورودی/خروجی قابل توجه دارند، کاربران ممکن است نیاز به ارتقاء به یک مدل گران‌تر داشته باشند که باعث افزایش هزینه‌ها می‌شود.

مشخصات و ویژگی های انواع PLC زیمنس

کنترل‌کننده‌های منطقی قابل برنامه‌ریزی (PLC) زیمنس در خانواده SIMATIC برای طیف وسیعی از وظایف اتوماسیون، از کاربردهای کوچک گرفته تا سیستم‌های صنعتی پیچیده، طراحی شده‌اند. در بخش بعدی مقاله توضیح جامعی از مشخصات و ویژگی‌های انواع PLC زیمنس، که بر اساس مدل سازماندهی شده‌اند، ارائه شده است.

1. SIMATIC LOGO!

یک ماژول منطقی جمع و جور از انواع PLC برای وظایف اتوماسیون در مقیاس کوچک، که CPU، I/O و پنل اپراتور را در یک واحد ادغام می‌کند.

مشخصات:

• پردازنده: مبتنی بر میکروکنترلر، با زمان عملیات بیتی حدود 0.1 میلی‌ثانیه.
• حافظه: تا 400 بلوک تابع برای ذخیره‌سازی برنامه، اندازه حافظه برنامه جداگانه مشخص نشده است.
• ظرفیت ورودی/خروجی: تا ۲۴ ورودی دیجیتال، ۲۰ خروجی دیجیتال (رله یا ترانزیستور)، ۸ ورودی آنالوگ (۰-۱۰ ولت) و ۸ خروجی آنالوگ (۰-۱۰ ولت یا ۴-۲۰ میلی‌آمپر).
• منبع تغذیه: ۱۲/۲۴ ولت DC، ۲۴ ولت AC/DC یا ۱۱۵/۲۳۰ ولت AC.
• ابعاد: جمع و جور، معمولاً ۷۲ میلی‌متر (عرض) × ۹۰ میلی‌متر (ارتفاع) × ۵۵ میلی‌متر (عمق) برای ماژول‌های پایه.

ویژگی‌ها:

• نمایشگر و صفحه‌کلید یکپارچه برای برنامه‌ریزی و نظارت محلی.
• پشتیبانی از حداکثر ۱۰ ماژول توسعه برای ورودی/خروجی اضافی.
• ارتباط از طریق اترنت (RJ-45)، Modbus TCP یا GSM/UMTS اختیاری برای دسترسی از راه دور.
• برنامه‌ریزی از طریق نرم‌افزار LOGO! Soft Comfort، پشتیبانی از منطق نردبانی و نمودارهای بلوکی عملکرد.
• توابع داخلی مانند تایمر، شمارنده و مقایسه‌کننده‌های آنالوگ.
• اتصال ابری از طریق ماژول LOGO! CMR برای یکپارچه‌سازی اینترنت اشیا.
• محدوده دمای عملیاتی: 0 تا 55 درجه سانتیگراد.

2. SIMATIC S7-200

یک میکرو PLC از انواع PLC برای کارهای اتوماسیون کوچک تا متوسط، که تا حد زیادی توسط S7-1200 جایگزین شده است اما هنوز در سیستم‌های قدیمی استفاده می‌شود.

مشخصات:

• پردازنده: CPU 16/32 بیتی، با زمان عملکرد بیت حدود 0.22 میکروثانیه.
• حافظه: تا 10 کیلوبایت حافظه برنامه، 8 کیلوبایت حافظه داده.
• ظرفیت I/O: واحدهای پایه مانند CPU224XP 14 ورودی دیجیتال، 10 خروجی دیجیتال (رله یا ترانزیستور)،2 ورودی آنالوگ (0-10 ولت یا 4-20 میلی‌آمپر) و 1 خروجی آنالوگ (0-10 ولت یا 4-20 میلی‌آمپر) ارائه می‌دهند. قابل ارتقا تا ۲۵۶ نقطه ورودی/خروجی با ماژول‌ها.
• منبع تغذیه: ۲۴ ولت DC یا ۸۵-۲۶۴ ولت AC.
• ابعاد: جمع و جور، معمولاً ۱۴۰ میلی‌متر (عرض) × ۸۰ میلی‌متر (ارتفاع) × ۶۲ میلی‌متر (عمق) برای CPU224XP.

ویژگی‌ها:

• پشتیبانی از ارتباطات Profibus DP، PPI (رابط نقطه به نقطه) و اترنت.
• شمارنده‌های پرسرعت یکپارچه (تا ۳۰ کیلوهرتز) و خروجی‌های پالس برای کنترل حرکت.
• برنامه‌ریزی از طریق STEP 7-Micro/WIN، پشتیبانی از منطق نردبانی، نمودارهای بلوکی تابع و لیست دستورات.
• قابل ارتقا با ماژول‌های دیجیتال، آنالوگ و تخصصی (مانند ترموکوپل، RTD).
• محدوده دمای کاری: ۰ تا ۵۵ درجه سانتیگراد.
• کنترل PID داخلی و ساعت بلادرنگ.

3. SIMATIC S7-300

یکی از انواع PLC ماژولار برای وظایف اتوماسیون با پیچیدگی متوسط، مناسب برای کنترل متمرکز و توزیع‌شده.

مشخصات:

• پردازنده: CPU 32 بیتی، با زمان عملکرد بیت تا 0.01 میکروثانیه (به عنوان مثال، CPU 319-3 PN/DP).
• حافظه: تا 2 مگابایت حافظه برنامه، 700 کیلوبایت حافظه داده (وابسته به مدل).
• ظرفیت I/O: قابل ارتقا تا 8192 نقطه I/O از طریق ماژول‌های مبتنی بر رک؛ CPU معمولی از 32-256 I/O محلی پشتیبانی می‌کند.
• منبع تغذیه: 24 ولت DC یا 120/230 ولت AC از طریق ماژول‌های منبع تغذیه.
• ابعاد: بسته به پیکربندی متفاوت است؛ ماژول‌های CPU معمولاً ۴۰-۱۲۵ میلی‌متر (عرض) x ۱۲۵ میلی‌متر (ارتفاع) x ۱۳۰ میلی‌متر (عمق).

ویژگی‌ها:

• پشتیبانی از ارتباطات Profibus DP، PROFINET، MPI و اترنت.
• طراحی ماژولار با حداکثر ۳۲ ماژول در هر رک، شامل ماژول‌های دیجیتال، آنالوگ و ویژه (مانند شمارنده، موقعیت‌یابی).
• توابع ایمنی یکپارچه (مانند F-CPU برای برنامه‌های کاربردی ایمن در برابر خرابی).
• برنامه‌نویسی از طریق STEP 7 (TIA Portal یا Simatic Manager)، پشتیبانی از منطق نردبانی، نمودارهای بلوکی تابع، متن ساختاریافته و SCL.
• ورودی/خروجی توزیع‌شده از طریق سیستم‌های ET 200.
• محدوده دمای عملیاتی: ۰ تا ۶۰ درجه سانتیگراد.
• پشتیبانی از تعویض ماژول‌ها در حین کار برای تعمیر و نگهداری.

4. SIMATIC S7-400

یکی از انواع PLC با کارایی بالا برای وظایف اتوماسیون در مقیاس بزرگ و فشرده در صنایع فرآیندی.

مشخصات:

• پردازنده: CPU 32 بیتی، با زمان عملکرد بیت تا 0.018 میکروثانیه (به عنوان مثال، CPU 416-3).
• حافظه: تا 48 مگابایت حافظه بارگذاری، 16 مگابایت حافظه کاری.
• ظرفیت I/O: پشتیبانی از حداکثر 65536 نقطه I/O از طریق چندین رک؛ CPU معمولی از 256 تا 4096 I/O محلی پشتیبانی می‌کند.
• منبع تغذیه: 24 ولت DC یا 120/230 ولت AC از طریق ماژول‌های منبع تغذیه.
• ابعاد: متفاوت است؛ ماژول‌های CPU معمولاً 50-290 میلی‌متر (عرض) × 290 میلی‌متر (ارتفاع) × 219 میلی‌متر (عمق).

ویژگی‌ها:

• پشتیبانی از ارتباطات Profibus DP، PROFINET، Ethernet و MPI.
• پیکربندی چند رکی با حداکثر ۱۸ رک توسعه.
• گزینه‌های ایمنی و افزونگی یکپارچه (به عنوان مثال، CPU 414H برای سیستم‌های با دسترسی بالا).
• برنامه‌نویسی از طریق STEP 7 (TIA Portal یا PCS7)، پشتیبانی از منطق نردبانی، نمودارهای بلوکی تابع، متن ساختاریافته و CFC.
• تشخیص پیشرفته برای تشخیص خطا و نظارت بر سیستم.
• از ورودی/خروجی توزیع‌شده از طریق سیستم‌های ET 200 پشتیبانی می‌کند.
• محدوده دمای عملیاتی: 0 تا 60 درجه سانتیگراد.

5. SIMATIC S7-1200

یکی از انواع PLC ماژولار و جمع‌وجور برای کارهای اتوماسیون کوچک تا متوسط، جایگزین S7-200.

مشخصات:

• پردازنده: CPU 32 بیتی، با زمان عملکرد بیت تا 0.004 میکروثانیه (به عنوان مثال، CPU 1215C).
• حافظه: تا 125 کیلوبایت حافظه کاری، 2 مگابایت حافظه برنامه یکپارچه.
• ظرفیت I/O: واحدهای پایه 6-14 ورودی دیجیتال، 4-10 خروجی دیجیتال، 2 ورودی آنالوگ و خروجی‌های آنالوگ اختیاری ارائه می‌دهند. قابل ارتقا تا 284 نقطه I/O.
• منبع تغذیه: ۲۴ ولت DC یا ۸۵-۲۶۴ ولت AC.
• ابعاد: جمع و جور، معمولاً ۹۰-۱۳۰ میلی‌متر (عرض) × ۱۰۰ میلی‌متر (ارتفاع) × ۷۵ میلی‌متر (عمق).

ویژگی‌ها:

• پورت PROFINET یکپارچه برای ارتباط با HMIها، درایوها و سایر PLCها.
• پشتیبانی از Modbus TCP، OPC UA و IO-Link.
• کنترل حرکت داخلی تا ۴ محور و کنترل‌کننده‌های PID یکپارچه.
• برنامه‌نویسی از طریق پورتال TIA با STEP 7 Basic، پشتیبانی از منطق نردبانی، نمودارهای بلوکی تابع و متن ساختاریافته.
• قابل ارتقا با ماژول‌های سیگنال، ماژول‌های ارتباطی و ماژول‌های fail-safe.
• سرور وب برای نظارت و تشخیص از راه دور.
• محدوده دمای عملیاتی: -۲۰ درجه سانتیگراد تا ۶۰ درجه سانتیگراد.

6. SIMATIC S7-1500

یکی از انواع PLC پیشرفته برای کارهای اتوماسیون پیچیده و با کارایی بالا، بهینه شده برای Industry 4.0.

مشخصات:

• پردازنده: پردازنده چند هسته‌ای 32 بیتی، با زمان عملکرد بیت تا 0.004 میکروثانیه (به عنوان مثال، CPU 1518-4 PN/DP).
• حافظه: تا 48 مگابایت حافظه بارگذاری، 10 مگابایت حافظه کاری.
• ظرفیت ورودی/خروجی: پشتیبانی از حداکثر 32768 نقطه ورودی/خروجی؛ پردازنده معمولی از 128 تا 512 ورودی/خروجی محلی پشتیبانی می‌کند.
• منبع تغذیه: 24 ولت DC.
• ابعاد: متغیر؛ ماژول‌های پردازنده معمولاً 35-175 میلی‌متر (عرض) در 147 میلی‌متر (ارتفاع) در 129 میلی‌متر (عمق) هستند. –

ویژگی‌ها:

• دو پورت PROFINET با IRT (همزمان همزمان) برای ارتباط قطعی.
• پشتیبانی از Profibus، Modbus TCP، OPC UA و اترنت.
• کنترل حرکت یکپارچه برای حداکثر ۱۲۸ محور و توابع ایمنی پیشرفته (به عنوان مثال، PROFIsafe).
• برنامه‌نویسی از طریق پورتال TIA با STEP 7 Professional، پشتیبانی از منطق نردبانی، نمودارهای بلوکی تابع، متن ساختار یافته و SCL.
• وب سرور داخلی و تشخیص پیشرفته برای نگهداری پیش‌بینانه.
• اتصال ابری برای ادغام IIoT (به عنوان مثال، MindSphere).
• محدوده دمای عملیاتی: -۲۵ درجه سانتیگراد تا ۶۰ درجه سانتیگراد.

7. SIMATIC ET 200SP

یک سیستم ورودی/خروجی توزیع‌شده که می‌تواند به عنوان یکی از انواع PLC فشرده یا ورودی/خروجی از راه دور برای PLCهای متمرکز عمل کند.
مشخصات:

• پردازنده: مدل‌های CPU (مثلاً CPU 1510SP-1 PN) با زمان عملکرد بیت حدود 0.01 میکروثانیه.
• حافظه: حداکثر 1 مگابایت حافظه برنامه، 200 کیلوبایت حافظه کاری (مدل‌های CPU).
• ظرفیت ورودی/خروجی: حداکثر 1024 نقطه ورودی/خروجی در هر ایستگاه، با حداکثر 64 ماژول (دیجیتال، آنالوگ یا تخصصی).
• منبع تغذیه: 24 ولت DC.
• ابعاد: جمع و جور، معمولاً 100 میلی‌متر (عرض) در 117 میلی‌متر (ارتفاع) در 75 میلی‌متر (عمق) برای ماژول‌های CPU.

ویژگی‌ها:

• پشتیبانی از ارتباطات PROFINET و Profibus.
• طراحی ماژولار با ماژول‌های I/O قابل تعویض در حین کار، شامل ماژول‌های fail-safe و فناوری (مثلاً توزین، اندازه‌گیری انرژی).
• برنامه‌نویسی از طریق TIA Portal، ادغام با سیستم‌های S7-1200 یا S7-1500.
• پشتیبانی از برنامه‌های کنترل و ایمنی توزیع‌شده (به عنوان مثال، PROFIsafe).
• فضای کم برای نصب کابینت کنترل.
• محدوده دمای عملیاتی: -30°C تا 60°C.

8. SIMATIC WinAC

یکی از انواع PLC نرم‌افزاری مبتنی بر کامپیوتر که روی کامپیوترهای صنعتی برای کنترل و پردازش داده‌ها در زمان واقعی اجرا می‌شود.

مشخصات:

• پردازنده: از CPU کامپیوتر شخصی (به عنوان مثال، پردازنده‌های Intel Core) استفاده می‌کند، با زمان عملکرد بیت تا 0.004 میکروثانیه.
• حافظه: از RAM و فضای ذخیره‌سازی کامپیوتر شخصی استفاده می‌کند؛ حافظه برنامه محدود به ظرفیت کامپیوتر شخصی است (معمولاً 1-8 گیگابایت).
• ظرفیت I/O: به ماژول‌های I/O متصل بستگی دارد (به عنوان مثال، از طریق Profibus یا PROFINET)، و از هزاران نقطه I/O پشتیبانی می‌کند.
• منبع تغذیه: مطابق با الزامات کامپیوترهای صنعتی (معمولاً 24 ولت DC یا 110/230 ولت AC) است.
• ابعاد: بسته به سخت‌افزار کامپیوتر متفاوت است.

ویژگی‌ها:

• قابل اجرا بر روی کامپیوترهای صنعتی مبتنی بر ویندوز با افزونه‌های بلادرنگ.
• پشتیبانی از ارتباطات Profibus، PROFINET، Ethernet و OPC.
• کنترل PLC را با وظایف مبتنی بر کامپیوتر مانند تجسم، ثبت داده‌ها و HMI ادغام می‌کند.
• برنامه‌نویسی از طریق TIA Portal، پشتیبانی از منطق نردبانی، نمودارهای بلوکی تابع، متن ساختاریافته و SCL.
• پشتیبانی از افزونگی و پیکربندی‌های ایمن در برابر خرابی.
• محدوده دمای کارکرد: به سخت‌افزار کامپیوتر بستگی دارد، معمولاً 0 تا 50 درجه سانتیگراد.

این بررسی اجمالی دقیق، مشخصات و ویژگی‌های انواع PLC زیمنس را پوشش می‌دهد و درک روشنی از قابلیت‌های فنی آنها در مدل‌های مختلف برای نیازهای مختلف اتوماسیون ارائه می‌دهد.

| برای برقرار هر گونه ارتباط و پرسش و پاسخ با کارشناسان مجموعه الکتروجم بر روی واتساپ کلیک فرمایید.

نتیجه‌گیری

انواع PLC زیمنس، از LOGO! فشرده گرفته تا S7-1500 پیشرفته و ET 200SP توزیع‌شده، یک راه‌حل همه‌کاره، قابل اعتماد و مقیاس‌پذیر برای اتوماسیون صنعتی ارائه می‌دهند. مزایای آنها – مقیاس‌پذیری، عملکرد بالا، ارتباطات پیشرفته و ادغام با صنعت ۴.۰ – آنها را به انتخابی ترجیحی برای صنایعی تبدیل می‌کند که به دنبال کارایی و نوآوری هستند.

با این حال، چالش‌هایی همچون هزینه‌های بالا، پیچیدگی برنامه‌نویسی و اکوسیستم‌های اختصاصی نیاز به بررسی دقیق دارند. با انتخاب مدل مناسب و سرمایه‌گذاری در آموزش، کسب‌وکارها می‌توانند از PLCهای زیمنس برای بهینه‌سازی عملیات و حفظ رقابت در چشم‌انداز اتوماسیون استفاده کنند.

| جهت ثبت سفارش و استعلام قیمت تمامی محصولات اتوماسیون صنعتی زیمنس با کارشناسان ما تماس حاصل فرمائید.
