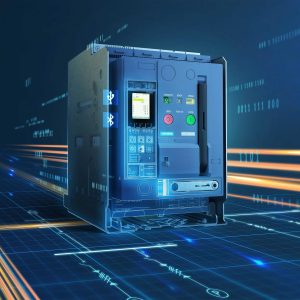

کلید هوایی چیست و چه کاربردی دارد؟
طراحی کلید هوایی امکان نگهداری و تعویض آسان قطعات را فراهم می‌کند و برای تحمل عملیات مکرر تحت بارهای الکتریکی بالا ساخته شده‌اند. در ادامه به طور عمیق به این موضوع می‌پردازیم که کلید هوایی چیست و چه کاربردی دارد؟

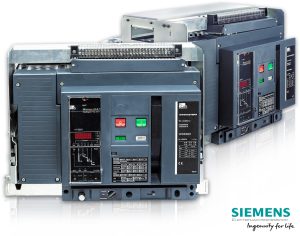

کلید هوایی چیست و چه کاربردی دارد؟

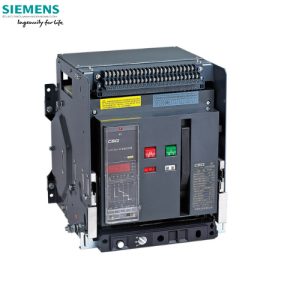

کلید هوایی (ACB) یک وسیله حفاظت الکتریکی است که برای قطع جریان برق در یک مدار در شرایط خطا، مثل اضافه جریان، اتصال کوتاه یا خطای زمین، با هوا به عنوان عایق و واسطه خاموش کننده استفاده می‌شود. کلیدهای هوایی که معمولاً در کاربردهای ولتاژ پایین (تا ۱۰۰۰ ولت) و ولتاژ متوسط (تا ۳۳ کیلوولت) استفاده می‌شوند، برای محافظت از مدارهای الکتریکی و تجهیزات در برابر آسیب با باز کردن خودکار مدار در هنگام تشخیص شرایط غیرطبیعی طراحی شده‌اند.

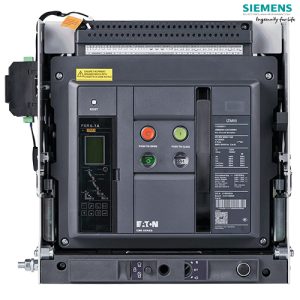

در واقع از اجزای کلیدی همچون کنتاکت‌های ثابت و متحرک، یک دریچه قوس و یک مکانیزم قطع (حرارتی، مغناطیسی یا الکترونیکی) تشکیل شده‌اند. هنگامی که یک خطا رخ می‌دهد، کنتاکت‌ها از هم جدا می‌شوند و قوسی ایجاد می‌کنند که با استفاده از هوا برای خنک کردن و قطع جریان الکتریکی در دریچه قوس خاموش می‌شود. کلیدهای هوایی به دلیل قابلیت اطمینان، ظرفیت قطع بالا (تا ۱۰۰ کیلوآمپر یا بیشتر) و توانایی تحمل جریان‌های بزرگ (صدها تا هزاران آمپر) به طور گسترده در محیط‌های صنعتی، تجاری و تاسیساتی مورد استفاده قرار می‌گیرند.
عملکرد یک کلید هوایی ACB (air circuit breaker) به توانایی آن در تشخیص و پاسخ سریع و ایمن به شرایط خطا متکی است. هنگامی که یک خطا تشخیص داده می‌شود، مکانیسم قطع چه حرارتی (برای اضافه بار)، چه مغناطیسی (برای اتصال کوتاه) یا الکترونیکی (برای محافظت دقیق و قابل برنامه‌ریزی) سبب جداسازی کنتاکت‌ها و ایجاد قوس الکتریکی می‌شود.
مزایا و دلایل اهمیت کلید هوایی
کلید هوایی (ACB) اجزای حیاتی در سیستم‌های الکتریکی محسوب می‌شوند که مزایای متمایزی ارائه می‌دهند و عملکردهای اساسی را در تضمین ایمنی، قابلیت اطمینان و کارایی انجام می‌دهند. در ادامه توضیحی جامع از مزایا و دلایل اهمیت ACBها اشاره شده است.
مزایای کلیدهای هوایی ABC
1. ظرفیت قطع بالا و قابلیت اطمینان
ACBها برای مدیریت جریان‌های خطای بالا، اغلب تا 100 کیلوآمپر یا بیشتر، طراحی شده‌اند و آنها را برای محافظت از سیستم‌های الکتریکی بزرگ در محیط‌های صنعتی و تجاری مناسب می‌کنند. ساختار مستحکم آنها عملکرد قابل اعتمادی را در شرایط سخت تضمین می‌کند و خطر آسیب به تجهیزات یا خرابی سیستم را در هنگام بروز خطاهایی مانند اتصال کوتاه یا اضافه بار به حداقل می‌رساند.
استفاده از هوا به عنوان واسطه خاموش‌کننده قوس به ACBها اجازه می‌دهد تا جریان‌های بالا را بدون نیاز به واسطه‌های تخصصی مانند نفت یا گاز، با خیال راحت قطع کنند و قابلیت اطمینان آنها را در طیف وسیعی از کاربردها افزایش دهد.
2. دوستدار محیط زیست
برخلاف قطع‌کننده‌های مدار روغنی یا آنهایی که از گاز SF6 استفاده می‌کنند، ACBها برای عایق‌بندی و خاموش کردن قوس به هوا متکی هستند و این امر آنها را از نظر زیست‌محیطی پایدار می‌کند. آنها هیچ انتشار مضر یا فرآورده جانبی تولید نمی‌کنند و با مقررات زیست‌محیطی مدرن و ابتکارات سبز مطابقت دارند.
عدم وجود مواد خطرناک، نگرانی‌های مربوط به دفع و نگهداری را کاهش می‌دهد و ACBها را به انتخابی ترجیحی در صنایع سازگار با محیط زیست تبدیل می‌کند.
3. ویژگی‌های حفاظتی قابل تنظیم و پیشرفته
کلید هوایی مدرن مجهز به واحدهای قطع الکترونیکی هستند نظیر کلید هوایی زیمنس که امکان تنظیمات دقیق و قابل برنامه‌ریزی برای حفاظت در برابر اضافه بار، اتصال کوتاه و خطای زمین را فراهم می‌کنند. این انعطاف‌پذیری، سفارشی‌سازی را برای نیازهای خاص برنامه، بهبود حفاظت از سیستم و کاهش قطع‌های مزاحم فراهم می‌کند.
بسیاری از ACBها با سیستم‌های هوشمند ادغام می‌شوند و قابلیت‌های نظارت، تشخیص و عملیات از راه دور را در زمان واقعی ارائه می‌دهند که باعث افزایش بهره‌وری عملیاتی و نگهداری پیش‌بینی‌شده در تأسیساتی مانند مراکز داده یا بیمارستان‌ها می‌شود.
4. سهولت نگهداری و طراحی ماژولار
کلیدهای قطع و وصل جریان متناوب (ACB) دارای طراحی ماژولار هستند که امکان دسترسی آسان به اجزایی مانند کنتاکت‌ها و مجراهای قوس را برای بازرسی، تعمیر یا تعویض فراهم می‌کند. این امر در مقایسه با سایر انواع کلیدها، مثل کلیدهای روغنی که نیاز به سرویس پیچیده‌تری دارند، زمان از کارافتادگی و هزینه‌های نگهداری را کاهش می‌دهد.
عمر عملیاتی طولانی آنها (اغلب بیش از ۱۰۰۰۰ سیکل) و توانایی تحمل عملیات مکرر تحت بارهای زیاد، آنها را در طول زمان مقرون به صرفه می‌کند.
5. عملکرد فشرده و ایمن
کلیدهای قطع و وصل جریان متناوب (ACB) در حالی که از برخی جایگزین‌ها (مانند کلیدهای قطع و وصل جریان متناوب) بزرگتر هستند، برای بهینه‌سازی فضا در تابلوهای تابلو برق، به ویژه در کاربردهای جریان بالا طراحی شده‌اند. توانایی آنها در خاموش کردن ایمن قوس‌ها در هوا، خطر آتش‌سوزی یا انفجار را به حداقل می‌رساند و ایمنی پرسنل و تجهیزات را افزایش می‌دهد.
ویژگی‌هایی نظیر مکانیسم‌های قفل داخلی و گزینه‌های عملکرد دستی یا خودکار، ایمنی را در حین کار و نگهداری بیشتر بهبود می‌بخشد.
دلایل اهمیت کلیدهای هوایی ABC
1. نقش حیاتی در ایمنی الکتریکی
کلید هوایی برای محافظت از مدارهای الکتریکی، تجهیزات و پرسنل در برابر خطرات اضافه جریان، اتصال کوتاه و خطای زمین ضروری هستند. آنها با قطع سریع جریان‌های خطا، از خرابی‌های فاجعه‌بار، آتش‌سوزی یا خطرات الکتریکی جلوگیری می‌کنند و از رعایت استانداردهای ایمنی مانند IEC یا IEEE اطمینان حاصل می‌کنند.
توانایی کلید هوایی در جداسازی بخش‌های معیوب یک سیستم بدون ایجاد اختلال در کل شبکه، برای حفظ تداوم عملیاتی در تأسیسات حیاتی مانند بیمارستان‌ها، کارخانه‌های تولیدی و تأسیسات حیاتی است.
2. پشتیبانی از کاربردهای توان بالا
کلیدهای هوایی در سیستم‌های توان بالا، ولتاژ پایین (تا 1000 ولت) و ولتاژ متوسط (تا 33 کیلوولت) که جریان‌های بزرگ (صدها تا هزاران آمپر) را مدیریت می‌کنند، ضروری هستند. ظرفیت قطع بالا و طراحی مقاوم آنها، آنها را برای صنایع سنگین، شبکه‌های توزیع برق و ساختمان‌های تجاری بزرگ ایده‌آل می‌کند.
آنها با محافظت از ترانسفورماتورها، ژنراتورها و سایر تجهیزات حیاتی در برابر آسیب ناشی از خطاهای الکتریکی، توزیع پایدار برق را تضمین می‌کنند.
3. چندمنظوره بودن در صنایع مختلف
به دلیل سازگاری و تنظیمات حفاظتی قابل تنظیم، کلید هوایی در کاربردهای متنوعی، از مراکز داده و فرودگاه‌ها گرفته تا نیروگاه‌های انرژی تجدیدپذیر و سیستم‌های دریایی، مورد استفاده قرار می‌گیرد. توانایی آنها در ادغام با سیستم‌های کنترل مدرن، آنها را برای محیط‌های شبکه سنتی و هوشمند مناسب می‌کند.
قابلیت اطمینان آنها در شرایط سخت، مانند دمای بالا یا محیط‌های پر گرد و غبار، عملکرد مداوم را در محیط‌های صنعتی چالش‌برانگیز تضمین می‌کند.
4. کمک به کارایی سیستم و کاهش زمان خرابی
با ارائه تشخیص دقیق خطا و پاسخ سریع، ACBها آسیب به تجهیزات را به حداقل می‌رسانند و هزینه‌های تعمیر و زمان خرابی را کاهش می‌دهند. قابلیت‌های تشخیصی آنها به اپراتورها این امکان را می‌دهد که مشکلات احتمالی را قبل از تشدید شناسایی کنند و از استراتژی‌های نگهداری پیشگیرانه پشتیبانی کنند.
قابلیت تنظیم مجدد و استفاده مجدد از ACBها پس از رفع خطا (برخلاف فیوزها که نیاز به تعویض دارند) باعث افزایش زمان کارکرد سیستم و کارایی عملیاتی می‌شود.
5. همسویی با پیشرفت‌های فناوری
کلید هوایی با پیشرفت در فناوری‌های دیجیتال و اینترنت اشیا در حال تکامل هستند و امکان ادغام با سیستم‌های مدیریت ساختمان و پلتفرم‌های نظارت از راه دور را فراهم می‌کنند.
این امر تضمین می‌کند که آنها در زیرساخت‌های الکتریکی مدرن، پشتیبانی از شهرهای هوشمند و ابتکارات صنعت 4.0، همچنان مرتبط باقی بمانند.
سازگاری آنها با سیستم‌های انرژی تجدیدپذیر، مانند تأسیسات انرژی خورشیدی یا بادی، اهمیت آنها را در گذار به راه‌حل‌های انرژی پایدار برجسته می‌کند.
کاربرد کلید هوایی
همانطور که در طول مقاله ذکر شد کلید هوایی، دستگاه‌های حفاظت الکتریکی ضروری هستند که برای محافظت از مدارها و تجهیزات با قطع جریان برق در شرایط خطا مانند اضافه جریان، اتصال کوتاه یا خطای زمین استفاده می‌شوند. آنها به هوا به عنوان عایق و واسطه خاموش‌کننده قوس متکی هستند و این امر آنها را برای کاربردهای ولتاژ پایین (تا ۱۰۰۰ ولت) و ولتاژ متوسط (تا ۳۳ کیلوولت) مناسب می‌کند.
1. حفاظت از سیستم‌های الکتریکی
حفاظت از اضافه جریان و اتصال کوتاه: ACBها جریان‌های اضافی ناشی از اضافه بار یا اتصال کوتاه را شناسایی و قطع می‌کنند و از آسیب به سیم‌کشی، تجهیزات و بارهای متصل جلوگیری می‌کنند. ظرفیت قطع بالای آنها (تا ۱۰۰ کیلوآمپر یا بیشتر) تضمین می‌کند که می‌توانند جریان‌های خطای بزرگ را در سیستم‌های صنعتی و تجاری تحمل کنند.
حفاظت در برابر خطای زمین: بسیاری از ACBها مجهز به تشخیص خطای زمین هستند که در صورت شناسایی مسیرهای جریان ناخواسته به زمین، مدارها را ایزوله می‌کند و ایمنی را افزایش داده و از خطرات الکتریکی جلوگیری می‌کند.
کاربرد:
این عملکرد حفاظتی در سیستم‌های توزیع برق، نظیر پست‌های برق، کارخانه‌های تولیدی و ساختمان‌های تجاری بزرگ، که در آنها برق بدون وقفه و ایمنی تجهیزات از اهمیت بالایی برخوردار است، بسیار مهم است.
2. توزیع برق و مدیریت بار
حفاظت از مدار اصلی و شاخه‌ای: کلید هوایی به عنوان قطع‌کننده‌های اصلی در تابلوهای تابلو برق برای محافظت از کل سیستم‌های توزیع یا به عنوان قطع‌کننده‌های شاخه‌ای برای بارهای خاص استفاده می‌شوند. آنها با ایزوله کردن بخش‌های معیوب بدون تأثیر بر کل شبکه، توزیع برق قابل اعتماد را تضمین می‌کنند.
سوئیچینگ بار: ACBها می‌توانند به صورت دستی یا خودکار بارها را روشن یا خاموش کنند و تعمیر و نگهداری یا قطع بار را در سناریوهای پاسخ به تقاضا، مانند شبکه‌های هوشمند یا سیستم‌های مدیریت انرژی، تسهیل کنند. –
کاربرد:
آنها به طور گسترده در مراکز داده، بیمارستان‌ها و فرودگاه‌ها، که در آنها مدیریت دقیق بار برای حفظ تداوم عملیاتی و جلوگیری از خرابی ضروری است، استفاده می‌شوند.
3. ادغام با سیستم‌های کنترل مدرن
نظارت و کنترل هوشمند: کلید هوایی مدرن دارای واحدهای قطع الکترونیکی با قابلیت‌های ارتباطی هستند که امکان ادغام با سیستم‌های مدیریت ساختمان (BMS) یا سیستم‌های کنترل نظارتی و جمع‌آوری داده‌ها (SCADA) را فراهم می‌کنند. این امر امکان نظارت بر پارامترهای الکتریکی، تشخیص خطا و عملکرد از راه دور را در زمان واقعی فراهم می‌کند.
حفاظت قابل برنامه‌ریزی: تنظیمات قطع قابل تنظیم به ACB ها اجازه می‌دهد تا برای کاربردهای خاص تنظیم شوند، قطع‌های مزاحم را کاهش داده و حفاظت از تجهیزات حساس را بهینه کنند.
کاربرد:
این ویژگی‌ها در ساختمان‌های هوشمند، نیروگاه‌های انرژی تجدیدپذیر و سیستم‌های اتوماسیون صنعتی، که در آنها بینش مبتنی بر داده و کنترل از راه دور باعث افزایش کارایی می‌شوند، بسیار مهم هستند.
4. ایمنی و پیشگیری از آتش‌سوزی
خاموش کردن قوس: ACB ها از ناودان‌های قوس برای تقسیم و خنک کردن قوس‌های الکتریکی تشکیل شده در هنگام قطع مدار استفاده می‌کنند و خطر آتش‌سوزی یا انفجار را به حداقل می‌رسانند. این امر عملکرد ایمن در محیط‌های پرمصرف را تضمین می‌کند.
ایمنی پرسنل: ویژگی‌هایی مثل مکانیسم‌های قفل داخلی و محفظه‌های عایق‌بندی شده، از اپراتورها در حین تعمیر و نگهداری یا عملیات دستی محافظت می‌کنند و خطر حوادث الکتریکی را کاهش می‌دهند.
کاربرد:
کلید هوایی در محیط‌های پرخطر مانند کارخانه‌های شیمیایی، تأسیسات نفت و گاز و کشتی‌های دریایی، که ایمنی در اولویت اصلی است، ضروری هستند.
5. پشتیبانی از انرژی‌های تجدیدپذیر و کاربردهای تخصصی
ادغام انرژی‌های تجدیدپذیر: ACBها در تأسیسات انرژی خورشیدی، بادی و سایر انرژی‌های تجدیدپذیر برای محافظت از اینورترها، ترانسفورماتورها و اتصالات شبکه در برابر خطاها استفاده می‌شوند و عملکرد پایدار را در محیط‌های پویای برق تضمین می‌کنند.
سیستم‌های تخصصی: آنها در زیرساخت‌های حیاتی مانند راه‌آهن، مراکز داده و تأسیسات نظامی، که در آنها برق قابل اعتماد و پاسخ سریع به خطا بسیار مهم است، به کار می‌روند.
کاربرد:
تطبیق‌پذیری کلید هوایی، آنها را برای سیستم‌های انرژی نوظهور و تأسیسات حیاتی که نیاز به حفاظت قوی دارند، مناسب می‌کند.
| برای برقرار هر گونه ارتباط و پرسش و پاسخ با کارشناسان مجموعه الکتروجم بر روی واتساپ کلیک فرمایید.
اهمیت کاربردهای ACB
کاربردهای متنوع کلید هوایی، اهمیت آنها را در سیستم‌های الکتریکی مدرن برجسته می‌کند. آنها محافظت قابل اعتمادی ارائه می‌دهند، مدیریت کارآمد برق را امکان‌پذیر می‌سازند و از ادغام فناوری‌های پیشرفته پشتیبانی می‌کنند و آنها را در صنایع مختلف از تولید گرفته تا انرژی‌های تجدیدپذیر ضروری می‌سازند.
توانایی آنها در مدیریت جریان‌های بالا، تضمین ایمنی و سازگاری با نیازهای خاص، قابلیت اطمینان عملیاتی و انطباق با استانداردهایی مانند IEC یا IEEE را تضمین می‌کند و باعث کاهش زمان از کار افتادگی و هزینه‌های نگهداری می‌شود.

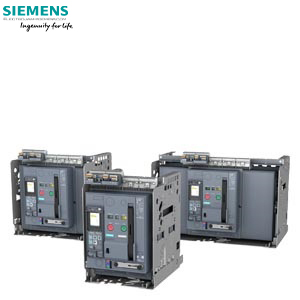

قطع کننده‌های مدار هوایی زیمنس

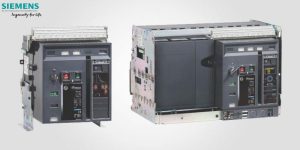

کلید هوایی زیمنس مثل سری‌های 3WL مثل ( کلید هوایی 800 آمپر فیکس ETU 25 زیمنس ) یا 3VA، به دلیل عملکرد برتر، ویژگی‌های پیشرفته و قابلیت اطمینان خود مشهور هستند. آنها ظرفیت قطع بالا، واحدهای قطع الکترونیکی دقیق و ادغام یکپارچه با سیستم‌های دیجیتال را ارائه می‌دهند و آنها را به انتخابی عالی برای کاربردهای دشوار تبدیل می‌کنند.
در محیط‌های صنعتی، تجاری و زیرساخت‌های حیاتی. طراحی مستحکم و سهولت نگهداری آنها، شهرت آنها را به عنوان راه‌حل‌های برتر برای حفاظت الکتریکی افزایش می‌دهد.
نتیجه‌گیری
کلید هوایی برای تضمین ایمنی، قابلیت اطمینان و کارایی سیستم‌های الکتریکی در صنایع مختلف حیاتی هستند. مزایای آنها، مانند ظرفیت قطع بالا، سازگاری با محیط زیست و ویژگی‌های حفاظتی پیشرفته، آنها را به انتخابی ترجیحی برای مدیریت سیستم‌های پیچیده و پرقدرت تبدیل می‌کند.
اهمیت کلید هوایی ناشی از نقش آنها در حفاظت از تجهیزات، پشتیبانی از کاربردهای حیاتی و سازگاری با خواسته‌های فناوری مدرن است و تضمین می‌کند که آنها همچنان سنگ بنای حفاظت الکتریکی در هر دو چشم‌انداز انرژی سنتی و نوظهور باقی می‌مانند.
